Ventilatorji za prezračevanje: pregled osnovnih struktur in

Izbira ventilatorja za prezračevalni sistem je eden od najpomembnejših trenutkov pri načrtovanju krogov za izmenjavo zraka. Izjemno pomembno je, da izbrana naprava zagotavlja potrebno zmogljivost in dovod zraka / odstranitev poteka v pravi količini.

Spodaj smo upoštevali, katere vrste ventilatorjev za prezračevanje uporabljamo v različnih situacijah, poleg tega pa podajamo številne nasvete za namestitev enot za domače potrebe.

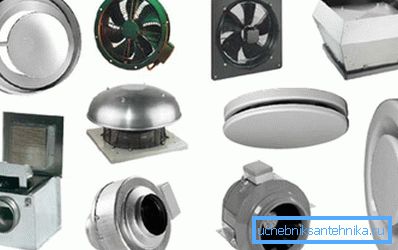

Dovod in izpušni plin je mogoče zagotoviti z različnimi napravami.

Sorte modelov

Radial

Radialne strukture imenujemo naprave, v katerih so delovni deli - lopatice - nameščeni na platišču. Sama obroč se vrti okoli osi in ustvarja tok zraka pod visokim tlakom.

Bodite pozorni! V večini primerov so takšni sistemi nameščeni zunaj prostorov - na strehi ali na oddaljenih stenskih konzolah. Notranja namestitev radialnih ventilatorjev je upravičena samo na tehničnem nivoju.

Učinkovitost takšne naprave, pa tudi druge parametre, je odvisna od oblike zračnih ventilov.

  • Modeli z nazaj ukrivljenimi lopaticami glede na smer vrtenja platišča izkazujejo dobro učinkovitost samo pri delu s čistim zrakom. Pogosto je ta oblika ventilator za prezračevanje. Kar zadeva prednosti tega modela, je najpomembnejše treba upoštevati nizko raven hrupa pri delovanju tudi pri mejni moči.
  • Ravni lamel (radialno in odklonjeno) se pogosto uporabljajo pri konstrukciji sistemov za odstranjevanje onesnaženega zraka. Konfiguracija rotorja preprečuje vdor kontaminantov na vrtljive dele osi in platišča, kar občutno zmanjša obrabo delov in olajša preventivno vzdrževanje.
  • Sprednje ukrivljene rezila zagotavljajo visoko učinkovitost izmenjave zraka tudi pri sorazmerno nizkem tlaku. Oblika krilnega dela omogoča doseganje dobrih rezultatov sorazmerno majhne velikosti naprave, saj so takšne konstrukcije prednostne pri načrtovanju notranjih sistemov za izmenjavo zraka.

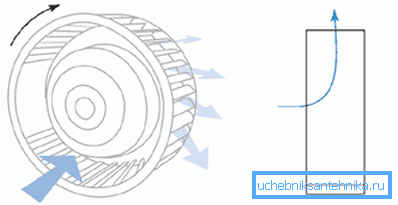

Vzorec zraka

Splošne prednosti te vrste naprave vključujejo dobro vbrizgavanje zraka, kar zagotavlja njen prekomerni dotok, kar pomeni, da se ustvarijo pogoji za nemoteno delovanje izpušnih plinov.

Aksialno

Aksialni (aksialni) ventilator - najpogostejši model, ki se uporablja v večini izpušnih naprav. Te naprave so opremljene s izpušnimi pokrovi, sistemi za prisilno pretok, strop, ventilatorji tal itd.

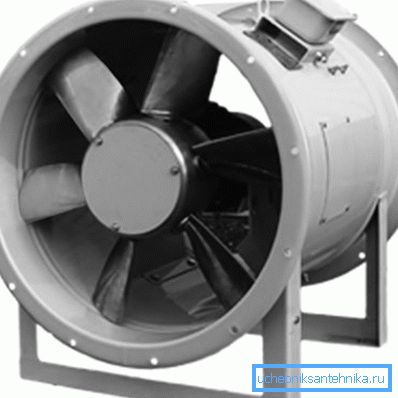

Postavitev rezil na kanal vodi do zmanjšanja izgub

Zasnova te vrste naprave je precej preprosta:

  • Navor, kot v prejšnjem primeru, se prenaša na os mehanizma.
  • Takoj je pritrjen na os lopatice (tako imenovana vrsta propelerja). Količina prepeljanega zraka je odvisna od oblike in velikosti rezil, kar pojasnjuje različne modele na trgu.
  • Po drugi strani pa pritrditev rezil neposredno na os povzroči znatne izgube zmogljivosti, saj je pogosto aksialni prezračevalni ventilator vgrajen v cilindrično ohišje ali kanal z minimalnimi razmiki med stenami in rezili.

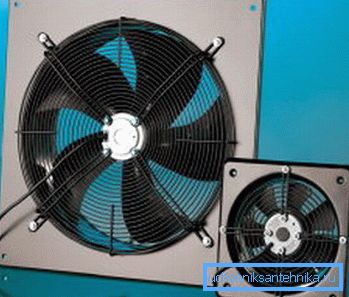

Aksialni ventilatorji stanovanjskega prezračevalnega sistema

Bodite pozorni! Da bi povečali produktivnost, so pogonske lopatice pogosto nameščene za delom propelerja. Montaža sistema za izmenjavo zraka v kuhinji ali kopalnici se lahko opravi z lastnimi rokami, pri tem pa kot pločevino iz pocinkanega jekla.

Diagonal

Diagonalni ventilator je rezultat združevanja načel, po katerih so konstruirani aksialni in radialni modeli:

  • Rezila, pritrjena na velikem kotu, so nameščena na rotorju.
  • Ko se kolo vrti, se tlak poveča zaradi povečanja centrifugalne sile.
  • Poleg tega je večja hitrost vrtenja ventilatorja, večji je vbrizgani tlak.

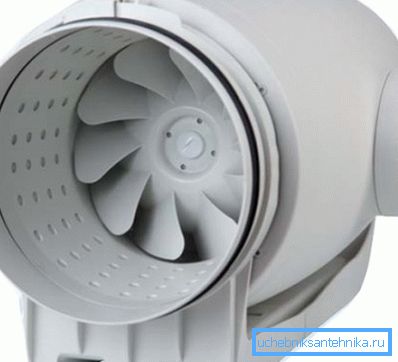

Diagonalni delovni del sistema za odstranjevanje dima

Kar zadeva obseg teh naprav, je zelo omejen. Praviloma centrifugalni ventilatorji za prezračevalne sisteme v sistemih prisilnega zračnega hlajenja, kot tudi v velikih volumskih vstopnih tokokrogih.

Diametral

Diametrične naprave se po videzu zelo razlikujejo od drugih naprav, ki se uporabljajo za dovod in izpušni sistem:

  • Ročaj je palica ali cilinder sorazmerno majhen premer.
  • Ventili za dovod zraka so nameščeni na palici ali na zunanji steni cilindra. Lahko imajo zelo drugačen profil, vendar so najpogosteje uporabljeni modeli z rezili, ki so ukrivljeni v smeri zračnega toka.
  • Zunanji del ventilatorja prehaja iz zraka, ker je povečanje tlaka, ki se gibljejo, navadno nameščene v posebna ohišja.

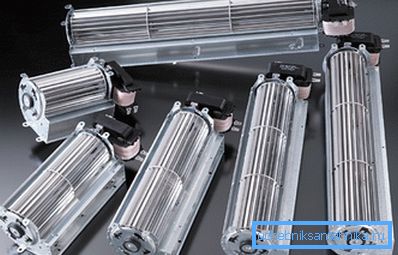

Diametralne naprave

Ta oblika vam omogoča premikanje velikih količin zraka. Zaradi tega se uporabljajo diametralni ventilatorji, kjer je potrebno namestiti relativno kompaktne naprave, na primer pri organiziranju zračnih zaves itd.

Bodite pozorni! Ključna pomanjkljivost diagonalnih in diametralnih modelov je visoka zapletenost, zaradi česar se cena naprave tudi izkaže za precej velika. Najpogosteje se uporabljajo v industrijskih omrežjih za izmenjavo zraka, pa tudi pri urejanju ventilacijskih tokokrogov sodobnih stanovanjskih zgradb.

Nasveti za izbiro

Priporočila za namestitev

Najpogosteje so stanovanjski objekti (zasebne hiše in apartmaji) niso zaključeni s prisilnim prezračevanjem. To je posledica dejstva, da se med procesom načrtovanja upošteva tako imenovana zračna prezračevanje, difuzija zraka skozi puščanja okenskih in vratnih okvirjev.

Vendar pa namestitev sodobnih zaprtih oken ter zunanjih vrat s tesnilnimi vezji minimizira količino vstopnega zraka in tok skoraj neha. Posledično standardi zračnega menjanja niso izpolnjeni niti približno, kar vpliva na naše zdravje.

Dotok in izpušni plin v stanovanju

Po drugi strani pa je po večletnem obratovanju izpušnih cevi brez ustreznega vzdrževanja precej zmanjšan njihov pretok. Kot rezultat, niti dotok niti odtok učinkovito ne delujejo, zrak v bivalnih prostorih postane zastarelo in praktično neprimerno za dihanje.

Izhod bo zagotovil pretok zraka (prezračevanje ali namestitev posebnih ventilov) in namestitev posebnih izpušnih naprav.

Takšne naprave so praviloma nameščene:

  • V kuhinji. Najprej so to izpušni pokrovi, ki odstranjujejo dima in pare iz prostora nad pečjo, pa tudi posebne oboževalce v kuhinjskih oknih.
Foto ventilator za kopalnico
  • V kopalnici. Tu je najpogosteje pod stropom pritrjena prezračevalna mreža z ventilatorjem, ki vam omogoča, da se hitro znebite neprijetnih vonjav.

Bodite pozorni! Tudi prisilno prezračevanje kopalnice normalizira režim vlažnosti, ki vam omogoča, da zaščitite prostor pred okužbo z glivami. Seveda je treba upoštevati tudi visoko vlažnost izpušnega zraka, ker priporoča namestitev naprav z dobro vodoodpornostjo.

  • V delavnicah in drugih prostorih, ki potrebujejo operativni pokrov.

Poleg zgoraj navedenih instalacij so v zadnjem času postali priljubljeni kompleksni stenski ventili z ventilirnimi mehanizmi. Najsodobnejši modeli takšnih ventilov lahko delujejo tako v dotoku kot v načinu odstranjevanja izpušnega zraka.

Napajalni ventil in izpušni ventil

Opredelitev parametrov

Vprašanje, kako izračunati moč ventilatorja za prezračevanje, je najpomembnejše pri oblikovanju industrijskih prostorov in javnih stavb: to je, kjer se veliko število ljudi nenehno nahaja, poraba kisika pa na enoto časa.

Za običajne bivalne prostore bo izračun precej preprost, saj so možnosti naravnega prilagajanja veliko večje.

Navodila za določanje parametrov vključujejo uporabo naslednje formule:

L = Lnorma * N, kjer:

  • L je potrebna prostornina zraka, m3/ h
  • Lnorma - stopnja porabe zraka za eno osebo na časovno enoto (po SNiP 41 - 01-2003, ta vrednost je 60 m3/ h)
  • N - največje število ljudi, ki so lahko v sobi.

Poleg tega za izboljšanje učinkovitosti lahko uporabite množitelj izmenjave zraka (za dnevne sobe - 1-2, za pisarne - 2-3, za proizvodna področja - 4 in več).

Če pomnožimo številko, dobljeno v prejšnjem primeru z ustreznim faktorjem, dobimo priporočeno učinkovitost prezračevalne enote. Nato bomo morali rezultate izračuna primerjati s tehničnimi parametri modelov, ki so na voljo na trgu, in izbrali ustrezno.

Zaključek

Informacije o tem, kako izbrati ventilatorja za prezračevanje in katero vrsto za uporabo v danem položaju, bo koristno predvsem za tiste, ki načrtujejo vse komunikacije v svojem domu.

Za podrobnejše seznanjenost s ponudbo opreme za izmenjavo zraka in zapletenost ureditve prezračevalnih omrežij priporočamo ogled videoposnetka v tem članku.
