Vgradnja prezračevanja: kako opremiti prezračevalni sistem

Pri gradnji zasebne stanovanjske stavbe je poleg tekoče vode, kanalizacije, elektrike in drugih inženirskih omrežij potrebno urediti prezračevalni sistem. To je zelo pomemben dejavnik za zagotovitev udobja in udobja v hiši. Namestitev prezračevanja ne povzroča posebnih težav, vendar je med delom pomembno upoštevati nekatere odtenke in posebnosti.

Navodila v tem članku vam bodo pomagala razumeti.

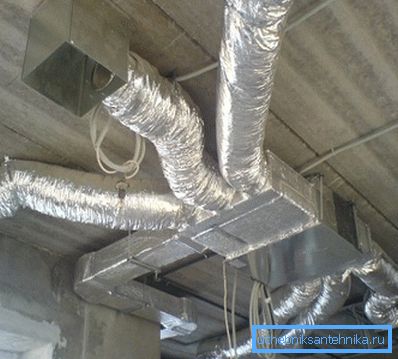

Komfortna mikroklima v hiši je odvisna od visokokakovostne namestitve prezračevanja.

Variante prezračevanja

Pred nakupom komponent za namestitev prezračevanja in za začetek izdelave je potrebno razumeti načelo delovanja in razlikovati med naravnimi in prisilnimi shemami njegovega delovanja.

Za organizacijo učinkovite izmenjave zraka v večini primerov zadošča naravno prezračevanje. V tem primeru je pretok in odstranitev zraka posledica razlike v tlaku in temperaturi zunaj in znotraj zračnega prostora.

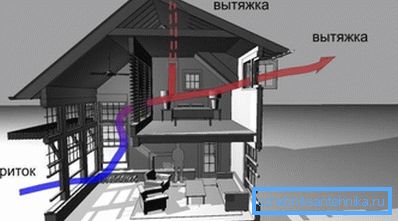

Na fotografiji - shema naravnega prezračevanja koče

Kljub dejstvu, da so stroški namestitve prezračevanja, ki delujejo na tem principu, majhen, ima ta prezračevalni sistem nekaj pomanjkljivosti:

  1. Učinkovitost njegovega dela je v veliki meri odvisna od vremenskih razmer. Za oblikovanje potiska mora biti notranja temperatura višja od zunanje. Zato je v topli sezoni njena učinkovitost močno zmanjšana.
  2. Za organizacijo odtoka zraka je potrebna neposredna prezračevalna gred dovolj velikega preseka in dolžine. V vseh primerih ni možnosti njegove izdelave.

Te pomanjkljivosti so brez prisilnega prezračevanja, kjer je zračni tok organiziran s pomočjo ventilatorjev. Vendar bo v tem primeru potrošno blago za namestitev prezračevanja stalo nekoliko dražje, saj bo potrebno kupiti različno električno opremo.

Tudi cena njegovega delovanja bo višja (poraba energije, potrebna za pogon motorjev ventilatorjev, se bo povečala).

Mehanska prezračevalna shema koče

Bodite pozorni! Delo prisilnega prezračevalnega sistema spremlja hrup. Med oblikovanjem, med drugim, morate poskrbeti za visoko kakovostno zvočno izolacijo, sicer bo to povzročilo neprijetnosti za prebivalce hiše.

Montaža inženirske mreže

Uporabljeni materiali

Kakovost konstruiranega inženirskega omrežja je neposredno odvisna od uporabljenih kanalov. Njihova izbira je odvisna od funkcionalnega namena prezračevalnega sistema, površine prezračevanih prostorov in parametrov premeščenega zraka.

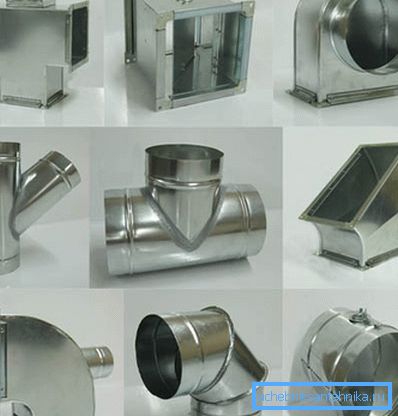

Oblikovani deli za prezračevanje

Najpogostejši zračni kanali so okrogli in pravokotni, iz jekla.

Njegova debelina in prevleka sta odvisna od kemijske sestave in temperature zraka, ki poteka skozi prezračevanje:

  • ko je temperatura okolja pod + 80 stopinj Celzija in vlažnost do 60% se uporablja pocinkano jeklo z debelino 0,5 do 1 mm;
  • če parametri zračnega okolja presegajo zgoraj navedeno, se uporabljajo kanali iz nerjavečega ali ogljikovega jekla s debelino stene 2 mm;
  • Če je potrebno transportirati zrak, ki vsebuje agresivne pline, je v sistemu prezračevanja priporočljivo uporabiti dele iz kovinskega ali aluminijastega materiala s debelino stene od 1,5 do 2 mm.

Poleg neposrednih zračnih kanalov sodobna industrija proizvaja veliko oblikovnih delov, ki vam omogočajo, da zgradite posledice, konture, obračanja in tako naprej.

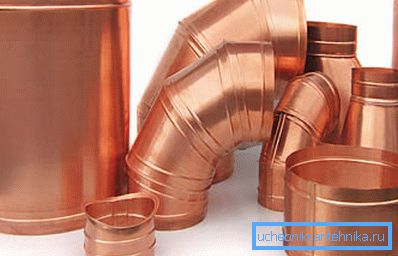

Uporaba bakrenih zračnih kanalov vam omogoča, da ustvarite ne samo učinkovito, ampak tudi lepo prezračevalno omrežje.

Če je predvidena odprta kanalizacijska podloga, lahko izberete izdelke iz bakra, tekstila ali plastike, ki imajo privlačen videz.

Vrste povezav

Zračni kanali morajo biti tesno povezani, da bi se izognili puščanju zraka.

Če želite to narediti, obstajajo naslednji načini:

  1. Prirobnica. Izdelan je iz jeklenega traku ali jekla. Namestite ga na jekleni kanal s prirobnico.
  2. Bandaža. Poseben kos, ki se nosi na zračnih kanalih z robovi pred robovi. Za doseganje največje tesnosti se lahko povoj polni s hermetično mastiko. Ta metoda se pogosteje uporablja pri oblikovanju prezračevalnih sistemov v kemični proizvodnji.
  3. Nippelny (muftovy) povezava. Najpogostejši pri posamezni konstrukciji zaradi enostavnosti namestitve. Če nož ni opremljen s tesnilom, ga je treba pri namestitvi dodatno zatesniti z lepilnim trakom.

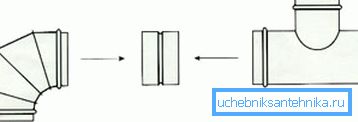

Povezava kanala s prezračevalnimi kanali
  1. Trobenta. Še bolj udoben in enostaven način medsebojnega povezovanja zračnih kanalov. V tem primeru se konec enega dela vstavi v posebej razširjen konec drugega. Njegova pomanjkljivost je nezadostna tesnost, kar zahteva dodatna prizadevanja za zapečatenje sklepov.

Namestitvene funkcije

Navodila za vgradnjo prezračevanja so razumljiva celo neizkušenim poveljniku.

Tukaj je nekaj nasvetov, s katerimi uspešno opravljate delo z lastnimi rokami, pridobivanje zanesljivega in trajnega sistema organiziranja izmenjave zraka v hiši:

  1. Preden začnete, se morate odločiti o vrsti uporabljenih pritrdilnih elementov. Za namestitev prezračevalnih cevi manjšega premera je primeren montažni ventilski nosilec. Če projekt predvideva uporabo bolj masivnih zračnih kanalov velikega prečnega prereza, je potrebna pritrdilna pnevmatika za prezračevanje, sestavljena iz traku in dveh čepov, pritrjenih na strop. Število nosilcev se določi posamezno glede na težo, material in dolžino zračnih kanalov.

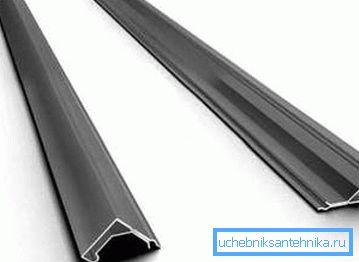

Montažna tirnica
  1. Prav tako ne morete začeti dela brez kartiranja prezračevalnega omrežja. Najbolje je, da ga narišete na tlorisu hiše. Ne pozabite, da mora zrak preiti pot iz gospodarskih in pomožnih prostorov. Sicer bodo onesnažene mase iz WC-ja in kuhinje prodrle v spalnico in dnevno sobo, ki ne bo dala udobja.
  2. Ne pozabite na oskrbovalne kanale. Vgradnja obveznega prezračevalnega sistema zahteva vsaj en kanal sesanja svežega zraka z ulice. Možno je opremiti tudi ventile s podvijaljem s ventilatorji ali brez njih, kar bo nadomestilo pomanjkanje zraka zaradi odstranitve.
Dovod zraka
  1. Pri gradnji prezračevalnega omrežja ne pozabite, da se v zimskem času vlaga kondenzira na notranji površini med delom. Zato je treba cevi postaviti tako, da tekočina ne pride v notranjost prostora ali na električno opremo (ventilatorje, grelnike itd.). Priporočamo uporabo posebnih kondenzatorjev vlage, ki bodo pripomogli k pritrditvi pnevmatike za montažo prezračevanja.
  2. Vodoravni deli kanalov za izpušni zrak morajo biti opremljeni z izpušnimi ventilatorji. Samotisk ni dovolj, da bi onesnažene mase zmanjkalo.
  3. Če prezračevalni sistem, ki ga nameščate, ima razvejano strukturo s številnimi odprtinami, je potrebno namestiti črpalne ventile, da preprečite odvajanje izpušnega zraka v življenjski prostor. Zahvaljujoč njih se ustvari želena smer gibanja zraka.
Zračni ventil

Bodite pozorni! Upoštevati je treba varnostne ukrepe za vgradnjo prezračevanja. V nasprotnem primeru obstaja velika nevarnost poškodb opreme in komponent ter resna škoda za zdravje ljudi, ki sodelujejo pri namestitvi zračnih kanalov.

Zaključek

Po pregledu zgornjih informacij ste se naučili namestiti prezračevanje in klimatizacijo. Dodatne informacije o vgradnji rekuperatorjev toplote, filtrskih naprav, sistemov elektronike za krmiljenje itd. So na voljo v videoposnetku v tem članku.
