Cevovodne napeljave: tehnologija namestitve za maksimalno

V lesenih hišah in v stavbah v gradnji ali dekoraciji katerih vnetljivih snovi uporabljajo, strokovnjaki priporočajo namestitev električne napeljave v cevi.

Vendar pa se ta tehnologija uporablja pri popravilih opečnih in betonskih zgradb, saj bo njegova študija v vsakem primeru koristna za mojstre.

Značilnosti tehnike

Prednosti vgradnje v cevi

Kot smo opozorili v uvodu, se električna napeljava v ceveh položi, ko je potrebno zaščititi konstrukcije pred morebitnim vžigom.

Vendar pa je ta položaj daleč od edinega, saj ima ta rešitev druge prednosti:

• Prvič, cevasto ohišje (tudi najpreprostejša plastika, da ne omenjam jekla ali bakra) dobro zaščiti vodnike od mehanskih poškodb.. To velja za obe žici v debelini stene in kabli pod tlemi, stropom in za lažnimi predelnimi stenami.

Bodite pozorni! Zelo pogosto so kabli položeni v cevi zunaj hiše, ki zaradi enega ali drugega razloga ni mogoče odstraniti s površine pod zemljo.

• Drugič, prevodna izolacija v cevi ne zaznava obratovalnih obremenitev in ni izpostavljena agresivnim zunanjim dejavnikom, predvsem vlagi.. Da, in od podgan, ki pogosto "organizirajo" zapirala, ta namestitev dobro ščiti.

• Nazadnje, uporaba votlega cevastega kanala olajša razstavljanje in zamenjavo poškodovanih vodnikov.. Ni treba odstraniti konca in odpreti debeline stene: preprosto odprite najbližjo priključno omarico.

Seveda se vse te prednosti lahko uresničijo samo s pogojem pravilne izbire cevi in ​​visokokakovostne namestitve celotnega sistema.

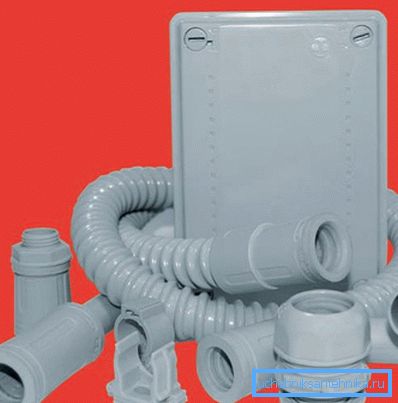

Izbira materiala

Za polaganje skritih ožičenja znotraj cevastih kanalov je mogoče uporabiti različne materiale. Vsak od njih ima prednosti in slabosti, in poskušali smo analizirati glavne v spodnji tabeli:

Treba je opozoriti, da vse zgoraj navedene informacije veljajo predvsem za navadne cevi.

Istočasno se valovni modeli aktivno uporabljajo za skrite in pol skrite tesnila danes:

• Za plastične sorte valovita oblika omogoča znatno povečanje mehanske trdnosti. To je posledica spremembe v geometriji preseka - robovi valovitih delov delujejo kot ojačevalci.

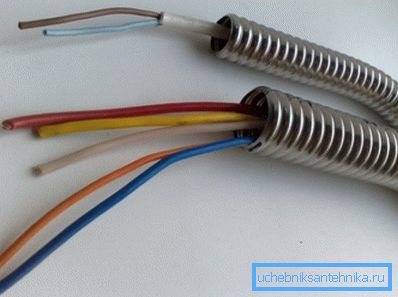

• Jekleni gomofrokanal ima prednost pred trdimi cevmi: uporaba sten posebne oblike vam omogoča olajšanje oblikovanja, ne da bi ogrozili mehanske lastnosti z zmanjšanjem debeline kovine.

Bodite pozorni! Tudi ta ohišja se enostavno upognejo z uporabo najmanjšega nabora orodij, kar močno olajša namestitev. Da, stroški porazdelitve pa se bodo zmanjšali, ker vam ni treba kupiti posebnega pribora za zavijanje.

• Idealna rešitev glede zanesljivosti, enostavnosti gradnje in prihranka stroškov so jeklene valovite cevi v zaščitnem plastičnem plašču. Njihova uporaba omogoča, da se ožičenje v najkrajšem možnem času priključi, medtem ko so žice v kanalih zanesljivo zaščitene pred poškodbami in vlago.

 Zaporedje stripa

Pripravljalna dela

Torej, vse kupljene materiale, lahko nadaljujete z namestitvijo. In tukaj je vredno začeti z izdelavo načrta.

Za začetek uporabljamo oznake na stenah, ki bodo postavljene.

Upoštevati je treba številna pravila:

• Prvič, manj zavijanj, ki jih vsebuje pot, lažje bo zamenjati vodnike po potrebi.
• Drugič, območja z dvema ali več zavoji cevi ne smejo biti več kot 5 metrov - iz istih razlogov.
• Največji kot rotacije - 90⁰. Če naredite ostre ovine, ko boste poskušali potegniti skoraj vsak kabel, bo zaljubljen.

Nasvet! Upogibanje je le tanko stenirana kovinska in valovita ohišja. Bolje je, da prikljucite debelozidno jeklo in cevi iz plastike, ki uporabljajo fitinge, pri tem pa pazite, da na notranji strani ne pride do nobenih bruhov, kar lahko povzroci poškodbe izolacije.

• Tako, da pri popravilu ni treba iskati žic vsakič, ko vrtamo nekaj lukenj v stenah, bolje je postaviti vse vodoravne odseke na isti ravni. Ali pa je še lažje narediti tako, da jih postavimo v debelino tal.
• Zaželeno je tudi namestitev kabelskih kanalov na oddaljenosti od ogrevalnih cevi, sicer se bo ogrevanje v bakrenih ceveh in kablov v tankoslojnih jeklenih ali medeninastih ceveh segrelo.

Stenske sekance

Ko smo povlekli glavne linije na površini in opazili namestitvene lokacije stikal / vtičnic, nadaljujemo z delom.

V primeru lesene stavbe bo mala težava (lahko samo skrijete ohišja pod kožo), toda v opečnih ali betonskih zidovih boste morali prečkati utore:

• Za začetek izdelamo vdolbine za namestitev spojnih omaric, vtičnic in stikal. Imeti morajo dovolj velikosti, da bi te dele spravili s površino stene.

Bodite pozorni! Navodilo ne dovoljuje skrivanja pokrovov razdelilnih blokov pod ometom ali oblogo.

• Nato z uporabo udara z dleto ali posebnim zidnim žarkom oblikujemo kanale v stenah za polaganje cevi.
• Na zadnji stopnji bomo vrtali luknje, skozi katere bodo komunikacije potekale iz ene sobe v drugo.

Nasvet! Pri delu s perforatorjem ali zidarjem morate upoštevati pravila varnosti in zaščite delovne sile. Torej je prisotnost plastičnih kozarcev in respiratorja za zaščito pred prahom obvezna, in slušalke za zaščito pred hrupom ne bodo odvečne.

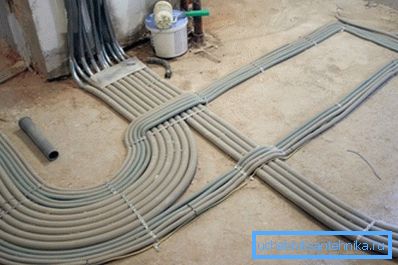

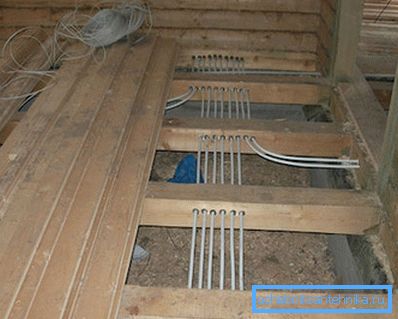

• Pri polaganju kablov v debelini tla na hlode nudimo žlebove v podpornih konstrukcijah, v katerih se položijo cevi z vodniki.
• Če izberemo namestitev takšnih rež, se prepričamo, da ne pride do čezmernega pritiska na elemente, npr. jih postavimo pod nivo nadstropja za najmanj 10-15 mm.

Namestitev opreme

Po tem nadaljujte z namestitvijo vseh delov električnega napajanja:

• Najprej namestite priključne omarice. Zaželeno je, da jemljete kovine, v nekaterih primerih pa je dovolj in cenejša plastika - če je le njihova velikost dovoljena za namestitev znotraj vseh priključkov žic.

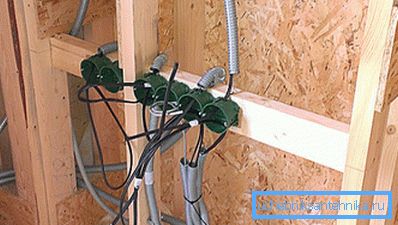

• Na enak način smo za namestitev stikala montirali podrozetniki in plastične "kozarce".

Nasvet! V vseh teh napravah morate najprej odstraniti pokrov iz posebnih lukenj za namestitev žic.

Nato pojdi na polaganje cevi same. Kot smo že omenili, lahko uporabite različne materiale, vendar morajo zagotoviti zadostno mehansko zaščito in toplotno odpornost. Na primer, za jeklene cevi je treba izbrati debelino stene v skladu s temi zahtevami:

Pri polaganju cevi je mogoče uporabiti dve tehnologiji:

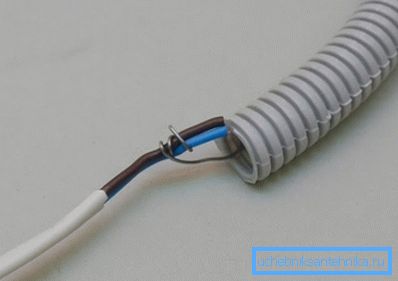

• V prvem primeru se v ohišje vstavi tako imenovani brošek - plastični kabel ali tanka jeklena žica z visoko elastičnostjo. S pomočjo teh elementov lahko zategnejo prevodnike, ki jih potrebujemo v cevi.

• V drugem primeru je žica takoj položena v cev, pri čemer je na priključku v razvodni škatli majhen rob.

Obe tehniki je mogoče preprosto izvajati z lastnimi rokami, saj je izbira v veliki meri odvisna od vaših osebnih želja in specifičnega delovnega položaja. Vendar je prva metoda še vedno bolj priporočljiva, še posebej, če nameravamo opraviti več žic različnih presekov.

• Cevi s tekočimi premičnimi vrvicami ali kabli so položene v utore ali nameščene med obreshetki palic.
• Vse dele pritrdimo z uporabo objemk na sidrih (za opeke in betonske konstrukcije) ali posebnih kovinskih sponk (za les).
• Konce cevi pritrdimo na razdelilne omare, pa tudi na dno in na stojala za stikala.

Nasvet! Če je ožičenje nameščeno v vlažnem prostoru, je treba vse spoje in povezave zapečati, da se izogne ​​vlage in kratkim stikom.

• Postavili smo ločeno cev za priključitev plošče in merilnika.

Polaganje in povezava

Najmlajši del dela se konča tam.

Vendar se ne smete sprostiti - povezati je treba žice čim bolj previdno na ohišja:

• Z žico smo položili kable v cevi, ki vodijo konce do razvodnih polj in podozetnikov.

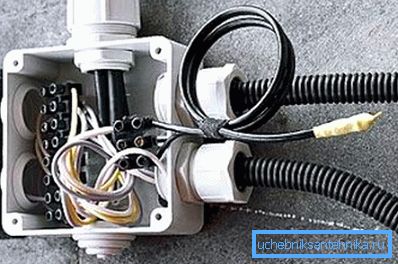

• Če je potrebno, priključimo prevodnike s pomočjo zvitka ali (kar je varnejše in bolj prikladno) posebnih priključnih blokov. Vsi sklepi so skrbno izolirani.

Bodite pozorni! Povezava dveh žic znotraj cevi je strogo prepovedana. Vsi stiki bi morali biti organizirani le na področjih, ki so dostopna.

• Povezane žice so priključene na sponke stikal in vtičnic.
• Po zaključku dela preverimo izolacijski upor. To se naredi, da bi ugotovili, ali njena integriteta ni bila kršena med namestitvijo sistema.

Če so bili pri oblikovanju kanalov uporabljeni kovinski elementi, je zato, da bi zagotovili električno varnost v primeru okvare izolacije, prav tako treba povezati ozemljitveno vezje.

Dokončanje dela

Delo se zaključi na dokaj enostavni shemi:

• Ožičenje je priključeno na razdelilno ploščo preko zaščitnega izreza (RCD).
• Z uporabo multimeterja preverjamo parametre položenih kablov pri iskanju možnih odmikov, kratkih stikov in drugih težav.
• Izvedemo preskusno povezavo električnih naprav z vtičnicami, preverimo stikala.

Če je vse v redu, pojdite na zaključna dela:

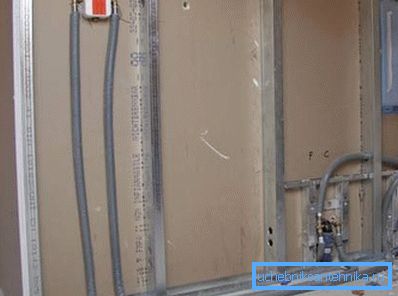

• Okvir s položenimi cevmi, ki vsebujejo plošče ali giprokom.
• Utori so ometani s cementno malto, po kateri se posušijo, zidovi so ometani.

Bodite pozorni! V obeh primerih morajo biti razvodne omarice dostopne za namene revizije in popravila.

• Postavili smo dekorativne plošče na vtičnice in stikala.
• Tla napolnite s podloženimi oblogami s cementnim peskom.

Tovrstni sistem je mogoče začeti še pred dokončanjem končne obdelave, ker bodo cevi zanesljivo zaščitile električne žice pred kakršnimi koli vplivi.

Zaključek

Namestitev električne napeljave v jeklene cevi in ​​uporaba valovitih ohišij iz tehnopolimerov za urejanje komunikacij omogočajo reševanje najrazličnejših nalog. Z uporabo te tehnike ne bomo ščitili samo vodnikov pred mehanskimi poškodbami, temveč tudi stenami konstrukcije pred morebitnim vžigom, pa tudi med popravilom ali spremembo ožičenja bistveno olajšali naše življenje.

Videoposnetek v tem članku vam bo pomagal spoznati osnove namestitve takšnih sistemov, tako da bi ga morali začetniki pozorno preučiti.
