Kako izračunati dimnik: tehnične značilnosti

Učinkovitost grelnega kotla v kotlovnicah, kot je znano, je odvisna od potiska. Po drugi strani se vpliv barometričnega tlaka, temperature zunanjega zraka, temperature produktov izgorevanja in parametrov cevi dimnih plinov, katerih dimenzije se izvajajo s posebno natančnostjo, vplivajo na silo potiska. V tem članku na kratko razmislimo o načinu izračuna dimnika z naravnim osnutkom.

Splošne informacije

Dimne cevi so izdelane iz različnih materialov, lahko so:

• Brick;
• Steklena vlakna;
• Ojačani beton in tako naprej

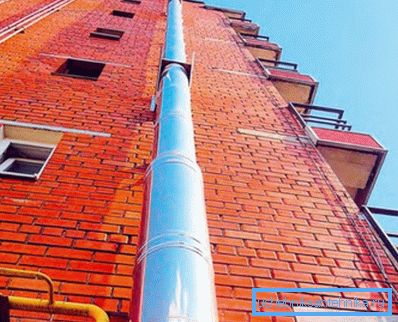

Zlasti modularne konstrukcije iz nerjavečega jekla, ki so sestavljene iz ločenih delov kot oblikovalci, so v zadnjem času postale priljubljene. So precej trdni in trpežni, hkrati pa je cena materiala povsem sprejemljiva. Vendar se ne glede na material gradbenih del izvede šele po pripravi projekta, izdelanega na podlagi večih faznih izračunih.

Projekt je zelo pomemben, na primer z nezadostno višino dimnika, lahko osnutek v sistemu prešibek, da ohrani proces izgorevanja v zgorevalni komori kotla. Da bi odpravili to napako, je treba namestiti naprave za odvajanje dima, ki zagotavljajo umetno vleko, kar vodi k dodatnim stroškom.

Poleg tega je pomemben parameter dimnika okolju prijazen - odstranjevanje plinov v ozračje in njihovo nadaljnjo disperzijo je treba izvesti na višini, ki presega vse stavbe na tem območju.

Izračun dimnika vključuje določitev več parametrov:

• Aerodinamični podatki;
• Določanje višine;
• Izračun moči.

Nato bomo pregledali značilnosti vseh teh izračunov.

Izračun dimnika

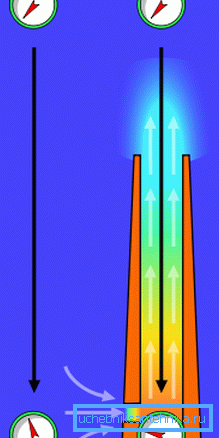

Aerodinamični izračun

Ta del oblikovanja vam omogoča, da poznate prepustnost konstrukcije. Ta parameter bi moral zagotoviti brezskrbno odstranjevanje produktov izgorevanja, ko bo kotla delovala s polno zmogljivostjo.

Nepravilno izračunana zmogljivost dimnika lahko povzroči nastanek dima v grelniku ali v kotlu. Zato inženirske izračune premera prihodnje strukture opravljajo strokovnjaki, ki imajo ustrezno strokovno izobrazbo.

Funkcije določajo višino cevi

Kot je bilo že omenjeno, je pri oblikovanju konstrukcije dimnih plinov potrebno njegovo velikost upravičiti z okoljskega vidika. Pri tem je treba upoštevati izračun disperzije škodljivih snovi v okolju, ki nastajajo med zgorevanjem goriva.

Prav tako je treba opozoriti, da mora izračun višine dimnika kotlovnice ustrezati sanitarnim standardom, ki veljajo za komercialna in tovarna podjetja. Poleg tega je treba upoštevati koncentracijo nevarnih snovi v ozračju v ozadju, ki je bila pridobljena kot posledica delovanja drugih virov onesnaževanja.

Poleg tega je višina konstrukcije odvisna od številnih drugih dejavnikov, kot so:

• Meteorološki način atmosfere na mestu kotla;
• Temperatura izpušnih plinov;
• Povprečna hitrost zraka;
• Toplotni izračun;
• Aerodinamični izračun;
• Teren itd.

Bodite pozorni! Na podlagi dovoljene količine emisij onesnaževanja se določi optimalna višina konstrukcije. Glede na to, da je situacija v večini gosto naseljenih območjih neugodna, je najpogosteje zgrajena struktura nad izračunanimi podatki, ki ustrezajo najnižji možni ravni. Kar se tiče redko poseljenih naselij, pri določanju višine dimnika vodijo višine zgradb drugih kotlovnic.

Tako se v tej fazi načrtovanja določi ne le visina konstrukcije, ampak tudi največja dopustna količina emisij v ozračje.

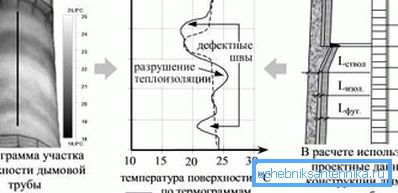

Toplotni izračun

Izračuna se toplotni izračun, ki določa naslednje parametre:

• Razširitev temperature materiala, iz katerega bo zgrajena zgradba;
• Najvišja temperatura zunanjega ohišja konstrukcije;
• Vrsta in potrebna debelina izolacijskega materiala.

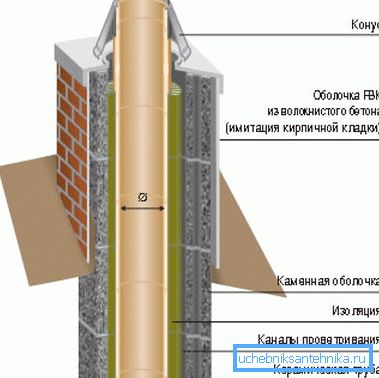

Trdnost in stabilnost

Torej, na prvem mestu vpliva na vleko:

• Premer konstrukcije;
• Višina gradnje;
• Količina goriva, zgorela v kotlovnici.

Dimenzije strukture so odvisne od vseh teh parametrov, od katerih je odvisno njegovo osnovo.

Vendar pa poleg velikosti za izračun stabilnosti strukture upoštevamo tudi naslednje dejavnike:

• Obnašanje zemlje;
• Seizmična dejavnost;
• Obremenitve snega in vetra.

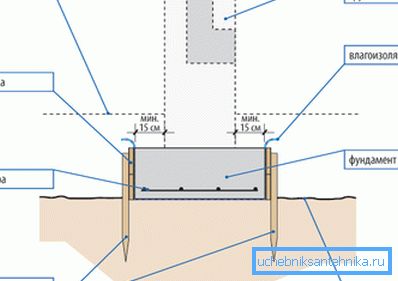

Na podlagi vseh teh podatkov določite naslednje parametre fundacije:

• Njegova zasnova;
• Edino območje;
• Globina polaganja itd.

Poleg tega lastnosti trdnosti ne omogočajo le izračuna osnove, temveč tudi določijo najbolj optimalno obliko in obliko prtljažnika.

Izračun domačega dimnika

Za določitev parametrov dimnika gospodinjske kotlovnice z lastnimi rokami ni potrebe po izvedbi resnih inženirskih izračunov. Če želite to narediti, lahko uporabite poenostavljeno metodo.

Bodite pozorni! Za izvedbo takega izračuna je potrebno poznati moč kotla, npr. največja količina goriva, ki se lahko vžge v eno uro. Ta parameter je v potnem listu v opremo.

Dejstvo je, da so vsi kazalniki gospodinjskih struktur približno enaki:

Pri izvedbi načrtovalskega izračuna je treba upoštevati, da je potisk ni nič drugega kot razlika v gostoti, ki jo imajo izhodni plin in zrak, pomnoženi z višino konstrukcije. Iz tega izhaja, da je premer strukture odvisen od količine goriva, ki se lahko zgori v eni uri, npr. od moči kotla.

Zato je navodilo za izvedbo izračuna naslednje:

• Če je kapaciteta opreme znana, bo prostornina plinov na vhodu v sistem naslednja: Vg = B * V * (1 + t / 273) / 360, (v m / s).
• Ker je poznana hitrost premikanja plinov, je mogoče izračunati površino preseka dimnika po formuli - (F =? * D? / 4) = S (v m?)
• Glede na formulo za določanje površine kroga ni težko najti premera cevi - dt = v4 * B * V * (1 + t / 273) /? *? * 360, v metrih.

Upoštevajte primer izračuna dimnika za domačo uporabo. Na primer, na rešetki zgorevalne komore za eno uro lahko spali 10 kg lesa z vsebnostjo vlage 25 odstotkov. V tem primeru je pod normalnimi pogoji količina plinov 10 m? / Kg.

Temperatura dovodnega plina je 150 stopinj Celzija.

Izračun premera je naslednji:

• Na vhodu je prostornina plinov - (10 * 10 * 1.55) / 360 = 0,043 m? / Sek.
• Zdaj lahko ugotovite prečni prerez cevi, čeprav je hitrost plinov 2 m / s. Za to je potrebno izvesti tak izračun - (4 * 0,043) / 3,14 * 2 = 0,027 m?.
• Če vse dobljene številke nadomestimo v formulo za iskanje območja kroga, lahko dobimo zahtevani premer - v4 * 0,34 * 0,043 * (1 + 150/273) / 3,14 * 10 * 360 = 0,165 m.

Sedaj lahko izračuna dimnik dimnika:

• Glede na to, da se na uro porabi 10 kg goriva, izračunamo moč, kot sledi: Q = 10 * 3300 * 1.16 = 38,28 kW.
• Termični koeficient za izračunano cev je 0,34. Od tu lahko izračunate izgubo toplote na meter - 0,34: 0,196 = 1,73 stopinje.
• Od 5 metrov debla je treba odvzeti 2 metra peči. Posledično bo temperatura vstopnega plina znašala - 150- (1,73 * 3) = 144,8 stopinj.
• Zdaj lahko dobite vrednost potiska. Temperatura zraka je na primer 0 stopinj, v tem primeru je treba izvesti naslednji izračun: -3 * (1,2932-0,8452) = 1,34 mmH2O (tlak zemeljskega plina). Ta vrednost je dovolj velika za normalno delovanje izpušnega sistema plina.

Ta način izračuna dimnika ni tako zapleten, kot se zdi na prvi pogled, vendar je hkrati dovolj, da izvedemo učinkovit sistem izpušnih plinov za gospodinjske kotle.

Zaključek

Za izdelavo katerega koli dimnika je potreben pravilen izračun. V nasprotnem primeru lahko sistem odstranjevanja produktov izgorevanja deluje neučinkovito ali znatno onesnaži okolje, kar je nesprejemljivo.

Za gospodinjski dimnik lahko sami opravite tak izračun, strokovnjaki pa morajo načrtovati sistem industrijske opreme. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
