Kako izračunati prostornino cevi in ​​njeno površino:

06-07-2018
Različno

Pri izračunu ogrevalnih sistemov je pogosto potrebno izračunati prostornino hladilne tekočine in površino za izmenjavo toplote. Kako to storiti, če imate samo informacije, ki so prisotne na ceni v trgovini?

Poskusimo ugotoviti.

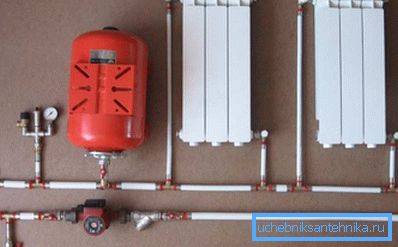

Velikost ekspanzijske posode je vezana na količino hladilne tekočine v sistemu ogrevanja.

Volumen

Ugotovimo, kako določiti prostornino cevi.

Očitno morate poznati dva parametra:

  1. Dolžina cevovoda.
  2. Notranji odsek.

Dolžino cevovoda v že zgrajenem ogrevalnem sistemu je enostavno meriti s pomočjo običajnega merilnega traku. Metoda izračuna prereza je odvisna predvsem od oblike - okrogle, kvadratne ali pravokotne. Upoštevajmo vse tri primere.

Za pojasnitev: cevovodi se pri distribuciji vode ali ogrevanja praktično ne uporabljajo. Morda bo potrebna vodovodna instalacija ali lastnik kočijske zmogljivosti cevovoda, razen če gre za uporabo grelnega registra eksotične oblike.

Okrogla

Območje kroga, kot je znano, se izračuna kot produkt števila pi s kvadratom polmera. Polmer je pol premera. V teoriji je vse preprosto, toda to je slaba sreča, ker vodo in plinovod, prodajalec in proizvajalec določata samo daljinski upravljalnik (pogojni prehod) in tip je lahka, navadna ali okrepljena.

Vodne in plinske cevi na zalogi.

Kako izračunati prostornino cevi na podlagi teh podatkov?

GOST 3262-75, ki ureja proizvodnjo ustreznih izdelkov, bo rešil.

Pogojno prehod Zunanji premer Debelina stene cevi
Pljuča Pogosto Amplified
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Algoritem za izračun je naslednji:

  1. V levem stolpcu tabele najdemo želeni daljinski upravljalnik (pogojni prehod ali nominalni premer).
  2. Od ustreznega zunanjega premera odštejemo dvakrat debeline stene, ki ustreza vaši vrsti cevi (lahka, navadna ali okrepljena).
  3. Nastali notranji premer se deli z dvema in dobimo polmer notranjega dela.
  4. Ta del smo izračunali s formulo S = Pi * R ^ 2.
  5. Pomnožite vrednost, dobljeno z dolžino cevovoda. Rezultat je njegova kubična kapaciteta.

Informacije se bolje zaznajo, ko je navodilu priložen primer.

Letos izračunamo notranji volumen 40-milimetrskega polnila 50 metrov ogrevanja, izdelanega iz armiranih cevi.

  1. Zunanji premer v skladu s tabelo - 48.
  2. Odštejemo debelino dvojne stene: 48 - (2 x 4) = 40.

Opomba: natančno ujemanje daljinskega upravljalnika z dejanskim notranjim premerom je izjema namesto pravila.

  1. Tako bo polmer 20 milimetrov ali (za udobje nadaljnjih izračunov) 0,02 m.
  2. Oddelek - 3.14159265 x 0.02: 2 = 0.00126 (z zaokroženjem) m2.
  3. Kockasta kapaciteta polnila se izračuna kot produkt preseka po dolžini: 0,00126 x 50 = 0,063 m3. Da bi dobili rezultat izračuna v litrih, je dovolj, da ga pomnoži za 1000; V našem primeru bo za polnjenje polnila potrebnih 63 litrov hladila.

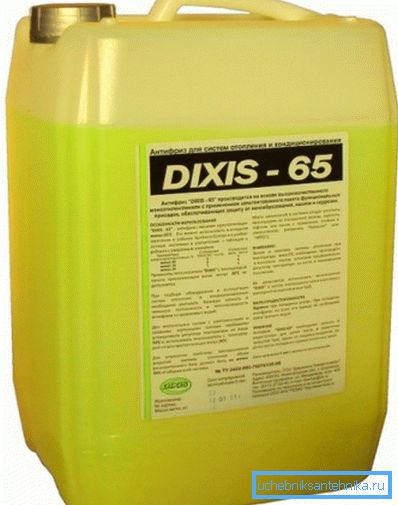

Te informacije bodo med drugim koristne pri polnjenju ogrevalnega sistema z zmrzovanjem.

Trg

Kako izračunati prostornino cevi s kvadratnim profilom? Površina kvadrata je enaka, žal za neprostovoljno punco, kvadrat na njegovi strani. Stran v našem primeru ustreza rezultatu odštevanja debeline debeline stene od velikosti kvadratne cevi.

Torej, z velikostjo 100 in debelino stene 5 mm, bo stran notranjega kvadrata 100 - (5 x 2) = 90 mm.

Ponovno izračunajte v metrih in dvignite na drugo stopnjo:

  1. 90 mm = 0,09 m.
  2. 0,09 ^ 2 = 0,081 m2.
  3. Če želite izračunati želeno količino z lastnimi rokami, ostane samo rezultat pomnožiti z dolžino cevovoda.

Pravokotni

To se razlikuje od opisanega zgoraj opisanega scenarija samo zato, da bi dobil prerez, velikost strani cevi se ne bo pomnožila sama po sebi, temveč po velikosti druge strani. Formula bo torej S = (A - n) x (B - n), kjer je S = želena vrednost, A in B sta stran cevi in ​​n je debelina stene.

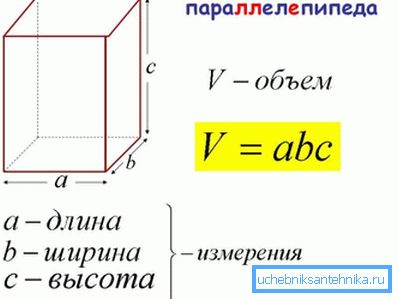

Z vidika geometrije je pravokotni cevovod pravokotni paralelepiped.

Primer je izdelek velikosti 150 x 180 in stene debeline 4 mm. S = (150-4) x (180-4) = 25696 mm2. Če želite pretvoriti rezultat v kvadratne metre, se pomnoži s 1.000.000.

Površina

V primeru izdelave registra ogrevanja je pomembno oceniti ne le njen volumen, temveč tudi površino prenosa toplote. Stroški napačnega izračunavanja so nizki ali, nasprotno, prekomerna učinkovitost grelca.

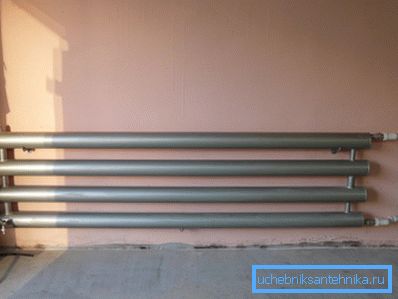

V foto - domačem registru ogrevanja.

Površina se izračuna kot produkt dolžine cevovoda na svojem obodu - obod kroga s krožnim prečnim prerezom in obodom s kvadratnim ali pravokotnim.

Območje je, kot je znano, produkt njegovega premera in pi. Obod kvadrata in pravokotnika je vsota njihovih strani.

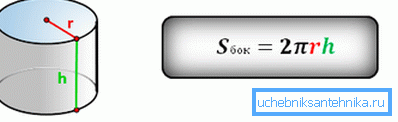

Formula za izračun površine pločevine cilindra.

Vzemimo nekaj primerov.

  • Površina okrogle cevi DN 100 z dolžino 10 metrov je 3,14 x 0.114 (zunanji premer v metrih po zgornji tabeli) x 10 = 3,5796 m2.
  • Za kvadratne cevi velikosti 100 mm in dolžine 10 metrov je rezultat 0,1 x 4 x 10 = 4 m2.
  • Za pravokotni prerez velikosti 80x120 in 10 metrov, se površina izračuna kot (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.

Zaključek

Upamo, da bodo zgornje metode izračuna koristne za bralca. Material, ki mu je na voljo, v bistvu ne presega okvira šolske geometrije (glej tudi članek Kaj je najboljša cev za ogrevanje: analiza 4 najpogostejših možnosti).

Kot ponavadi so v tem članku na voljo dodatne tematske informacije. Uspehi!
