Kako je izračun kanalizacije: tehnične točke v dostopni

Izračun kanalizacije vam omogoča, da preprečite pogoste blokade gospodinjskih odplak, popravila sistema, prelivanje odpadnih voda in druge neprijetne situacije. Najlažji način za izračun sistema v skladu s standardi SNiP, da ne bi prišel v kompleksne matematične formule.

V tem članku bomo podrobno preučili, kako se izračuni kanalizacije izvajajo za več parametrov.

Vrste izračunov kanalizacije

Izraz "izračun kanalizacijskega omrežja" običajno vključuje:

• Izračun kanalizacije na greznico, greznico ali centralno kanalizacijo;
• Oddaljenosti elementov odplak na pomembne objekte (nanaša se na zunanji sistem);
• Hidravlični izračun;
• Določanje količine materialov.

Nato si podrobneje ogledate vse te točke.

Kot nagiba

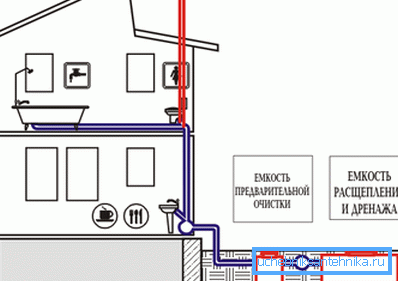

Notranji sistemi

Kot je potreben za zagotovitev hitrosti pretoka približno 70 centimetrov na sekundo. To je tako imenovana samočistilna hitrost, pri kateri je manj verjetnosti, da se bo sistem zamašil.

Obstaja kar nekaj metod za določanje najmanjšega naklona kanalizacijske cevi. Vendar ni smiselno izvajati novih izračunih, saj so rezultati vnaprej znani.

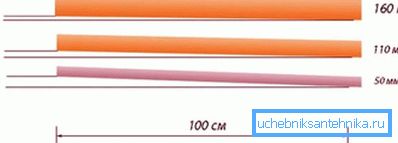

Glavna stvar, morate vedeti, da je kot odvisen od premera cevi:

• Če je premer cevi 40-50 mm, mora biti naklon najmanj 3 cm na meter.
• Če je premer 85-100 mm, mora biti naklon najmanj 2 cm na meter.

Povedati je treba, da je veliko domačih mojstrov prepričanih, da bo večji naklon, tem bolje deluje kanalizacija. Vendar to mnenje ni res.

Največji nagib ne sme biti večji od 15 cm na meter. Dejstvo je, da so odtoki, ki potujejo skozi cevovod, heterogeni. Z velikim naklonom pride do ločitve suspenzije v tekočih in trdnih snoveh, kar povzroči, da se trdne snovi nanesejo na stene cevovoda.

Izjeme so območja dolžine do ene in pol, ki se nahajajo neposredno do vodovodne napeljave. Kot nagiba je lahko neomejen.

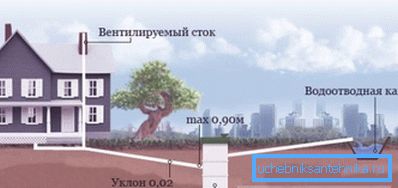

Zunanji sistemi

Pri nameščanju zunanjih kanalizacijskih cevovodov morate upoštevati naslednje zahteve:

• Za cevi z notranjim premerom 150 mm mora biti naklon najmanj 0,8 cm na meter;
• Za cevi s premerom 200 mm - najmanj 0,7 cm na meter.

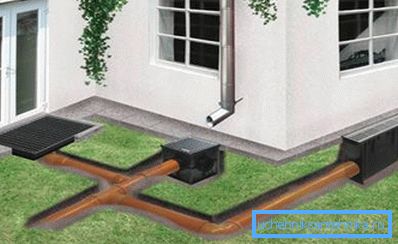

Storm kanalizacija

Povedati je treba, da se pri izračunu neurijskih kanalizacij pogosto zahteva določitev nagiba kota ne le za cevovod, temveč tudi za drenažne jarke. Njihov minimalni naklon je odvisen od premera in vrste pokrivanja jarkov, vendar pa ni manjši od 3%, vendar se največkrat izvajajo jarki z nagibom 5-7%. Kar zadeva cevovod, naj bi bil najmanjši naklon enak kot pri zgornjih zunanjih kanalih.

Razdalja do pomembnih objektov

Določanje razdalje zunanjega kanalizacijskega sistema se izvaja ob upoštevanju dejstva, da sistem ne bi smel kršiti okolja tudi v primeru nesreče. Zato morajo biti v skladu z obstoječimi standardi, ki jih določita SES in SNiP, najmanjša razdalja do pomembnih objektov naslednja:

Upoštevanje teh pravil spremljajo zaposleni v sanitarnih in epidemioloških postajah ter lokalnih organih. Za njihov neuspeh se zanaša na kazen z obveznim prenosom odplak.

Bodite pozorni! Globina greznice ni regulirana, zato se morate osredotočiti na cev, ki se približuje telesu pod določenim pristranskostem. Kar se tiče globine zamrzovanja, ni pomembno, saj v strukturi vedno ostane pozitivna temperatura kot posledica razgradnje organske snovi.

Hidravlično

Hidravlični izračun kanalizacijskih omrežij zahteva opredelitev naslednjih neznanih:

• Premer cevovoda;
• Stopnja polnosti sistema (h / d).

Treba je opozoriti, da definicija naklona velja tudi za hidravlične izračune, vendar pa se, kot je že bilo omenjeno zgoraj, navadno uporabljajo znane vrednosti.

Stopnja polnosti

Delovna gospodinjska kanalizacijska omrežja v zasebni hiši ali apartmaju zagotavljajo nepopolno polnjenje cevi. V bistvu je to določena rezerva zmogljivosti sistema, ki je potrebna za zagotovitev prezračevanja v sistemu, možnost preskakanja vseh vrst velikih predmetov itd.

Glede na premer cevovoda se določijo naslednje optimalne vrednosti polnjenja:

Premer cevi

Za izvajanje matematičnih izračunov potrebnega premera cevi tudi ni smiselno, saj so splošno sprejete optimalne vrednosti:

Bodite pozorni! Pri nameščanju kanalizacijskega omrežja, če je mogoče, mora biti cevovod čim bolj enakomeren. Treba se je izogniti vsakršnim razlikam v ravni. Pretok mora biti konstanten, kar zagotavlja najboljše operativne lastnosti sistema.

Tako tabele hidravličnega izračuna kanalizacijskih omrežij omogočajo, da celo neizkušeni mojstri pravilno izvajajo svoj projekt, po katerem je postavitev cevovoda.

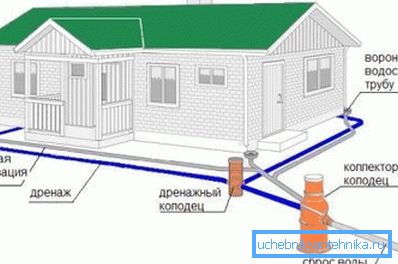

Storm sistem

S hidravličnim izračunom atmosferskega sistema je situacija nekoliko bolj zapletena, saj je v tem primeru treba uporabiti formulo - V = q20xSxD, kjer:

• V - najvišja stopnja porabe vode med drenažo.
• S je površina.
• q20 - največja intenzivnost padavin. Ta indikator lahko najdete v priročniku SNiP (odvisno od lokacije).
• D je koeficient absorpcije vlage s pomočjo osnovnega materiala.

Koeficient absorpcije vlage je v naslednji tabeli:

Zdaj upoštevajte primer izračuna neurijsih kanalizacij. Recimo, da je parcela 1500 m2, od tega 300 m2 prekrita z gredicami in zelenicami. Skladno s tem bodo trate absorbirale padavine, zato je potrebno določiti, koliko vode bo dobilo 1200 m2.

Najvišja intenzivnost padavin je na primer 25 litrov na kvadratni meter na uro.

V tem primeru se izračun izvede na naslednji način:

• Na parceli 1200 kvadratnih metrov na uro padajo največ 30.000 l ali 30 m3 dežja. To je količina vode, ki jo je treba preusmeriti.
• Zdaj je potrebno določiti premer cevi, ki bo obvladoval to količino padavin.. Cev s premerom 110 mm, položena s smučišči 1 cm na meter, lahko nosi 6,19 litrov na sekundo, kar bo 2220 litrov na uro. V našem primeru je to premajhno, zato bi bila najboljša možnost cev s premerom 160 mm.
• Iz zgornje tabele izhaja, da se lahko takšna cev položi z nagibom najmanj 0,8 cm na meter.

Za natančnejši izračun lahko količino vhodne vode pomnožite s koeficientom absorpcije vlage, vendar je nosilnost majhna, to ne morete storiti. Po končanih izračunih nadaljujte z namestitvijo samega sistema.

Štetje materialov

Ko so izračunani vsi tehnični vidiki odplake, lahko ugotovite, koliko cevi in ​​drugih materialov bo potrebno za njegovo namestitev. Povedal vam bo tudi, kaj je cena projekta.

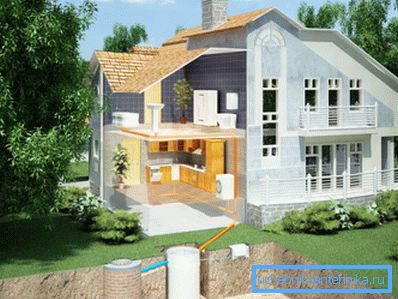

Zelo preprosto je izvesti tak izračun - potrebno je izdelati načrt hiše ali ploskve na lestvici in nato nanesti vse elemente kanalizacijskega sistema. Po tem ne bo težko izračunati celotne dolžine cevovoda. Tukaj, morda, celotno navodilo za izračun kanalizacije.

Zaključek

Izračunajte gospodinjske odplake pod silo vsakega gospodarja. Za to uporabite podatke iz zgornjih tabel in tehnične reference. Rezultat teh izračunov bo zanesljivo in trajno delovanje kanalizacijskega sistema. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
