Kako povečati toplotno moč ogrevalne cevi - v teoriji in v

Danes je vprašanje varčevanja z energijo zelo akutno. To velja za skoraj vsakega uporabnika. Zato načrtovanje ogrevalnih sistemov v zasebni gradnji na lastne, revne lastnike takoj razmišljajo o ogrevalnih sistemih in njihovi učinkovitosti.

Za tiste, ki izkoriščajo predhodno ustvarjene ogrevalne sisteme, je težje, saj se prosi, da povečajo delež prenosa toplote v pripravljenih predmetih.

Načini za povečanje prenosa toplote

Začnimo članek neposredno s tem, kako povečati toplotno moč cevi v državi hiše (preberite tudi članek Flaring Copper Cevi: upoštevajte razpoložljiva orodja in metode).

Trenutno je na voljo več načinov za povečanje toplote iz že ustvarjenega in uporabljenega, vendar ne ustreza vašim pričakovanjem ogrevalnega sistema:

• Montaža konvektorjev. Ta konstrukcija cevi s kovinskimi ploščami na njem je narejena ročno ali tovarniško izdelana.
• Barva glavnega cevovoda v črni ali drugi temni barvi. Ta metoda je za vse njene preprostosti zelo učinkovita. Poleg tega se lahko barvna shema organsko prilega sodobnemu oblikovanju notranje opreme, za razliko od nedavne preteklosti, ko se je štel za potreben ukrep.

Opomba! Barva je le dodatna metoda, ki je v redkih primerih pomembna, saj je učinkovitost prenizka za "občudovanje" črnih črt.

• Vgradnja v sistem ogrevanja registrov. Register sestavlja več cevi velikega premera, ki sta med seboj povezani in zvarjeni konci. Ti modeli vključujejo ogrevane brisače v obliki tuljave z več zankami.

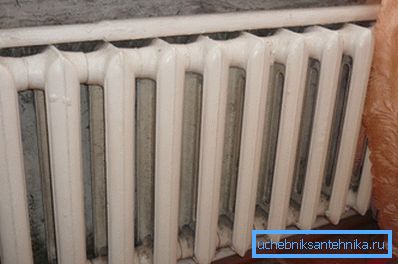

• Preureditev radiatorjev z dodatkom delov. Ta možnost je najdražja, toda z vidika učinkovitosti je višja od ostalih.

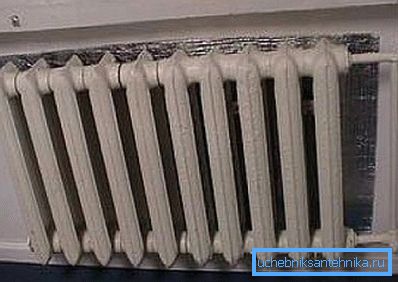

Priporočeno! Ne pozabite, da lahko namestitev dodatnih izolacijskih materialov poveča prenos toplote in zmanjša izgubo toplote. Vendar pa je mogoče le pri gradnji stanovanjske stavbe od temeljev ali pri demontaži fasade.

Nova gradnja

Zasnova ogrevalnega sistema nove stavbe je treba izvajati ob ustreznem upoštevanju načel varčevanja z energijo. Osnova projekta je izračun prenosa toplote, z drugimi besedami, količino toplote, ki se sprošča s površine cevi in ​​drugih elementov ogrevalnega sistema v okolje.

Ta izračun je potreben za:

• Določite optimalne parametre ogrevalnega sistema, da ustvarite določeno temperaturo v prostorih vašega doma.
• Odločitve o ukrepih toplotne izolacije, ki upoštevajo toplotne izgube skozi osnovne strukture konstrukcije.

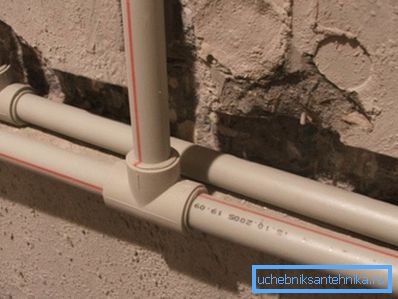

Pred tem so bili cevovodi za ogrevanje narejeni predvsem iz jeklenih izdelkov, danes pa se uporabljajo bolj praktični in zanesljivi materiali. Na primer, polipropilenski izdelki imajo več pomembnih prednosti: majhna teža in nizka elastičnost, kar povečuje moč.

Izračun prenosa toplote

Pred začetkom gradbenih del morate opraviti potrebne izračune, da bi povečali koristi ogrevalnih cevi. Če ne veste, katere formule lahko uporabite in kako pravilno izračunati, vam bodo s tem pomagali naslednja navodila.

Neodvisen izračun površine prenosa toplote cevi se izvede v skladu s formulo Q = K x F x T, kjer:

• Q - zahtevani prenos toplote, Kcal / h.
• K - koeficient toplotne prevodnosti vode v cevi, Kcal / (m2 x h x ⁰C)
• F - ogrevana površina, m2.
• ?t je toplotni tlak, ⁰C.

Koeficient toplotne prevodnosti (K), po drugi strani, izračunamo z uporabo kompleksnih formul, zato za tehnično uporabo uporabljamo že pripravljeno vrednost - od 8 do 12,5 Kcal / (m2 x h x ⁰C) za jeklene cevi.

Površina cevi se izračuna iz geometrijske formule, ki je znana vsem iz šolskega kurikuluma, da bi določili stransko površino cilindra F = P x d x l, kjer:

• P = 3.14 je matematična konstanta.
• d - premer, določen v metrih.
• l je dolžina cevi, tudi pri štetju v m.

Za izračun toplotnega tlaka obstaja formula: T = 0,5 x (t_n + t_o) - t_v, kjer:

• t_n - temperatura vstopne hladilne tekočine.
• t_o - temperatura toplotnega nosilca na izhodu.
• t_v - sobna temperatura.

Teoretični prenos toplote jeklene cevi se izračuna ob upoštevanju konvencionalno nastavljenih vrednosti temperature hladilne tekočine na vstopu-izstopu in prostoru glede na SNiP, ki so:

  Za vaše podatke! Za natančnejši in enostavnejši izračun potrebnih kazalcev se uporabljajo posebni dokumenti, na primer tabela za prenos toplote z 1 m jekleno cevjo. Upoštevajte, da je primeren samo za jeklene izdelke.

• t_n = 80 stopinj
• t_o = 70 stopinj
• t_v = 20 stopinj

Zaradi preprostih izračunov (0,5x (80 + 70) -20) dobimo vrednost termičnega tlaka T = 55 stopinj.

Primer izračuna

Izvede teoretični izračun prenosa toplote za najbolj tekoče v ogrevalnem sistemu jeklene cevi s premerom 25 mm in dolžino enega metra.

Pozor! Da ne bi prišli do zamenjave v merskih enotah med izračunom, uporabimo en indikator - meter.

• Najprej izračunamo površino našega segmenta cevi F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Nato si ogledamo tabelo koeficientov prenosa toplote za jeklene cevi s premerom 25 mm. To je (za cevi s premerom do 40 mm, položene v eni črti s teoretično termično glavo, ki je enaka 55 stopinj) K = 11,5.
• Uporabimo osnovno formulo in dobimo vrednost prenosa toplote Q = 11.5x0.0785h55 = 49.65 Kcal / h.

Na prvi pogled je izračun precej preprost, vendar je v teoriji.

Da bi ustvarili projekt dejanskega ogrevalnega sistema, so potrebni skrbni izračuni ob upoštevanju parametrov vseh elementov, ki sestavljajo sistem, vključno z:

• Ogrevalne naprave.
• Fitingi in ventili.
• Bypass linije.
• Ogrevani deli avtoceste itd.

Nasvet! Za oblikovanje kompleksnega ogrevalnega sistema za veliko hišo je bolje, da se obrnete na pomoč profesionalnih inženirjev toplote. Cene njihovih storitev so veliko manjše od stroškov morebitnih izgub zaradi napak v izračunih.

Po analogiji z izračunom parametrov jeklene cevi se izračuna prenos toplote bakrene cevi ali kateregakoli drugega, zato smo v ta članek postavili nekaj uporabnih in informativnih risb.

Odličen prenos toplote kovinske cevi iz plastike in druge prednosti je najbolj primerna pri ustvarjanju sodobnih sistemov ogrevanja, vključno z alternativnimi. Zato, če začnete graditi hišo, se morate odločiti za ta sodoben material.

Zaključek

Kot lahko vidite, v resnici ni nič zapletenega v pravilnem izračunu in povečanju učinkovitosti sistema sistemov s pogajanji. Pomembno je vedeti, da v nekaterih primerih lahko visoka toplotna moč ogrevalnih cevi povzroči velike letne stroške, zato se ne bi smeli vključiti v ta proces (glej tudi članek Potreba po dodatnem cevovodu: kako namestiti cev).

V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
