Količina vode v cevi in ​​v ogrevalnem sistemu kot celoti:

Vprašanje, kako izračunati količino vode v cevi, nastane pri oblikovanju različnih sistemov, ki temeljijo na cevovodu. Na primer, izračunajte približno količino vode, ki je potrebna pri načrtovanju avtonomnega ogrevalnega sistema.

Če je avtonomno ogrevanje v deželi skoraj pripravljeno, morate začeti izračune, da bi dobili natančne podatke, ki so potrebni za izbiro premera cevi in ​​ustreznega modela hidroakumulatorja. Še enkrat je nemogoče narediti brez pravilnega izračuna prostornine tekočine v cevi, če želite dodati hladilno sredstvo proti zmrzovanju ali v celoti napolniti sistem z zmrzovanjem.

Potreba po pravilnem štetju vode v ogrevalnem sistemu

Vprašanje je, ali je količina vode v merilniku cevi tako pomembna, če je mogoče v sistem pouriti tekočino, dokler ni napolnjena do samega vratu?

Izkazalo se je, da je potreba po natančnih izračunih očitna. Poleg tega se bo volumen v nekaterih primerih treba upoštevati ne samo v ceveh, temveč tudi v grelnih radiatorjih. Na primer, pri načrtovanju ogrevalnega sistema morate imeti natančne podatke o količini hladilne tekočine, da bi izbrali kotel z ustreznimi parametri moči.

Drugi razlog za pravilne izračune je uporaba črpalne opreme. V tem primeru je treba vedeti količino prevažanega medija s količino toliko kubičnih metrov na določeno časovno obdobje.

Če poznate pravo količino vode v različnih ceveh, lahko izberete ne samo ustrezne velikosti cevi, ampak tudi potrebno kapaciteto črpalke.

Izračun vsebnosti hladilne tekočine v cevi

Kljub temu, da lahko uporabite kalkulator prostornine vode v cevi, je bolje narediti takšne izračune sami (preberite tudi članek Diametri polipropilenskih cevi: vse, kar morate vedeti za začetnike).

Dejstvo je, da se avtomatsko izračunavanje opravi z uporabo povprečnih algoritmov, če pa se sami računate, lahko upoštevate konfiguracijske funkcije plinovoda in druge nianse, ki jih spletni kalkulator ne more upoštevati.

• Preden izmerite količino vode v cevi, morate razumeti, da je notranji prostor v vodovodnem sistemu valja velikih dolžin.
• Ker vemo, da moramo izračunati, kako je ogreti valj, uporabimo formulo, znano iz lekcije o fiziki: V =? * R? * H, kjer:

V je prostornina valja;

? - 3.14 (število pi);

R je polmer;

H - višina.

• Druga formula je koristna, če poznate območje podnožja cilindra: V = S * H, kjer je S površina podnožja, H pa višina.

Pomembno: Pri predstavitvi cevovoda v obliki podaljšanega valja morate razumeti, da H ne bo višina, temveč dolžino cevi, katere prostornina v litrih je treba izračunati.

Izračun vsebnosti hladilne tekočine ne samo v cevovodu, temveč tudi v celotnem sistemu

Vprašanje, kako izračunati notranjo prostornino cevi ločeno od ogrevalnega sistema, je redko vredno. Bolj pogosto je potrebno izvesti izračun, ki upošteva ogrevalne baterije kotla in ekspanzijske posode, če je to predvideno v uporabljenem sistemu.

Navodila za izračun v tem primeru so naslednja:

• V začetni fazi merimo dolžino cevovoda, ne da bi upoštevali hidravlični akumulator (baterije). Ko smo se odločili za dolžino, upoštevamo volumen po formuli V =? * R? * H, pri čemer bo "H" dolžina, ki smo jo prej izmerili.

Seveda bo dobljena številka približna, vendar se razlika v nominalni in delovni prostornini sistema lahko kompenzira, ko se napolni s hladilno tekočino.

• V naslednji fazi razmišljamo, kako prostoren grelni radiator.

Ni skrivnost, da se na enem gradbišču lahko uporabljajo baterije različnih velikosti, kar je razloženo z različnimi parametri prostorov. Zato se izračun ne izvaja na radiatorju kot celoti, ampak na vsakem posameznem odseku.

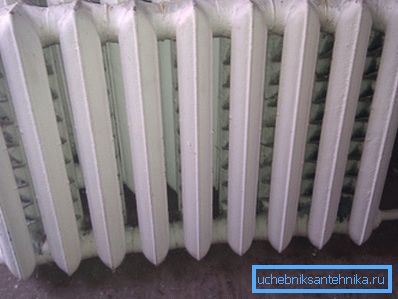

Ta metoda je primerna za litoželezne in aluminijaste radiatorje, ki so običajno razdeljeni na odseke. Praviloma zapolnite vsak del, ki ga potrebujete najmanj 1,5 in največ 2 litra.

Če nameravate namestiti bimetalne ali jeklene baterije z lastnimi rokami, si oglejte parametre embalaže ali sam izdelek.

• Zmogljivost druge opreme, vključno z grelnim kotlom in rezervoarjem za zelenjavo, se določi v skladu s podatki o potnem listu ali oznakami, natisnjeni na zadevi.

Če za ekspanzijsko posodo ni priložene dokumentacije, lahko to posodo napolnite z vodo, nato pa celotno vsebino odtehtajte v merilno posodo in s tem določite glasnost.

Pomembno: Pri izračunu količine hladilnega sredstva v ogrevalnem sistemu morate upoštevati, iz katerega materiala so cevi. Stene jeklenih izdelkov so na primer tanjše po velikosti kot stene polipropilenskih analogov z navidezno enakim premerom.

Načrtovanje funkcij zaprtih ogrevalnih sistemov

Takoj opažamo, da so navodila za izvedbo izračunih pomembna le za ogrevalne naprave zaprtega tipa. Konec koncev, v zaprtih sistemih je količina hladila označena s konsistenco.

Da bi razumeli, kako se voda obnaša v zaprtih strukturah in zakaj so bili predhodno predlagani izračuni potrebni, upoštevajte napravo najpogostejših sprememb avtonomnega ogrevanja.

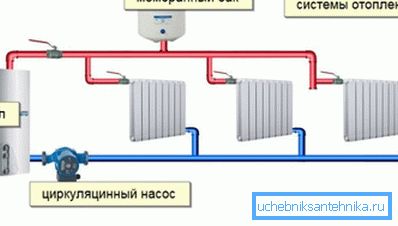

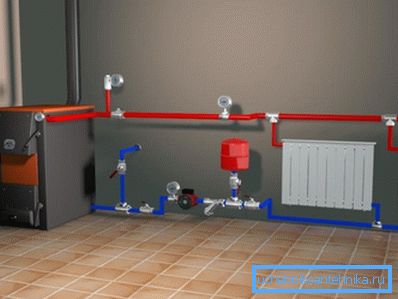

Avtonomni ogrevalni sistem velja za zaprtega, če količina hladilne tekočine ostane nespremenjena in jo poganja obtočna črpalka. Takšna sprememba ogrevanja je praviloma hermetična in hladilno sredstvo ni v stiku z okoljem. Tlak vode v mešalniku je odvisen od toplotnega raztezanja, vendar ga kompenzira ekspanzijska posoda, ki je nameščena ločeno.

Vendar pa je večina sodobnih plinskih grelnih ogrevalnih naprav opremljena z integriranimi ekspanzijskimi rezervoarji, kar močno olajša načrtovanje in montažo sistema kot celote. V tem primeru ločeno štetje prostornine rezervoarja ni smiselno, ker je v dokumentaciji potnega lista ogrevalnega kotla navedena potrebna količina hladila.

Zaključek

Zdaj vemo, kako pravilno izračunati količino hladilne tekočine v ogrevalnem sistemu in ga narediti tako, da je strošek delovanja tega sistema sprejemljiv. Obstajajo vprašanja, ki potrebujejo pojasnilo (glej tudi članek Izračun premera cevi za ogrevanje je pomemben korak v zasnovi ogrevalnega sistema).

V tem primeru si oglejte videoposnetek v tem članku.
