Okvir iz cevi: različni modeli in načini namestitve

Okvir profilne cevi lahko služi kot osnova za različne strukture in majhne arhitekturne oblike. Vsestranskost tega materiala je taka, da se uporablja skoraj povsod in s spoštovanjem preprostih pravil lahko celo najbolj izkušeni mojster doseže dobre rezultate.

V nadaljevanju opisujemo, kaj morate pri načrtovanju struktur okvirjev upoštevati, in tudi nekaj primerov, ki jih lahko uporabite pri samonastavi.

Osnove priključnih delov

Preden začnemo graditi kovinske okvirje s profilne cevi, se moramo odločiti, kako bomo skupaj povezali dele.

In tukaj, v glavnem, obstajata dve možnosti:

• Varjeni sklep.
• Mehanska povezava z nosilci in vijaki.

Vsaka od teh tehnologij ima prednosti in slabosti, ki smo jih sestavili v eni mizi:

Načeloma se obe metodi lahko uporabita pri delu. In vendar je treba opozoriti, da je večinoma varjenje, ki se najpogosteje uporablja za ustvarjanje okvirja z lastnimi rokami, saj je s privezano povezavo zelo natančno prileganje delov velikosti. Takšna oprema se ponavadi izvede v tovarni: primer je kateri koli sklop delov za samozaposlitev rastlinjaka ali gazeba.

Pri kapitalski gradnji

Hiša ali skednja v hiši

Debele profilne cevi imajo precejšnjo varnostno razdaljo, kar jim omogoča, da se uporabljajo za gradnjo objektov z znatno nosilnostjo. Če imate takšne podrobnosti, lahko sestavite temelje za majhno hišo ali hrano (naučite se, kako skriti cevi v kopalnici).

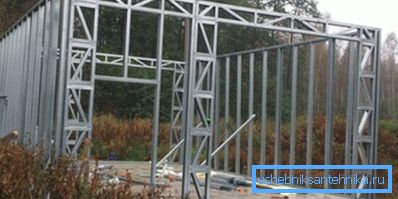

Okvir hiše s profilne cevi je v skladu s to shemo zgrajen z lastnimi rokami:

• Prvič, zapolnimo trakove, ker je celo precej lahka konstrukcija potrebna zanesljiva podlaga.
• Na temelj smo položili debele (50x50 in več) oblikovane cevi, ki jih pritrdimo s sidri.
• Spodnji jermenski trak povezujemo s hlodovami v korakih po 60 cm. Da bi preprečili, da bi se hlodovalo (in celo 50-milimetrska cev se lahko sčasoma deformira), jih podpremo s kranialnimi lesenimi palicami ali opečnimi stebri.
• Na vogalih namestimo stojala iz rezervoarjev 40x40 mm. Višina teh nosilcev bo določila višino stropa naše hiše. Kotni ležajni deli se lahko pritrdijo z zavorami.

Nasvet! Da bi dosegli zahtevano togost stojala, je treba postaviti ne le na vogalih, ampak na vseh ravnih odsekih sten s stopnjo ne več kot 100 cm.

• Zgoraj zvarimo iste zgornje jermene cevi, na katere namestimo streho. Za špirovce lahko uporabite lesene in kovinske bloke.
• Okrepimo konstrukcijo s prečnimi elementi tankih cevi ali jeklenih kotičkov. Na isti stopnji oblikujemo okenske in vratne odprtine.

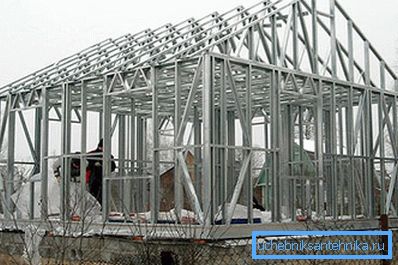

Načeloma je to delo s kovinskimi konci. Jekleni okvir lahko le prevlečemo, ne pozabimo na izolacijo - cevi pa zelo dobro delujejo.

Podstavek sheda ali letne kuhinje je zgrajen približno po istih linijah. Glavne razlike so v konfiguraciji sten in strehe, pa tudi v dekoraciji: če nameravate obdržati vrtno orodje v stavbi, ga lahko manj učinkovito izolirate.

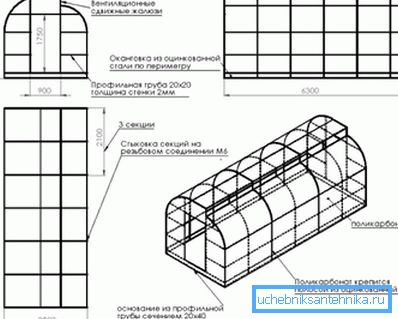

Rastlinjak

Navodila za izdelavo osnove za rastlinjak se bodo nekoliko razlikovala - seveda, v smeri olajšanja naloge.

• Za začetek naredimo več lokov s 30x30 mm praznimi deli, katerih dimenzije ustrezajo načrtovanim dimenzijam naših rastlinjakov. Arke so lahko trdne (ne morete storiti brez naprave za upogibanje cevi) ali skupin več enakomernih segmentov.
• Z varjenjem varimo spodnji del okvirja na vsak lok.. Zato ne bomo le zagotavljali struktur z večjo stabilnostjo, temveč tudi preprečili deformacijo loknih elementov.

Bodite pozorni! Namesto okvirja se lahko varjene jeklene zatiči, ki se uporabljajo za prodiranje v tla.

• V prvem sprednjem loku postavljamo vrata. Prav tako lahko takoj popravite okvir vrat na kovinskih tečajih.

Potem lahko greste na dva načina:

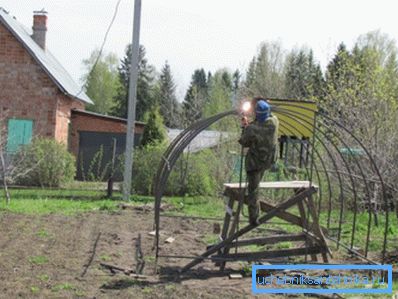

• Če potrebujemo nerazdružljivo strukturo, potem na mestu na mestu zvarimo vse luknje v en okvir in namestimo vzdolžne armature.
• Če je načrtovana razgradnja in transport toplogrednih plinov, potem namesto varjenja uporabljamo jeklene nosilce, ki jih s pomočjo vijakov zategnemo.

Kot v primeru hiše, bomo morali dokončati le: za pokrivanje kovinskega okvirja s polietilenom ali za zaščito s polikarbonatnimi ploščami.

Nasvet! Da cevi ne rjavijo v vlažnem okolju, jih je treba obdelati z antikorozijsko spojino.

Približno po istem principu lahko okvir hangarja sestavite iz oblikovane cevi. Seveda, za to nalogo morate izbrati debelejše (vsaj 70x70 mm) prazne blazinice in ne boste mogli storiti z improviziranimi orodji. Toda sama shema bo ostala nespremenjena.

Majhne konstrukcije

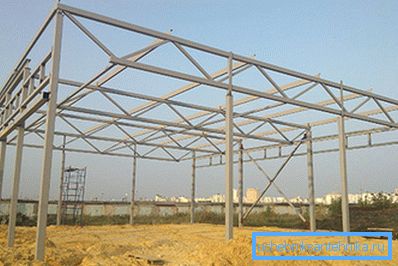

Uporaba cevovoda pri gradnji kapitalskih struktur je precej pogosta. Vendar pa se cevni okvir bolj pogosto uporablja pri gradnji majhnih arhitekturnih oblik - nahajališč, gazebov, nadstropij nad verandi itd.

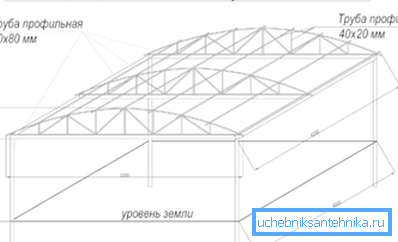

Okvir krošnje lahko montiramo s profilne cevi z lastnimi rokami:

• Prvič, zgornji del je izdelan iz tankih robov (30x30 mm in manj). Lahko je tako postanek in hipped.

Bodite pozorni! Pogosto so izdelane tudi polkrožne strehe, vendar je v tem primeru potreben natančen izračun polmera loka.

• Zgornji del je pritrjen na varjenih ali mehanskih načinih.
• Potem so nosilci nameščeni na tleh. Lahko so pokopani v tleh z betoniranjem (približno 40-50 cm) ali nameščeni na prehodih iz jeklenega kotička.

• Na zadnji stopnji dvignemo zgornji del in ga postavimo na nosilce. Združujemo dele, ki zagotavljajo stabilnost celotne konstrukcije.
• Če naredimo krošnjo čez verando, potem lahko brez podpore delamo. V tem primeru so nosilne konstrukcije oklepaji, ki so trdno pritrjeni na steno s sidri.
• Po zaključku namestitve je končano. Takšne konstrukcije praviloma ne potrebujejo toplotne izolacije, zato vlago zaščitno membrano postavimo direktno na okvir in namestimo strešni material od zgoraj.

Bodite pozorni! V nekaterih primerih so stranske površine lahko tudi prevlečene s prosojno plastiko ali pa jih je mogoče namestiti na njih z zavesami iz polimerne tkanine, ki jih zavirajo: s tem se bo prostor pod vizirjem ali nadstreškom zaščitil pred vstopom kapljic v močne vetrove.

Tudi okvir za božično drevo iz cevi se lahko šteje za precej popularen dizajn. Zelo je enostavno namestiti, vendar je treba zapomniti, da je za njegovo izdelavo bolje uporabiti okroglo cev namesto profilne cevi.

Ta okvir bo precej preprost:

• Podstavek celotne konstrukcije je izdelan z varjenjem dveh kotov ali majhnih kanalov. Pomembno je, da se deli natančno pozicionirajo tako, da je podpora ravna.

Bodite pozorni! Če je višina okvirja predvidena za več kot 2 m, potem v podrobnostih osnove vnaprej izdelamo pritrdilne luknje za pritrditev na tla.

• Nato je privarjen na podnožje centralne cevi s premerom 75 mm ali več.

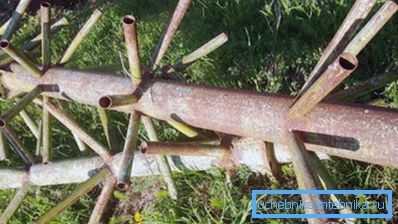

• Nadalje, iz cevi 45-50 mm smo rezali zareze dolžine približno 25-30 cm. S pomočjo varjenja jih postavimo na osrednjo os, ki jih razporedimo bodisi v spiralo ali navzkrižno.

Z uporabo takšnih materialov je mogoče izdelati napravo za nameščanje dovolj velikega božičnega drevesa. Načeloma so narejeni vsi božični okvirji, pri čemer je edina razlika v tem, da je treba debelejše cevi vzeti za konstrukcijsko višino več kot 5-6 metrov.

Zaključek

Okvir špice profilne cevi ali osnove za gazebo se lahko izvede v nekaj urah. Seveda je takšna hitrost dela brez izgube kakovosti mogoča samo, če smo precej profesionalni pri varjenju ali pa vnaprej pripravimo vse podrobnosti za povezavo z nosilci (glej tudi artikel Fittings for pipes: glavne vrste in značilnosti aplikacije).

Podrobneje je to tehniko mogoče preučiti z ogledom videoposnetka v tem članku.
