Premer in višina cevi nad streho za ureditev prezračevanja
Zagotavljanje, da bo prijetna mikroklima vedno ohranjena v novi hiši, je ureditev visokokakovostnega sistema za kroženje zraka. Toda za učinkovito in učinkovito delovanje takšne komunikacije je potrebno ustrezno izračunati dolžino in premer kanala.
Da bi izračunali, morate poznati zahteve sistema in uporabiti eno od razvitih metod za izračune.
Posledice slabega prezračevanja
Posledice nepismenih kanalov lahko vključujejo naslednje dejavnike:
- Pomanjkanje kisika v prostoru;
- Visoka stopnja vlažnosti;
- Pojav saj na stenah kuhinje;
- Zaščita oken v sobi;
- Pojav gliv na površini sten.
Za izgradnjo sistema odtekanja zračnih mase z lastnimi rokami se lahko uporabljajo izdelki dveh vrst delov:
- Trg - nameščeni v konstrukciji prisilnega tipa z uporabo specializiranih naprav;

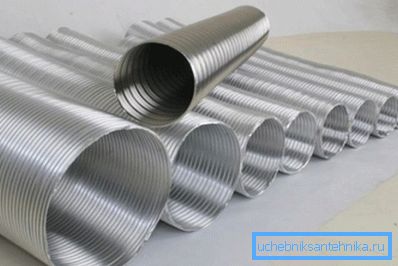

- Okrogla - ki se uporabljajo za montažo preprostih sistemov in so najbolj trpežni, zaprti izdelki z odlično aerodinamično zmogljivostjo.
Izračun glavnih parametrov
Glavni parametri prezračevanja so prostornina dovodnega zraka in premer cevi (glejte tudi člen Ožičenje v ceveh: tehnologija vgradnje za maksimalno varnost).
Obseg regulativnega priliva
Določanje količine oskrbovalnega zraka poteka v skladu z zahtevami regulativne dokumentacije in kazalca menjalnega tečaja.
Prav tako se glasnost določi glede na vrsto prostora in njen namen:
- Stanovanjske stavbe - 20 kub. m / h (začasno bivanje), 60 cu. m / h (stalno bivanje);
- Zgradbe - 180 kub. m / h
Premer zračnih kanalov
Za določitev premerov elementov sistema z naravnim pritokom brez namestitve opreme za prisilno cirkulacijo tokov se izračunavajo na podlagi naslednjih kazalnikov:
- Odsek odprtine za odzračevanje;
- Območje sobe.
Natančnejše podatke dobimo s kompleksnimi izračuni.
Značilnosti določanja dolžine
Najpomembnejši parameter takšne komunikacije je višina prezračevalne cevi nad streho. Združuje prezračevalne kanale celotne hiše in služi kot odvod zraka v okolje.
Izračuni tabele

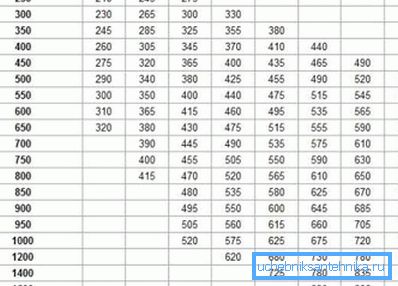

Višina prezračevalne cevi nad streho po SNIP je v sorazmerju s premerom in jo je mogoče določiti z uporabo predstavljene tabele.
Z uporabo te preglednice je treba upoštevati naslednje točke:

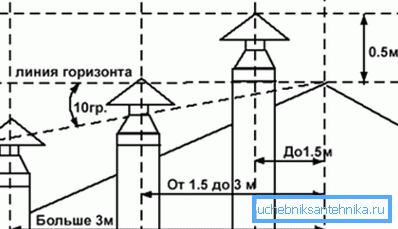

- Višina dimnika nad streho in odzračevanje mora biti enaka, če sta nameščena v bližini.. To je potrebno, da preprečimo vstop dima v stanovanje skozi zračne kanale med ogrevanjem;
- Višina cevi nad grebenom strehe naj bi jo presegla za 0,5 metra, če se nahaja na razdalji največ 1,5 m;
Bodite pozorni! Isto pravilo velja, če se izhod nahaja na razdalji največ 1,5 m od parapetov.
- Sklep je lahko nižji od ravni drsalke, če se nahaja na razdalji 1,5-3 m;
- Če se namestitev izvaja na ravnem stropu, mora biti najmanjša višina 50 cm.

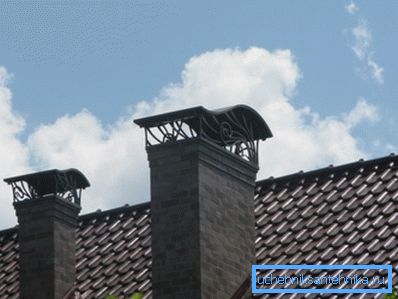

Svet Izbira same cevi in mesta njegovega izhoda na površino strehe je treba zagotoviti zadostno stopnjo odpornosti proti toku zraka. Material mora nositi obremenitev 40-60 kilogramov na kvadratni meter. površina, takšna obremenitev je primerljiva z nevihto 10 točk.
Programska oprema

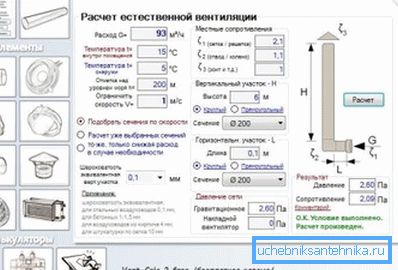

Vsi izračuni, ki so potrebni za pravilno organizacijo prezračevanja doma, so precej zapleteni in dolgotrajni, zato so bili razviti specializirani programi, ki bodo izračunali vse za vas.
Za začetek je naloga potrebna izračun optimalnega obsega priliva, ki temelji na namenu prostora. Po tem se izračunajo parametri zračnega kanala, odvisno od parametrov zasnovane komunikacije in prejetih številk.
Programska oprema izvaja vse operacije, pri čemer se opira tudi na naslednje parametre:
- Indeksi povprečnih notranjih in zunanjih temperatur;
- Geometrijski parametri;
- Indeks hrapavosti znotraj strukture, ki je odvisen od vrste materiala;
- Odpornost na gibanje zračnih mas.
Rezultat programa bo natančna ocena premera cevovoda, ki bo v stanovanju krožil zrak.
Svet Pri izračunih je treba takšnega parametra pozabiti na lokalno upornost. Takšno odpornost lahko povzroči prisotnost mrež, rešetk, zavojev in drugih naprav na odvodih prezračevanja.
Na koncu
Pravilni izračun bo v vsakem stanovanju omogočil vzpostavitev sistema kroženja zračnih tokov, ki lahko vzdržujejo udobne življenjske razmere in ohranjajo zahtevano stopnjo vlažnosti. Cena takega sistema bo optimalna (glejte tudi artikel Fittings for pipes: types and design).
Videoposnetek v tem članku bo odprl še več odtenkov in odtenkov izbire premera in višine prezračevalnega izhoda nad nivojem strehe.
