Profili cevi: učinkoviti sistemi, ki zahtevajo natančne

Z veliko površino gradnje, prostorov, objektov, mora streha imeti zelo zanesljivo in trajno konstrukcijo. Najboljša možnost je v tem primeru uporabiti špirovce iz cevnih kovin. So trdna, trajna, ekonomična oblika, ki lahko obsega razpon poljubne dolžine. Izračun truma iz profilne cevi je najpomembnejši pogoj za njegovo pravilno namestitev.

Značilnosti oblikovanja

Cevi te kategorije se proizvajajo z valjanjem in nato obdelavo kovine s pomočjo posebnih strojev.

Po vrsti oddelka so izdelki profilov razdeljeni na:

• ovalna;
• pravokotne;
• kvadrat.

Na začetku so profilni izdelki okrogli. Pri obdelavi s toplo ali hladno valjanim jeklom cevi pridobijo potrebno obliko.

Kovinski profili imajo različne velikosti. Njihov prečni prerez je najmanj 15-15 mm, največ 45 cm 5 cm Debelina stene 1,12 mm, povprečna dolžina 6,12 m.

Glavni elementi jeklene palice:

• pasovi, ki imajo vlogo konture;
• stojala;
• držanje;
• osnovna podpora.
• zadrge: rute, varjenje, zakovičenje, vijaki itd.

Vrste kmetije

Navodila poročajo, da so trgi, sestavljeni iz profiliranih cevi, razdeljeni na dve vrsti.

1. Prvi od njih so sistemi, v katerih so vsi njihovi deli povezani v isti ravnini.

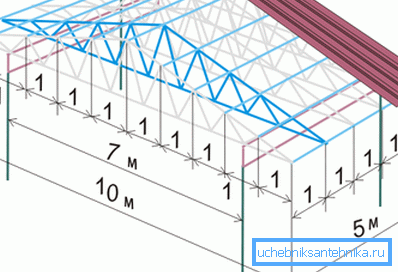

2. V stavbah druge vrste je baza suspendirana in vključuje spodnji in zgornji pas.

Izbira ene ali druge vrste trnov sistemov je odvisna od naslednjega:

• obremenitve na izdelku;
• nagibne konstrukcije;
• točke prekrivanja;
• dolžino span

Kot nagiba

Na podlagi kota nagiba so naslednji značilni trgi.

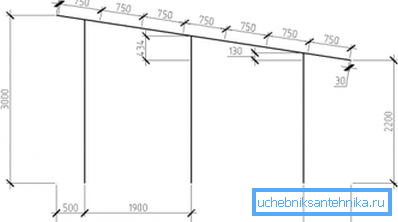

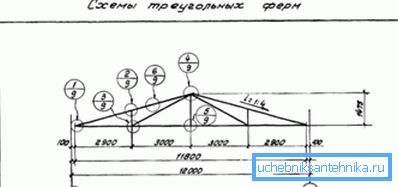

1. Konstrukcija z naklonom 22/30 °. Najboljša možnost pri gradnji majhnega prekrivanja. V tem primeru je najboljša trikotna konfiguracija. Za določitev njegove višine je potrebno deliti dolžino razdalje za 5. Glavna prednost takega analoga je majhna masa.

Bodite pozorni! Ko je dolžina razdalje večja od 14 m, je bolje dati prednost nosilcu z zavitki na vrhu / navzdol. Na zgornjem delu je nameščena plošča, dolga 1,5 / 2,5 m. Podoben sistem fuga vsebuje dva pasova z enakim številom plošč.

Pri izdelavi grobov iz profilne cevi, katere dolžina presega 20 m, se izvedejo s pomočjo podstrujnih konstrukcij. Povežite njihove podporne stolpce.

1. Če ima streha naklon 15/22 °, se višina bata določi tako, da se dolžino razpona deli za 7. Dolžina takih sistemov ne sme biti večja od 20 m. Če želite povečati višino konstrukcije, spodnji pas zdrobite.
2. Ko je naklon strehe, manjši od 15 °, je vgrajen trapezni izdelek. Njegova višina se določi tako, da se dolžini razdalje deli s številko 7/9. Njegova natančna vrednost je odvisna od specifične vrednosti naklona.

Oblika gradnje

Glede na konfiguracijo trnovega sistema profilnih cevi so razdeljene na naslednje vrste:

• enojna pobočja, katerih cena je najnižja;
• zabojniki;
• ravne kmetije;
• obokane strukture.

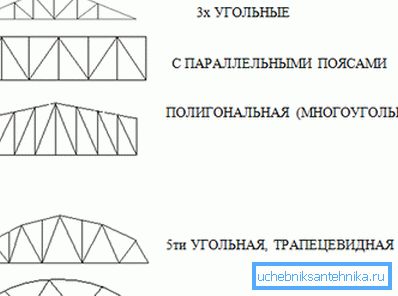

Pregled pasu

Kmetije z vzporednim pasom imajo takšne prednosti:

• enostavnost namestitve, ker je večina elementov enaka;
• dolžina cevnega traku in obreshetki je enaka;
• število sklepov je minimalno;
• zasnova je standardna (enotna);
• se lahko uporablja za mehko kritje.

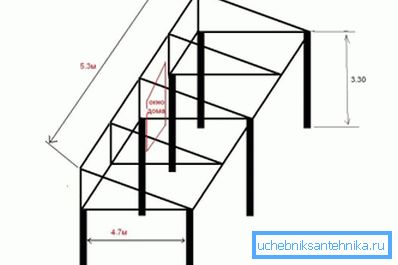

Pri izdelavi enostranske cevi iz lastnih roka dobite naslednje prednosti:

• trdi in trpežni vozli;
• odsotnost preveč dolgih elementov v središču zgradbe;
• stroški gradnje.

Poligonalne strukture imajo svoje značilnosti:

• se uporabljajo za stavbe z veliko maso;
• pri gradnji cevi se cevi uporabljajo ekonomsko;
• pomanjkljivosti te vrste kmetije - zapletenost in zapletenost namestitve.

Trikotne strukture so enostavne za namestitev. Uporabljajo se za strehe s strmim pobočjem. Od minusov je mogoče opaziti kompleksnost proizvodnih podpornih enot in visoke stroške materialov.

Gojitvene kmetije so razdeljene v naslednje sorte.

1. Trikotna mreža. Običajno se uporablja v strukturah z vzporednimi stranicami, manj pa v analogah trikotne ali trapezne oblike.
2. Diagonalni tip letve je težko in draga zaradi visokih stroškov materiala.
3. Rešetke originalnih obrazcev so opremljene ob upoštevanju značilnosti in velikosti frezal.

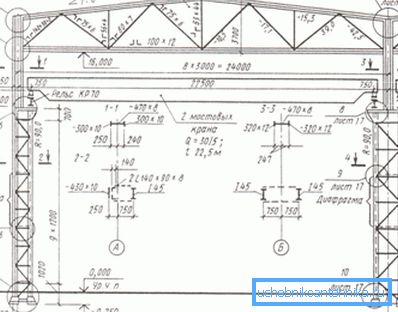

Izračun kmetije

1. Pred izračunom kmetije profilne cevi določite svojo shemo. V njem navedite odvisnost dolžine konstrukcije od kota nagiba strehe.
2. Izdelava sheme izberite konture pasov. Odvisni so od namena kmetije, vrste strehe in kota pobočja.
3. Nato določite dimenzije strukture. Če izberete njegovo dolžino, upoštevajte prihodnji kot strehe. Višina je odvisna od vrste tal, možnosti dostave kmetije in njegove mase.
4. Če je dolžina konstrukcije večja od 36 m, izračunajte gradbeno dvigalo.
5. Odločite se o dimenzijah plošč. To naredite glede na obremenitve, ki bodo vplivale na izdelek. Pri oblikovanju trinaste trikotne oblike mora biti kot naklona enak 45 °.
6. Končna faza je določitev razdalje med vozlišči. Naslednja je risba strukture.

Nekaj ​​nasvetov

Rezultati zasnove so odvisni od naklona strehe.

1. Če je to 6/15 °, je treba izbrati trapezoidno stojalo. Njegova višina naj bo povezana kot 1: 7 ali 1: 9 do dolžine razpona. Če bi po projektu morala biti višina stropov (podstrešja, podstrešja) večja, bodo zgradili poligonalne strukture.
2. Za enoslojne strukture z naklonom kotom 6/10 ° je bolje, da imajo prednost svoje asimetrične oblike.
3. Ko je naklon strehe 15/22 °, mora biti višina na nosilcu povezana kot 1: 7 do dolžine razpona. Če želite povečati višino stropa, je nameščen spodnji spodnji pas.
4. Če je nagib strehe 22/30 °, so izdelani trikotni furnirji. Njihova višina ne sme presegati petine dolžine razpona. (Glej tudi članek Arbor s profilne cevi: funkcije.)

Bodite pozorni! Za konstrukcijo konstrukcije in pred varjenjem brežine iz profila cevi, preberite SNiP št. II / 23/81, koda opisuje pravila o kovinskih konstrukcijah. Prav tako je treba preučiti SNiP št. 2.01.07 / 85, dokument obravnava temo obremenitev in vplivov.

Proizvodnja

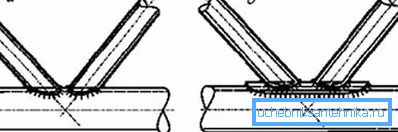

1. Za montažo ali pritrditev delov uporabite uparjene kotnike ali priponke.
2. Pri montaži zgornjega dela pasov, vzemite 2 T-vogala z različnimi dolžinami strani. Medsebojno jih popravite z manjšimi letvami.
3. Če želite priključiti spodnji del pasov, uporabite kota, ki imajo isto stran.
4. Pri izdelavi dolgih in volumetričnih nosilcev uporabite nadzemne plošče. Za enakomerno porazdelitev bremena uporabite par kanalov.

1. Stojalo je diagonalno montirano pod kotom 45 °, stojala - pri 90 °. Če jih želite sestaviti, uporabite vogalom v obliki črke ali T z enakimi stranicami. Popravite jih s ploščami.
2. Za vgradnjo celovitih varjenih tramov se ukvarjajo blagovne znamke.
3. Za olajšanje gradnje z zmanjšanim nagibom uporabite dodatne rešetke.
4. Pri urejanju dolge konstrukcije je treba namestiti le enako število panelov.
5. Razlika med obema kmetijama ne sme biti večja od 1,75 m.

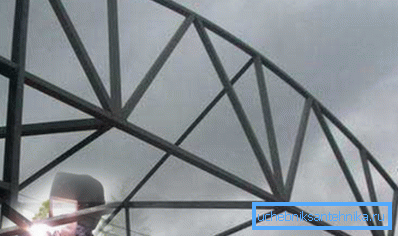

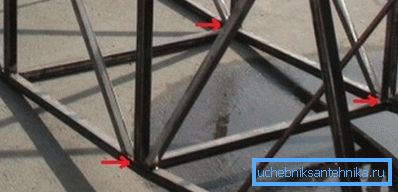

1. Ko sestavljanje sklopov s pomočjo spenjanja koncev, se prične varjenje grobov iz oblikovane cevi. To lahko storite samodejno ali ročno. Na koncu varjenja se očistijo vsi šivi. (Glej tudi članek Butt-Weld Pipe: Funkcije.)
2. Na zadnji stopnji je izdelek prevlečen z antikorozijsko spojino in nato z barvo.

Zaključek

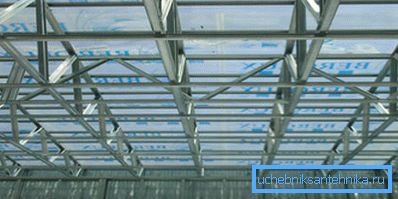

Sistemi, sestavljeni iz profiliranih cevi, so optimalna podlaga za kritje velikih in dolgih predmetov. So zapleteni in zahtevajo natančne izračune pred namestitvijo. Videoposnetek v tem članku vsebuje dodatne informacije o izraženi temi.
