Zmogljivost vodne cevi

Preden se pogovorimo o tem, kakšna je zmogljivost cevi, odvisno od premera in drugih parametrov, razumemo, kaj ta koncept pomeni na splošno. Če govorimo o suhih definicijah, je sposobnost preskočiti določeno količino tekočine v določenem časovnem obdobju. V našem primeru je to, koliko litrov vode lahko prehaja skozi sistem v 1 minuti.

Kako lahko izračunam

Možnosti, kako izračunati zmogljivost cevi, trenutno obstaja več. Uporaba matematičnih formul, pridobivanje podatkov iz specializiranih tabel in uporaba interneta (preberite tudi članek Popular methods for connecting pipes - podroben pregled).

V vsakem primeru pa boste potrebovali izvirne podatke.

• Minimalno morate vedeti vsaj približno dolžino črte, dlje kot trak, večji je premer sistema.

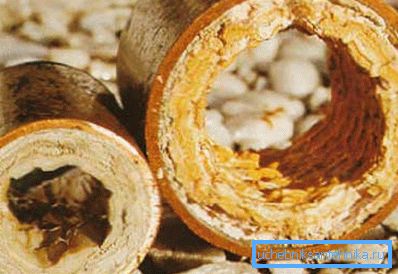

• Enako pomembno je zdaj material, iz katerega je izdelan sistem.. Jekleni cevovodi, ki so bili v preteklosti pogosti, imajo veliko upornost, poleg tega pa so takšni sistemi nagnjeni k prerazporejanju, s čimer se bo sčasoma zmanjšal. Polimerni materiali so bolj napredni in praktični, plastika ne zadržuje plastike in gladka površina ne povzroča motenj.

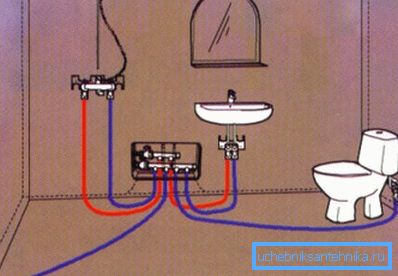

• Pri izračunu zmogljivosti cevi je pomembno vedeti, kje so točke za porabo vode, zato morate upoštevati, koliko od njih je lahko teoretično vključeno hkrati. Navsezadnje je zelo malo ljudi všeč situaciji, ko ko vklopite vodo v kuhinji, samodejno izgine v drugih krajih.
• Povprečen tlak v sistemu za oskrbo z vodo lahko dodate tudi obveznemu seznamu podatkov.

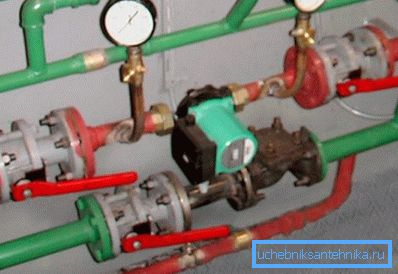

Pomembno: nenazadnje je skladnost s sistemom namestitve. Navsezadnje, če naklon nagnjenosti ali prekomerno število zavojev in mehanizmi zaklepanja niso upoštevani, se stroški energije povečajo in se pretok zmanjša.

Hkrati bomo rekli, da je izračun pretočnosti vodne cevi z matematičnimi formulami precej zapletena naloga. Za pridobitev točnih vrednosti je potrebno imeti poglobljeno strokovno znanje, poleg tega pa je treba podatke za izvedbo izračuna v vsakem primeru izvesti iz posebnih tabel. Zaradi jasnosti na sliki spodaj podajamo primer reševanja podobnega problema.

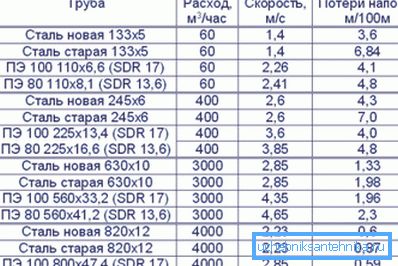

Zdaj je bila razvita celotna serija tabel, ki vsebujejo dovolj natančne podatke o prostornini tekočine, ki lahko prehaja na enoto časa, na primer tabele Shevelev. V teh materialih lahko najdemo podatke ne samo na jeklenih sistemih, temveč tudi izračune vseh obstoječih materialov, iz katerih je mogoče namestiti vodovod.

Najprej so to vse vrste polimerov, barvnih kovin, stekla in celo azbestnega cementa. Na spodnji sliki je primer takšne tabele.

Toda v naši napredni dobi so najbolj dostopni posebni programi na internetu, to so ti kalkulatorji. Sestavljeni so tako, da bi lahko katera koli oseba, brez napora, hitro pridobila informacije, ki jih zanima. Navodilo zahteva samo roke, da določijo določene značilnosti in takoj boste dobili točen rezultat.

Nasvet: to lahko še olajšate, zdaj pa v skoraj vsakem običajnem skladišču strojne opreme, pod pogojem, da nabavite materiale od njih, z veseljem boste izračunali nosilnost cevovoda.

Kako izbrati pravi premer

Premer oskrbe z vodo se šteje za eno glavnih značilnosti, saj je nemogoče izračunati zmogljivost cevi za zagotovitev normalnega delovanja sistema brez teh podatkov. Sistem lahko namestite iz katerega koli materiala, glavni preizkus pa bo še vedno premer.

Če si prizadevate prihraniti denar, vzemite cevi manjšega premera, nato pa, ko jih prečkate, tekočina povzroči turbulenco v jeziku turbulence strokovnjakov. Za ta pojav so značilne majhne vibracije in večji hrup. Posledično bodo povezovalni elementi sistema in cevi hitro propadli.

Povprečna vrednost hitrosti vode v sistemu, ki se upošteva pri izračunu, je približno 2 metra v 1 sekundi. Toda poleg tega, kot je bilo že omenjeno, je dolžina vodovodnega sistema zelo pomembna.

Odvisnost premera dolžine

• Pod pogojem stabilnega tlaka v komunalnih vodovodnih sistemih je za namestitev proge, katere dolžina je v območju 10 m, dovolj premera 20 mm. Še več, v zasebni gradnji z razumnim številom točk porabe vode se ta oddelek šteje za optimalnega.
• Za progo, katerega velikost lahko doseže dvajset metrov, je že priporočljivo uporabiti prerez 25 mm.
• Sistemi v dolžini od 30 do 50 m zahtevajo uporabo cevi s prerezom 32 mm.
• Sistemi z notranjim prerezom 50 mm se uporabljajo za vodovodne cevi od 50 do 200 m.

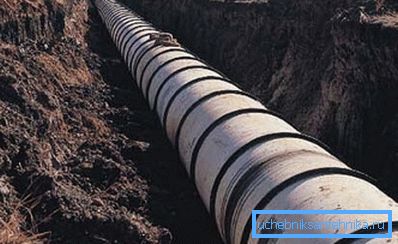

• Cevi s presekom 100 mm se uporabljajo za postavitev avtocest v zasebnem sektorju ali za napajanje distribucijskega sistema večnadstropnih stavb.

Prav tako je pomembno, da upoštevamo število hkratnih delovnih točk, se šteje, da lahko do 5 litrov vode na minuto preide skozi eno pipo v hiši. Iz te vrednosti je treba izračunati stopnjo porabe za hišo ali stanovanje.

V hiši je veliko različnih potreb po vodi, vendar če je število prebivalcev majhno, se lahko izračun porabe vode močno poenostavi.

Nekaj ​​besed o dimenziji

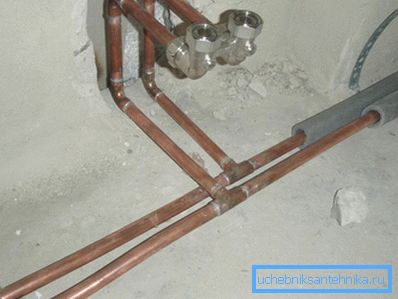

Premer vodovodnih konstrukcij je lahko označen z različnimi vrednostmi. Ljudje daleč od sanitarnih izrazov se uporabljajo za merjenje vsega s tradicionalnim metričnim sistemom, v milimetrih, centimetrih ali metrih. Toda strokovnjaki pogosto označujejo prečni prerez cevi v centimetrih, le baker in aluminijeve izdelke vedno merimo v milimetrih.

Ne bomo šli v izvor te razvrstitve, pravimo le, da je 1 inch enakovreden 25,4 mm. V dokumentaciji se lahko navedejo narekovaje, torej 1 = 25,4 mm. Vmesni odseki so tradicionalno označeni s frakcijami, npr. 1/2 - polni palec (12,7 mm) ali 3/4 - tri četrtine palca (19 mm).

Videoposnetek v tem članku prikazuje primere izračuna.

Zaključek

Cene nekaterih vrst cevi so lahko precej visoke, vendar ni nujno, da bi prihranili kakovost. Če pravilno izvedete izračun zmogljivosti cevovoda, lahko sistem namestite z dovoljenim prerezom za razumno denarno pomoč (glejte tudi člen Cevni priključek: cevovodi in jeklene konstrukcije).
