Cevni bender za profilno cev
Pri gradnji toplogrednih plinov, ki delajo na vrtni ploskvi ali polaganju cevovoda, je potrebno za določen kot zaviti cev ali kovinski trak. Za te namene obstaja poseben orodni cevni bender. Lahko ga kupite v trgovini ali izdelate cevni bender za profilno cev z lastnimi rokami. Takšna naprava je sposobna upogibati izdelke iz aluminija, bakra in jekla.
Vrste
Modeli naprav se razlikujejo po načelu delovanja:
- Najmanjša moč je ročno orodje, ki lahko upogne cev z najmanjšim premerom.
- Za večje izdelke bodo potrebne sile hidravličnega pogona. Ta model uporabljajo strokovnjaki in vam omogoča, da v kratkem času opravite veliko dela.

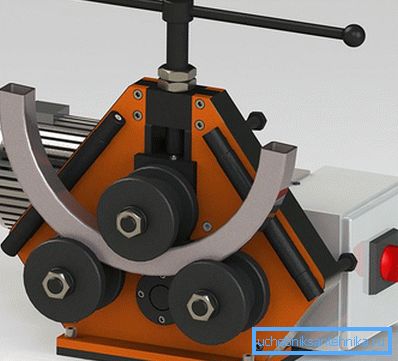

- Cevni bender z električnim pogonom je izdelan v stacionarni in mobilni izvedbi. S tem lahko zavojate cevi različnih premerov, ročni model pa je konfiguriran samo za eno velikost. Uporaba elektromehanskega orodja zagotavlja natančen naklon kota in ne povzroča deformacije profila cevi.
Vplivne metode
- Navijanje - cev je pritrjena na upogibni valj, ki ga zavrtite na sebi in ustvarite podan kot.
- Arbalestna metoda - cev leži na dveh stacionarnah valjev, tretja pa na sredini.
- Rolling - oblikovanje ima tri premične valje, ki se nahajajo v eni ravnini. Srednji valjček zvije in stisne izdelek.
- Zagon - cev je pritrjena na šablono, premični valj pa ga potisne okoli konture.
Cevi se ne morejo zviti v kateri koli kot, obstajajo posebni imeniki, v katerih so dopustne vrednosti označene za izdelke z različnimi prečnimi prerezi in debelinami sten.
Izdelava orodij

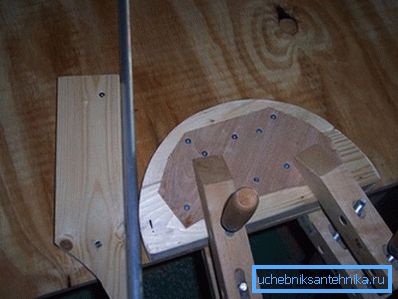

Torej, kako narediti orodje za upogibanje cevi? Najpreprostejša različica ročnega cevnega benderja je izdelana iz lesa. Predloga je razrezana, ki se ujema z obliko izdelka za upogibanje. Njegova debelina je nekoliko večja od velikosti cevi. Zagotavljanje zanesljive fiksacije vam bo omogočilo izrezovanje na dnu zasučenega profila. Vzorec je narejen iz dveh veznih plošč. Obdelovanec je trdno pritrjen na robu mize ali delovne mize. V bližini je vijačena lesena plošča, ki bo služila kot osrednja točka cevi.
Proces upogibanja aluminija ali tankoslojne jeklene profilirane cevi je naslednji: konec izdelka se vstavi v režo med šablono in postanko, ki je vzeta na nasprotni strani in jo nežno upogne. Cev leži na koncu lesene šablone. Če želite narediti manj napora, lahko v izdelek vstavite kovinsko palico ali na vrhu namestite večjo cev. Z njim lahko opravite lok za rastlinjak. Za namestitev dolge cevi je predloge nameščena na odprtem prostoru, na primer na steni ali ograji.

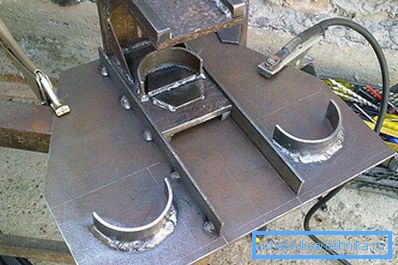

Po istem principu je zasnova izdelana iz kovinskih kavljev. Na podlagi je potreben polmer in podrobnosti se zapakirajo vzdolž linije. Njihov položaj se lahko spremeni za različne premeri upogiba cevi.
Ročni stroj za upogibanje
Za izdelavo ročnega cevnega odrivnika morate imeti (ali črpati) risbe in zanje izdelati potrebne dele. Zasnova cevnega odrivnika omogoča postopno upogibanje cevi v varčnem načinu. To napravo uporabljajo strokovnjaki, da ne bi deformirali izdelka.

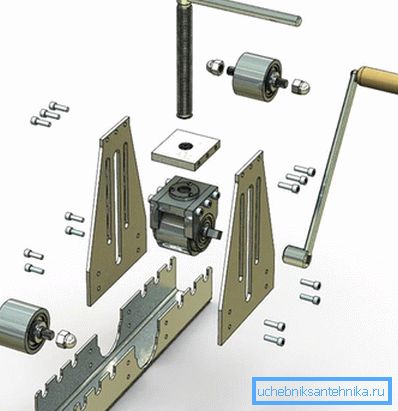

Okvir za stroj je lahko izdelan iz kovine ali lesa. Lažje je delo z lesenimi deli, vendar se hitro izrabijo in imajo nižjo produktivnost. Samozavestni modeli, v katerih se cevni vlečenje izvede z vrtenjem sredinskega tlačnega valja, vendar je lažje opraviti stroj s pomikanjem enega od podpornih valjev. Če je v takem načrtu nameščen verižni pogon, se bo učinkovitost povečala. Za izdelavo preprostega oblikovanja bo potrebno:
- Močna kovinska podlaga, ki je pritrjena na ravno površino.
- Vzamemo 4 pravokotne plošče, v katerih so izvrtane luknje za pritrditev gredi.
- Vijačne plošče so pritrjene na podlago.
- Valjčki z ustreznim premerom se vstavijo v končne žlebove. Gredi so pritrjeni s čepi in maticami.
- Zasnova za vgradnjo vpenjalne gredi, ki deformira cev, je narejena iz štirih oblikovanih cevi in plošče, varjene od zgoraj.
- V plošči je nameščena luknja za namestitev vijaka, s katerim se centralna gred pritisne in dvigne.
- Za pritrditev glavne gredi boste potrebovali U-profil, nameščen med stojalom. V njegovih stranskih delih so luknje za pritrditev gredi in vijak pritrjen na zgornjo ploščo.
- Ročaj za valjanje cevi je pritrjen na eno od spodnjih gredi.
Obstaja veliko možnosti za izdelavo cevi benders, jih odlikuje kompleksnost izvedbe. Videoposnetek bo pomagal obravnavati nianse opravljanja kompleksnega dela. Če nimate varilnega stroja in spretnosti za delo s kompleksnimi orodji, lahko naredite preprost predlogo.
Video
Oglejte si izbor videoposnetkov, ki prikazujejo, kako narediti najbolj preproste bende:

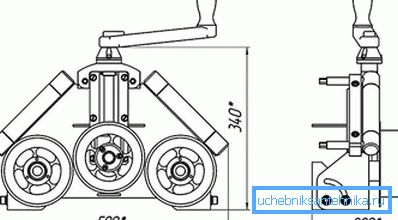

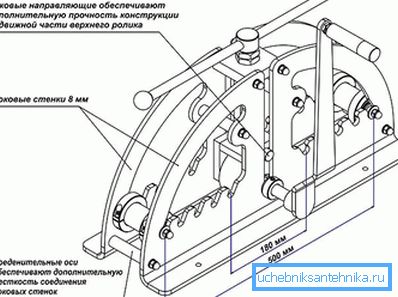

Sheme in risbe
