Kako izrezati nit na cevi

Pri izvedbi različnih popravil v zvezi z obnavljanjem elementov za oskrbo z vodo, zamenjavo vodovodnih naprav, grelnih registarjev in drugih stvari je potrebno uporabiti dele jeklenih cevovodov z navojnimi odseki. V tem članku bomo razložili, kako lahko sami odrežete niti na cevi. Če poznate funkcije rezanja in zaloge na ustreznem orodju, boste to nalogo opravili kvalitativno in relativno hitro.

Funkcije rezanja cevi

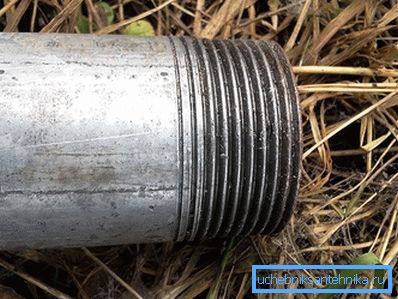

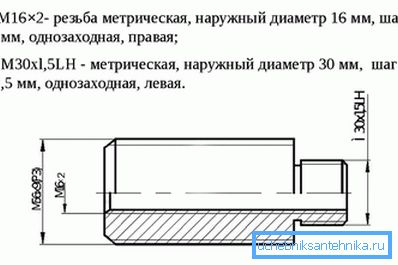

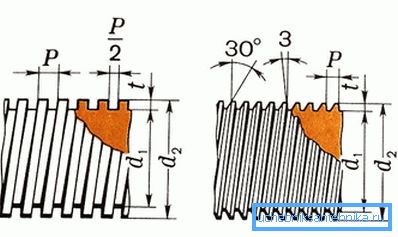

Dolgo se uporablja za rezanje navojev na cevastih elementih, ki niso metrični, ampak tako imenovani inčni navoj, ki se razlikuje od običajnega drugega kota profila navoja (55^? proti 60^? v metriki). Poleg tega ima palčni navoj manjšo višino, kar je razloženo z majhno debelino stene cevi.

Majhen korak pomeni, da bodo niti navojev dlje na isti dolžini niti. Skladno s tem se poveča zanesljivost povezave.

Niti je desno in levo. Pri gledanju na desno nit, ko gledajo s konca izdelka, gredo na desno in s tem na levo, na levo. Veliko bolj pogosto uporabljamo desničarsko nit.

Določitev, kateri nit na enem od navojnih odsekov je zelo preprosta: če se pri privijanju naležnega elementa zavije v smeri urinega kazalca, to pomeni, da je nit pravi.

Na vodni cevi smer obratov ni pomembna, saj se izdelki po priključitvi ne vrtijo, ampak ostanejo v mirovanju. Poleg navojev cevi v priključkih se uporabljajo tudi pritrdilne niti, katerih višina je večja. Izvaja se na strojni opremi in luknjah za njih.

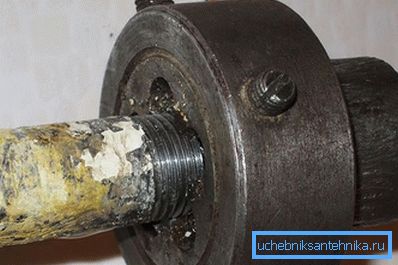

Metode navojev na cevi

Niti na ceveh za vodo se lahko s pomočjo dveh orodij razrežemo z lastnimi rokami - umre (imenuje se tudi Lerka) in vijakom. Kakšna je razlika med njimi?

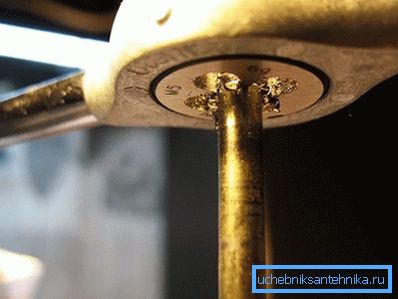

Matrica je ročno orodje za rezanje navojev, katerega zunanja stran ima sedež pod telesom v obliki dveh nasprotno razmaknjenih žlebov. In notranja stran je plošča z navojno luknjo in flavtami za odstranjevanje čipa, ki reproducirajo premer in višino potrebne nitke. Na koncu navojnega profila so tako imenovana stičišča. Izvajajo dvojno funkcijo: omogočajo enostavno centriranje odsekov dveh cevi, preden jih povežeta, in izboljša donos čipov, oblikovanih med navojem. Na končni površini matrice se uporablja oznaka premera niti. Za rezanje matrice se vstavi v ohišje gonila, ki je opremljen z odstranljivimi ročaji za obračanje matrice in pritrjen z vijaki.

Kako pravilno odrežite nit? Bolje je, če je rez iz cevi varno in enakomerno pritrjen v kovinskem podu. Najmanjša pristranskost bo pripeljala do dejstva, da se bo nit razrezala z nagibom. To bo vodilo do oslabitve stene cevi in ​​preobremenitve celotnega povezanega dela vodovodnega ali vodovodnega sistema.

Da bi zagotovili zanesljivo smer, bi morala biti majhen pregled plošče. V ta namen je vodilna puša privarjena na enega od koncev matrice, ki mora vstopiti v cev z majhno režo (ne več kot 0,2-0,4 mm), kjer je navoj rezan. Dolžina vodilne puše mora biti vsaj dva premera rezalnega navoja.

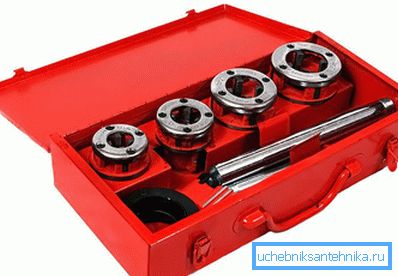

Klupp - bolj profesionalno orodje za rezanje navojev (ponavadi je nabor več objemov različnih premerov). Glavna razlika vijačne mize je, da so njene matrice drsne in so sestavljene iz štirih polov, zato jih je mogoče prilagoditi, da se lahko rezani z različnimi premeri, vendar v enem samem koraku. Ko namestite matrico v cevni odsek, se matice povlečejo na površino in pritrdijo v želenem položaju. Nastavitev relativnega položaja razcepljenih matric die se izvaja s premikanjem njegovega načrtovalnega pralnega stroja.

Vijačna matrica ima že v svoji konstrukciji vodilni element, tako da med uporabo ne pride do izrezovanja niti.

Še bolj praktična vrsta grbav se šteje kot prečka, pri kateri je predviden mehanizem za pregibanje. Navijanje ni opravljeno z vrtenjem, ampak z nihanjem gibov ročajev s hkratnim dovajanjem matrice. Klupp je nenadomestljiv, če želite rezati navoj na cevi, ne da bi ga odstranili iz cevovoda.

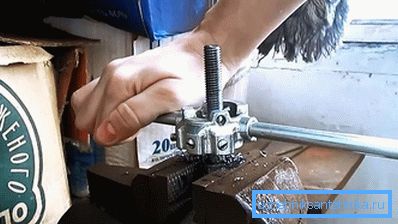

Tehnologija rezanja

Zaporedje navoja na cevi je sestavljeno iz naslednjih korakov:

1. Očistijo zahtevani del cevi od rje, porazdelijo barve in druge nepravilnosti zunanjega premera cevi.
2. Želeno področje cevi sprostite z maščobnim oljem ali sulfofresolom, tako da bo obremenitev na ročaju pri rezanju precej manjša. Enako velja za matrice / matrice.
3. Varno objemite cev v poškodb. V tem primeru konec cevi, ki štrli za rezanje, ne sme biti večji od 5-8 njegovega premera, v nasprotnem primeru ni zagotovljena natančnost rezanja. Umije z vodilom ali vijakom za vijake ne zahtevajo takšnih omejitev.
4. Cev je pripravljena za rezanje, pri kateri se z datoteko dobi svinčeni stožec z višino vsaj polovice višine matrice. Na tem področju je tvorjen delovni del navoja, če je to kritično, ga je mogoče odstraniti z žico.
5. Namestite mrtvico ali mrtvico in močno zavrtite gumb, da dobite zahtevan del z navoji. Ne smemo pozabiti, da bi morala biti dolžina rezane niti še nekaj potrebnih. Za zvestobo lahko večkrat potisnete ploščo po rezalnem delu.

Torej, če upoštevate navodila in priporočila, predlagana v članku, lahko hitro in natančno izrežete niti na cevi. Ali imate vprašanja na temo? Nato postavite vprašanja s pisanjem komentarja na članek.
