Kako priključiti kotel na vodovod: diagram montaže

Da bi bila hiša počivališče, je pomembno, da so življenjske razmere dovolj udobne. To je skoraj nemogoče brez vroče vode, kar vam omogoča vzdrževanje osebne higiene in vzdrževanje celotne čistoče. Pridobitev plinskega kolone je vedno odlična rešitev, vendar je na nekaterih področjih njihova namestitev enostavno nemogoča.

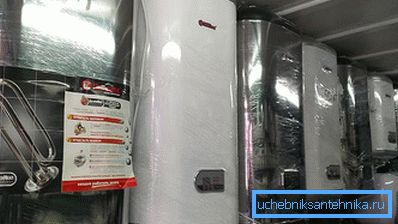

Načelo je eno, vendar obstaja veliko vrst grelnikov vode.

Grelnik je naprava za ogrevanje in konzerviranje vroče vode. Viri toplote so lahko različni elementi. Vsi grelniki lahko razdelimo na dve glavni vrsti:

1. Z rezervoarjem za shranjevanje.
2. Teče.

Oblika prvega je predvidevala prisotnost zmogljivosti. Lahko je drugačna. Da temperatura ne padne dlje časa, obstaja izolacija med notranjim rezervoarjem in zunanjo ploščo. Ponavadi je iz poliuretanske pene. Večja je njegova debelina, dlje bo voda ostala vroča. Drugi tip je zasnovan za takojšnjo vročo vodo. Ima manjšo velikost, njegova zasnova pa zagotavlja večje moči ogrevalnih elementov, kar zagotavlja hiter prenos toplote. Praviloma ima tako v prvem kot v drugem primeru uporabnik možnost nastaviti temperaturo na želeno. Krmiljenje termostata je lahko elektronsko in mehansko. To ne vpliva na učinkovitost, le na primernost, končni strošek in stroške naknadnih popravil.

Vsi kotli za skladiščenje so razdeljeni na:

• neposredno ogrevanje;
• posredno ogrevanje;
• skupaj.

V prvem primeru je v notranjosti rezervoarja grelnik, ki omogoča segrevanje tekočine. Nekateri modeli imajo dve ali več. Lahko jih spreminjate izmenično ali sočasno, da zagotovite izjemno hitro segrevanje. Hladna voda se napaja skozi šobo, ki je ponavadi na dnu. Izpust se izvaja skozi izhod, ki je blizu, vendar znotraj rezervoarja je daljši in doseže skoraj do vrha, kjer se vroča voda dvigne.

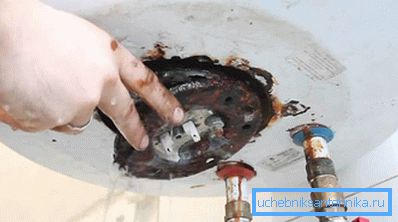

V bližini grelnega elementa je magnezijeva anoda. To je majhna kovinska palica, ki preprečuje nastanek skale na stenah. Prednosti te rešitve so enostavna namestitev, pa tudi pomanjkanje potrebe po uskladitvi naprave z različnimi storitvami. Rezervoarji imajo lahko vodoravno in navpično lokacijo.

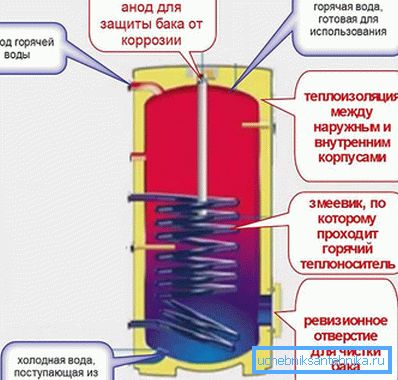

Indirektni ogrevalni kotli so običajno vgrajeni v ogrevalni sistem ali funkcijo v povezavi s sončnimi sistemi (posebni paneli, hladilno sredstvo, v katerem se segrevajo z uporabo sončne energije). Strukturno je popolnoma enak tank kot prvi tip, vendar ima izolacija ponavadi večjo debelino. Tudi v njih je odsoten TEN. Ogrevanje se izvaja s pomočjo tuljave, skozi katero oddaja ogrevalni krog ali iz drugega sistema. Namestijo jih lahko na steno in na tla (za rezervoarje z veliko kapaciteto).

Zasnova ima posebno pregledno okence, ki omogoča vzdrževanje. Poleg vstopa in izhoda lahko pride še še dve. Njihov namen je organizacija sistema recikliranja. Ustvari se ločeno vezje, vzdolž katerega se vroča voda iz rezervoarja nenehno premika. To je potrebno, da zagotovimo nenehno mešanje plasti tekočine znotraj pogona in kompenzacijo razdalje do sistemov, ki jih je mogoče zložiti. V nekaterih primerih, dokler voda ne doseže, večina ostane znotraj sistema ali izgubi svojo prvotno temperaturo. Običajno je proizvajalec postavil možnost nameščanja grelnika, ki to podvrsto pretvori v tisto, ki bo opisana spodaj. Prednost te rešitve je maksimalna uporaba učinkovitosti ogrevalnega sistema.

Od minusov je mogoče opaziti kompleksnost instalacije, pa tudi nezmožnost uporabe v poletnem obdobju brez dodatnega grelnika.

Kombinirani sistemi so združili vse najboljše od zgornjih dveh možnosti. Obstaja tudi tuljava za indirektne ogrevalne in grelne elemente. Slednje lahko aktivirate, ko moč ogrevalnega kroga ni dovolj ali pa poleti, ko ni ogrevanja. Pomanjkljivosti takih sistemov so precej zapletene postavitve in nekaj nadvladljivosti pri vzdrževanju. Prav tako bo moral najti primerno mesto, ker dimenzije so odlične.

Nasvet! V nekaterih vrstah indirektnih grelnikov je več tuljav. Omogočajo povezavo več sistemov za sproščanje toplote ali pa je eden od njih namenjen uporabi tekoče vode.

Kaj izbrati

Če vam je težko izbrati, potem morate analizirati naslednje točke:

• Kje je načrtovana namestitev grelca? Če je grelnik kupljen za zasebno hišo, v kateri je avtonomen ogrevalni sistem, potem je smiselno razmišljati o nakupu indirektnega kurilnega ogrevanja. Lažje je najti ločeno mesto namestitve. Prostornina bo omejena le z dodeljenim prostorom. Hkrati bo en aparat dovolj, da zagotovi vse točke vode. Za majhne apartmaje, kjer je prostor omejen in je le en tuš kabina brez kopalnice, je smiselno razmišljati o pretočnem grelniku. Ne potrebuje veliko prostora in omogoča hitro segrevanje. V drugih primerih je primeren električni kotel za ogrevanje.
• Koliko ljudi živi v isti hiši? Od tega bo odvisno od moči in volumna naprave. Ne mislite, da je večja zmogljivost, boljša je za končnega uporabnika. Dejansko lahko ta pristop povzroči iracionalne odpadke na električni energiji. Navsezadnje se lahko dejansko porabi le 50 litrov, 200 pa se ogreva. Za enega prebivalca zadostuje rezervoar 30 litrov. Ta volumen je dovolj za udobno prhanje, umivanje posode in pranje zjutraj. Za družino 2/3 ljudje potrebujejo napravo za 50-80 litrov. V tem primeru bodo vsi lahko prhli z majhnim intervalom. Za kuhinjske potrebe je dovolj ogrevane vode itd. Če je 4 ali več ljudi, potem morate pogledati proti rezervoarju z zmogljivostjo 100 ali več litrov.
• Za kakšne namene se bo naprava v glavnem uporabljala? V nekaterih primerih je smiselno razmejiti področja porabe tople vode. Na primer, najpogosteje vročo vodo se uporablja za pranje posod in pranje. Za te namene lahko postavite ločen kotel z majhno kapaciteto - 10 do 20 litrov in vključite večji grelec v primerih, ko je treba prhe ali kad. Pri prvih so razvili posebne vrste z zgornjimi priključki, ki so nameščeni neposredno pod umivalnikom in ne zajemajo veliko prostora.
• Ali obstaja avtonomen ogrevalni sistem? Če ni, potem morate gledati na stran z električnimi grelnimi elementi. Razen kadar obstaja ločen heliosistem.
• Kakšen je pogoj električnega napajanja? To je pomemben dejavnik, ki lahko vpliva na izbiro moči TENA. Najpogosteje načrtuje električne grelnike z zmogljivostjo 1,5 kW za velike količine? 2? 2,5 kW. Za potrošnike s 3 kW in več je potrebna ločena napajanja. Prav tako skrbite za prisotnost ozemljitve.
• Ali bodo stene vzdržale načrtovane obremenitve? 80 litrski kotel lahko tehta do 20 kg, kar pomeni, da bo ob napolnitvi z vodo tehtalo 100 kg ali več. Za ohlapne gradbene materiale je to neznosno breme. V takih primerih je morda treba namestiti prek strojne opreme ali namestiti posebno kovinsko ploščo, ki bo razdelila tovora.

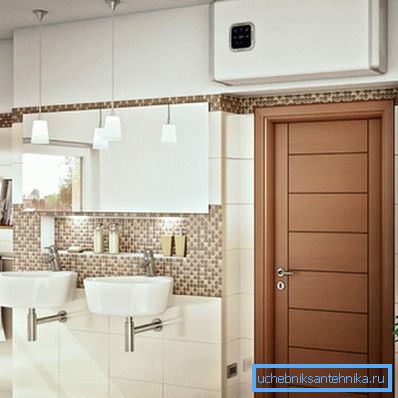

Nasvet! Poleg tega je treba pri izbiri upoštevati tudi konfiguracijo strukture Kotlovnica ni nujno valjasta, kot smo bili. Moderne rešitve imajo tudi možnosti Slim, pri katerih se premer zmanjša na najmanjšo možno velikost. Poleg tega so pravokotne naprave. Natančneje, nekaj manjših cilindričnih rezervoarjev je lahko tudi znotraj, vendar ima zunanja lupina drugačno obliko. Za takšne izdelke je lažje izbrati prostor za namestitev, zajemajo pa tudi manj prostora.

Električni grelci so lahko tudi drugačni. Najpogostejši pri uporabi grelnika - cevni električni grelec. Je v neposrednem stiku z vodo, kot je kotel. Za to možnost je potrebna ozemljitev, da se odpravijo vsi potresni tokovi. Bolj progresiven je suh grelni element. V tem primeru so v vodni stolpec vgrajeni posebni rezervoarji, v katere je vstavljen grelnik. Temperatura ne prenaša neposredno, temveč prek "posrednika". Ta rešitev je bolj smiselna z vidika primernosti za popravilo, saj ni potrebno odstraniti posode, ga izprazniti in odstraniti spodnji pokrov. Dovolj je samo, da dobite dostop do grelnikov.

Priprava za montažo

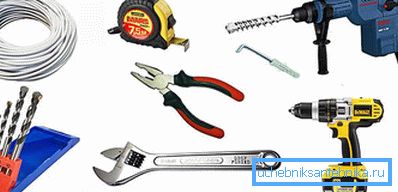

Preden začnete z delom, boste morali pripraviti orodje:

• perforator;
• potreben premer vrtanja
• klini in kljuke;
• kabel primeren za prerez;
• rulet kolo;
• vrtanje;
• 2 nastavljivi ključi;
• ravni stavbe.

Potrebna oprema bo odvisna od specifičnih vrst cevi, o tem bo razloženo kasneje. Odločite se za mesto namestitve. Bolje je, če bo preprosto dobavljalo električno energijo, prav tako pa je dobro, če je porazdelitev vode blizu, tako da bo manj od izgube na poti od vira do mešalnika. Če je zunanji rezervoar iz navadnega jekla, potem prostor ne sme imeti konstantne visoke ravni vlage, ker To bo povzročilo korozijo. Zaželeno je ohranjati konstantno pozitivno temperaturo v notranjosti. V nasprotnem primeru bo treba zagotoviti, da shema zagotavlja zaščito pred zamrznitvijo, ki bo samodejno vključila grelni element ob upoštevanju okoliških pogojev. Prav tako je treba analizirati stanje sten, kot je opisano zgoraj, in kupiti dodatne trakove.

Nasvet! Električno vezje za priključitev kotla mora nujno vključevati varnostno napravo. Ujemal bo najmanjšo trenutno uhajanje in pravočasno ustavil pretok, kar bo preprečilo, da bi bil uporabnik poražen.

Splošni trenutki

Ne glede na cev, ki jo potrebujete za stransko vrstico, obstaja nekaj osnovnih točk, ki jih je treba upoštevati v vsaki situaciji.

• Pred začetkom kakršnega koli dejanja je tok blokiran, da se prepreči poplave. Običajno se ventil nahaja pred merilnikom vode.

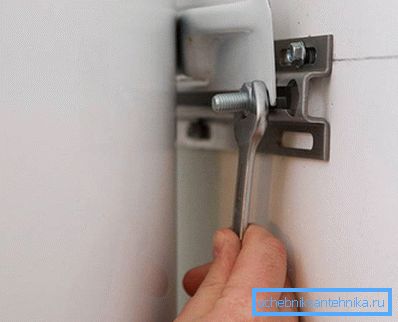

• Če je grelnik nameščen na steno, se s perforatorjem izvrta dve luknji. Če želite izračunati pravilno razdaljo med centri, jo najprej izmerite na plošči, ki je privarjena na kotlu. Nato se nalepke prenesejo na steno in poravnajo v eni ravnini s pomočjo stopnje stavbe. V luknje se vstavijo zatiči, pri čemer so kljuke zasukane ali so sidrni vijaki s kavljem takoj vstavljeni. Rezervoar je odložen, zato je treba upoštevati, da razdalja do stene ni prevelika, ker potem bo obremenitev pritrdilnih elementov višja. V navpični ravnini mora biti raven po ravni. To je mogoče doseči z uporabo nastavljivega stojala, ki je običajno v oblikovanju ali oblogah.
• Najprej je na ceveh kotla nameščen snemljiv ameriški priključek. To je pomembno, ker pri servisiranju enote bo veliko lažje izklopiti iz sistema.
• Nato namestite krogelne ventile. Ne morete kupiti posameznih predmetov, ker Obstaja mehanizem zaklepanja z Američanom.
• Nepovratni ventil je nameščen na dovodu hladne vode, preprečuje odtok, ko tekočina izgine v celotnem sistemu, s peskalnim ventilom se zagotovi, da se presežek izprazni med ogrevanjem in ekspanzijo.
• Obstaja še ena možnost povezave. Pri dovodu cevi hladne vode je najprej navrta. Črpalka za izpust vode je povezana z eno od svojih vej. Drugič - tlačni ventil in še en dotok, ki bo prekrival celoten pretok.
• Priključite cev, da izpraznite odvečno vodo.
• Vsi navojni priključki so zapečateni s vlečnim ali teflonskim trakom.

Nasvet! Če je znano, da v sistemu obstajajo pritiski, ki so večji od moči kotla, potem morate poleg varnostnega ventila namestiti tudi zaščitno gonilo. Njegova naloga bo normalizacija pritiska na sprejemljive vrednote.

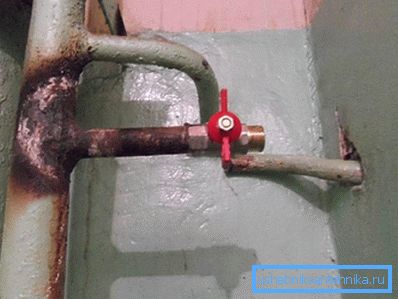

Priključek na kovinske cevi

V stanovanju stare hiše se običajno uporabljajo ožičenja iz kovinskih cevi. Povezovanje z njimi je v določenem smislu moteče, vendar ni posebej težavno. Če se ne morete povezati z vtičnico, bo glavni element, ki ga potrebujete, sedalo. To je kovinska objemka z gumijastimi tesnili, ki zagotavljajo povezavo z dovodnim in izpušnim sistemom. Ali ga je treba izbrati za določene cevi in ​​mora biti navojna povezava vključena? ".

• Določeno je najboljše mesto za izvajanje povezav.
• Čisti barvo na širino tie-in.
• Zgornji del sedla se nanaša na cev in je označena luknja.
• Nato morate na označeni oznaki vrtati luknjo.
• Enako velja za cev, skozi katero se bo vroča voda izpraznila.
• Na pripravljenem kraju medicinske sestre. Pomembno je, da pazljivo namestite gumijaste tesnila, da ne bi prišlo do puščanja v prihodnosti. Spodnji del je nadomesten in varno pritrjen s sorniki.
• Zadnji korak je, da povežete vlečno mrežo in kotel s sestavljenim kompletom dodatne opreme. Za to je bolje uporabiti fleksibilno cev iz nerjavečega jekla.

Nasvet! Druga možnost ne bi bila uporaba tie-in, ampak z uporabo tee. V ta namen se s pomočjo brusilca razreže majhen odsek cevi. S pomočjo merilnika se z dveh strani razreže navoj, pritrjena je črtica in priključek izveden s prožno cevjo.

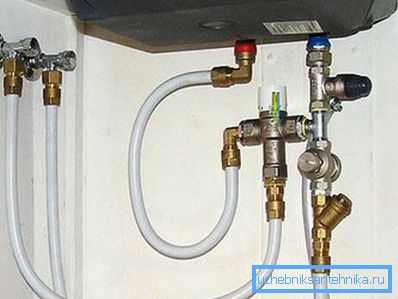

Priključek na kovinsko plastično cev

Za izvedbo teh del boste potrebovali dve čevlji za kovinsko plastično cev. Če jih nameravate povezati s kotlom s prilagodljivo cevjo, jih je treba vzeti s prehodom na nit v? ", Če je oskrba predvidena s pomočjo iste cevi, mora biti izhod 16 mm. Poleg tega boste morali kupiti prehod iz cevi iz plastike na navojni povezavi.

• Izberite mesto za izvajanje povezav.
• Označena je glede na velikost čepa minus del cevi, ki gre v povezave.
• S pomočjo posebnih škarij izrežite majhno površino.
• Odvijte matice iz čepa in skupaj z zapornimi obroči postavite na dve šobi. To je pomembno storiti zdaj, ker potem bo nemogoče.
• Cevi na obeh straneh se prepleta s posebno napravo. Za to lahko uporabite navaden izvijač.
• Vstavljen čaj. Cevi se potopijo do postaje. Dva prstana sta premaknjena, nato pa je vse pritrjeno z maticami s ključem.
• Če je bil čep z navojno povezavo, se povezava izvede s pomočjo gibkih cevi, kot v prvi različici.
• Če je oskrba načrtovana s cevjo, se izrežita dva segmenta, katerih velikost bo enaka razdalji od tee do adapterja.
• Adapterji so nameščeni na krogelne ventile.
• Cevni odseki so nameščeni v čepih in adapterjih.

Nasvet! Armature se uporabljajo tudi za kovinske cevi iz plastike, ki jih je treba pod pritiskom. V tem primeru bo zaporedje dejanj enako, vendar boste dodatno potrebovali orodje za stiskanje.

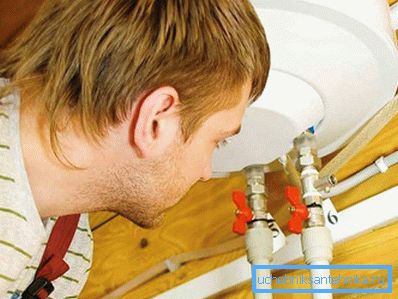

Priključitev na cevi iz polipropilena

Poleg tega boste potrebovali spajkalnik za plastične cevi, posebne škarje, dve čevlji, dva adapterja za navojno povezavo (MRN ali MRV), vse bo odvisno od navoja, s katerim so vgrajeni pipi in varnostni ventili, kot tudi vogali - njihovo število bo odvisno od zahtevnosti konfiguracije vodovod.

• Izberite mesto za povezavo.
• Cev se razreže do širine čepa minus 2 cm. Približno 1 cm se potopi v čep na vsaki strani.
• S pomočjo spajkalnika se cev in priključek segrejeta, po kateri sta medsebojno povezana. Po artikulaciji jih ni mogoče zviti, ker bodo privedli do slabe tesnosti.
• Nadalje s pomočjo cevnih odsekov in vogalov postavimo plašč na cevi kotla.
• Na koncu spajka s kovinsko nitjo.
• Vse je varno povezano in zategnjeno.

Nasvet! Dobro je, če je pred bojlerjem nameščenih nekaj bučk z filtrirnimi filtri, kot tudi solni filter - zmehča vodo in zmanjša količino usedlin na stenah in grelnem elementu.

Posredni bojler

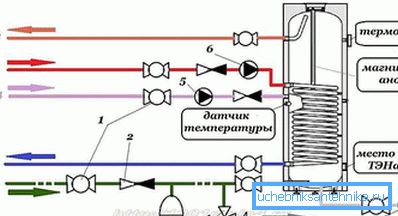

Sistem napajanja cevi bo enak kot pri električni izvedbi. Vendar pa obstajajo nekatere odtenki, kako pravilno urediti kontur ogrevalnega sistema.

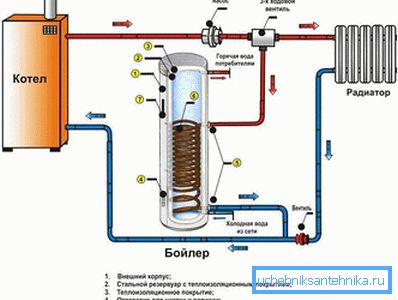

Prva shema vključuje povezavo s prisotnostjo blokirnega mehanizma za 3 zavoje. Bistvo je, da je temperatura termostata nastavljena nižje kot na termostatu kotla. Voda, ki prihaja iz grelnika, gre v ogrevalni sistem. Takoj, ko voda v kotlu segreje na vnaprej določeno temperaturo, ventil odseka tok do ogrevanja in sprosti vodo v rezervoar. Tako je prednostna naloga enote sanitarne vode.

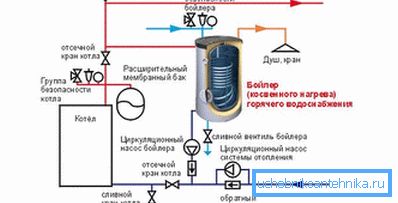

Druga vključuje prisotnost dveh črpalk prisilnega kroženja. Eno, kot ponavadi, je na povratni cevi ogrevalnega sistema, druga je tudi na povratni cevi, vendar že tista, ki prihaja iz kotla kotla. Njihovo delo nadzira termostat. Takoj, ko se temperatura v njej zmanjša, se začne črpalka za shranjevanje in se izklopi, ki kroži okoli celotnega ogrevalnega krogotoka, in obratno.

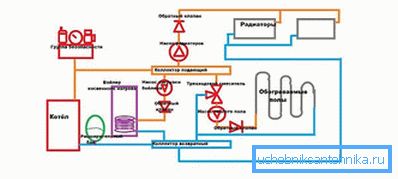

Tretja metoda bo koristna, če hiša uporablja radialni ogrevalni sistem. Ima zbiralnik, iz katerega lahko segreje vroča voda iz kotla tako na vročo tla kot na radiatorje. V takem sistemu bo potrebno namestiti hidravlične puščice. To bo nadomestilo razliko v tlaku, ki bo obstajala zaradi delovanja več črpalk za posamezna vezja.
