Kako upogniti profilno cev

Razvoj proizvodnih tehnologij je omogočil nastanek številnih enostavnih materialov, ki olajšajo izvajanje številnih vrst dela. Profil cevi so dober primer takega materiala. Uporabljajo se lahko za ustvarjanje različnih okvirnih struktur. Cevi so na voljo in priročne pri delu. Vendar včasih obstaja potreba po njihovem upogibanju in lahko pride do nekaterih težav. V zvezi s tem razmislimo o tem, kako upogniti profilno cev.

Najprej je treba navesti nekaj splošnega opisa problema in predstaviti približni vektor iskanj za njegovo rešitev. Torej, glavne težave pri upogibanju kovinskih cevi so v tem, da med izvajanjem nalog z rednimi metodami pride do drobljenja roba in cev izgubi svoje močne lastnosti. Vendar pa izhod ni niti eden.

Pipe benders

Kot primer najpogostejšega načina upogibanja profilne cevi je uporaba posebnih naprav, ki se imenujejo cevi. Te naprave imajo lahko drugačno strukturo in jih lahko fizično prizadevajo posamezniki ali pa so električni. Načelo delovanja je podobno. Cev je vstavljena znotraj naprave in je upognjena pod vplivom elementov.

Na primer, obstaja model, katerega princip delovanja temelji na vrtenju več valjev. Dva od njih sta fiksirana vodoravno in tretja se premika navpično. Cev položimo na vodoravne valje in pritisnemo proti tretjem od vrha. Potem se valji vrtijo (za ročaj ali električni motor) in cev, ki prečka celotno dolžino med njimi, pridobi rahlo upogibanje. Nato se zgornji valj pomakne, postopek pa se ponovi. Tako je cev nagnjena v želeni polmer. Moram reči, da je ta metoda najlažja in najvarnejša in da se cevni bender lahko naredi ročno.

Folk metode

Nato morate razmisliti o več načinih ukrivljanja profilne cevi s folk metodami.

Bolgarščina

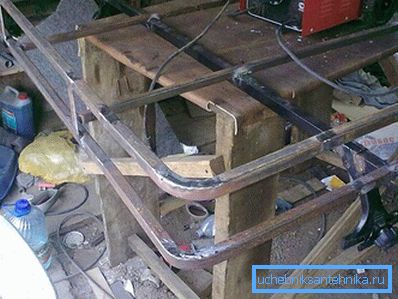

Prvi od teh se lahko šteje za varianto z uporabo kotne mlinice in v kolokvijalnem "brusilniku" z nameščenim rezalnim kolutom za kovine. Bistvo metode je v tem, da se po celotni dolžini cevi izvede vrsta rezov, približno tretjina debeline cevnega odseka. Nadalje, z uporabo katerega koli stacionarnega predmeta kot poudarka, je cev nagnjena do želenega premera. Vrzeli, oblikovani na zunanji strani krivine, so varjeni z električnim varjenjem in šivi se očistijo. Metoda je bolj naporna, kot je opisana zgoraj, in jo je težko uporabiti pri izdelavi dekorativnih delov, vendar je realno, da se cevi na ta način upognejo in po potrebi lahko uporabijo.

Pomlad

Druga priljubljena metoda upogiba cevi brez cevnega benderja je uporaba vzmeti. Lahko je narejen iz jeklene žice s profilno cevjo, katere zunanji prerez je nekoliko manjši kot notranji prerez ukrivljenega. Žica je upognjena v vzmet in vstavljena v cev. Nato se cev segreva z ventilatorjem, preden se pridobi značilna lestvica in se pregiba preko postaje, na primer starega kolesa z avtomobilskim kolesom. Po potrebi se ogrevanje lahko izvede večkrat. Pomlad znotraj bo ustvaril določen upor, robovi pa ne bodo objemali. Da bi vzmet iztegnil, se lahko en del žice pritrdi na enega od njegovih robov. Nezaželeno je, da vzamemo vrv, ker lahko pod vplivom vročine izgore in izvira ni mogoče izvleči. Položaj ni kritičen, če pa se morate upogniti več kot eno cev, potem težko želite narediti drugi pomlad. Metoda zahteva tudi napor, vendar je veljavna in se lahko uporablja.

Ogrevanje

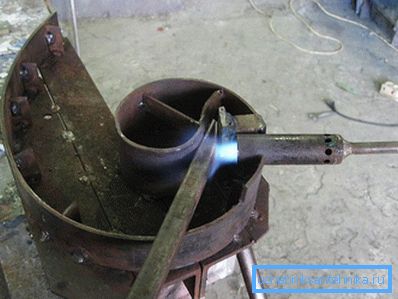

Tudi cev se lahko upogne na vnaprej pripravljeno obliko. Za olajšanje postopka upogibanja s segrevanjem cevi z rezilom ali gorilnikom.

Led

Druga možnost za upogibanje profilne cevi doma je uporaba ledu. Metoda je sestavljena iz naslednjega: en konec cevi je zamašen z zamaškom, na primer iz lesa, po katerem se voda vlije v notranjost. Drugi konec cevi je podobno zaprt in cev nekaj časa ostane na hladnem. Kot referenčno točko lahko pustite vsebnik z vodo poleg nje. Voda med zamrzovanjem se nagiba k razširitvi, zato notranji pritisk na stenah omogoča izogibanje gubam robov. Metoda, odkrito rečeno, je zelo eksotična in je težko uporabiti v primeru, ko potrebujete čudovito in celo upogibno, vendar če ni druge možnosti, potem bo to storilo.

Vsaka od teh nalog ima svoje prednosti in slabosti, vendar deluje in se lahko uporablja.

Video

Ta videoposnetek prikazuje, kako se profilne cevi na 90 stopinj upognejo v posebej izdelani napravi:

Ta cevni bender je lahko enostavno izdelan z lastnimi rokami:
