Montaža cevi iz polipropilena

Plastične cevi postopoma nadomeščajo kovino v vseh inženirskih sistemih doma - vodovodne, ogrevanje in kanalizacijo. Njihovo priljubljenost je spodbujala dolga doba delovanja, razumna cena in enostavna namestitev. Cevi iz polipropilena so primerne za prevoz tople in hladne vode. Vsebujejo stabilizatorje, ki zagotavljajo posebno odpornost proti visokim pritiskom in temperaturnim spremembam.

Vsaka oseba lahko ročno izdelavo cevi propilena in s kakovostno povezavo ne potrebuje strokovnega znanja - dovolj je slediti tehnologiji.

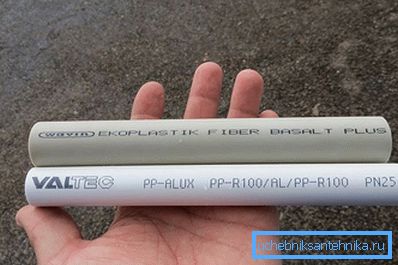

Označevanje

Cevi iz polipropilena so primerne za vse namene, vendar jih je treba izbrati glede na značilnosti, označene z oznako:

• PN 10, 16 - Tanka stenska cev se uporablja za dovajanje hladne vode.
• PN 20 - ojačan s steklenimi vlakni in se lahko uporablja za vročo in hladno vodo.
• PN 25 je cev z debelimi stenami in plastjo aluminijastih ojačitvenih folij, ki se uporablja v ogrevalnem sistemu in talnem ogrevanju.

Ojačitev cevi se izvaja, da se kompenzira širitev pri segrevanju. To je velika pomanjkljivost propilena, saj izgubi obliko pri temperaturah nad + 20 ° C. Postavitev aluminijastega traku med plastične plasti preprečuje podaljšanje materiala. Premer cevi je v velikem obsegu od 16 do 125 mm.

Pros cevovoda za propilen

• depozit apnenca se ne nanese na gladko površino plastike;
• nizka teža olajša namestitev;
• temperaturne meje delovanja od -10 do +90 ° C;
• obstojnost 50 let;
• ne počivajte, ko voda zamrzne;
• niso vodniki električne energije.

Če želite podaljšati življenjsko dobo ogrevalnega sistema cevi propilena, je treba spremljati temperaturo vode v območju +70 ° C.

Načini razdeljevanja vodovodnih cevi

Cevna napeljava od točke povezave do glavne cevi do končnih točk - pipe, stranišča, kopalne kadi, so lahko odprti ali skriti v steni. Druga možnost ne pokvari videza hiše, vendar je težje namestiti in uporabiti. Zahteva trdne odseke cevi in ​​dostop do sklepov. Z odprto metodo se cevi položijo v tla in v navpični ravnini - v kotih prostorov.

Shema ožičenja je zbiralec - hladno in vročo vodo se dobavlja v skupni zbiralnik, od nje pa je usmerjeno točko in dosledno - to je preprostejši način, ko se cevi izvajajo neposredno s čevlji. Obstaja še ena možnost z vtičnimi vtiči, vendar ni priljubljena.

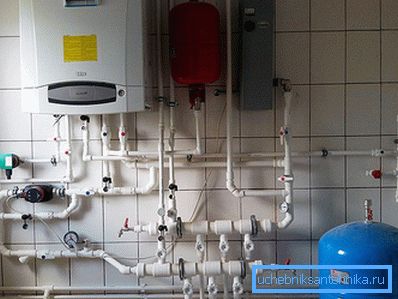

Ogrevanje postavitev

Pri izdelavi načrta vgradnje ogrevanja se navedejo vse podrobnosti, označen je položaj priključkov in adapterjev. Označuje mesto pritrditve cevi in ​​radiatorjev. Priključek je izveden z eno ali dvema cevema, spodaj ali s strani. Majhna linearna širitev je povezana tudi z ojačenimi cevmi, kar je treba upoštevati pri oblikovanju. Ergonomija sistema - pomemben kriterij, je potrebno določiti najmanjše število obratov.

Namestitvene funkcije

Cevno povezavo opravljata oprema, ti deli so navoji, se uporabljajo za izdelavo snemljivih spojev in izdelani iz ene plastike, ki se uporablja za izdelavo trajnega varjenega spoja. Povezovalni elementi morajo biti dobre kakovosti, ker je od nje odvisno tesnost cevovoda. Ne nameščajte deformiranih delov. Pri zavijanju se uporabljajo vogali ali pa so cevi ukrivljene s posebno tehnologijo, kar ni vedno mogoče. Spajkanje navpičnih in vodoravnih delov enote se opravi pod pravim kotom, da se zagotovi nemoteno toplotno širitev. Če se cevovod z vročo in hladno vodo nahaja v bližini, mora biti vroča višja, v nasprotnem primeru bo kondenzat na hladnem.

Navojni elementi so dragi, zato poskušajo natančno šteti njihovo število in jih ne zaračunavajo z zalogami, pribor in cevi pa so cenovno dostopni, zato jih kupijo več od zahtevane količine, saj se lahko nekateri materiali med neuspešnim varjenjem poslabšajo.

Pritrditev cevi se izvede s korakom 500 mm, ga je treba kupiti z ostalim materialom. Dela na cevi za spajkanje se izvajajo pri sobni temperaturi, ki ni nižja od +5 ° C.

Orodja za delo

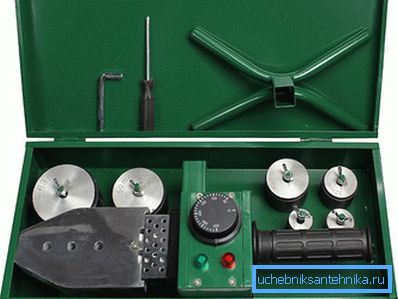

1. Električno spajkalno železo za gospodinjstvo za cevi z nizom šob želenega premera.
2. Ostro škarje za kovine.
3. Roulette, svinčnik.
4. Brivnik - orodje za odstranjevanje ojačanih cevi.

Materiali

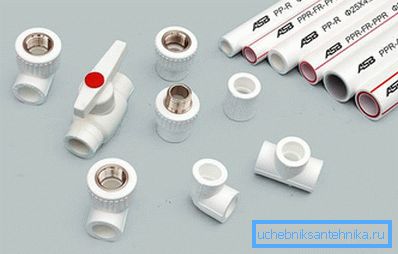

Poleg plastičnih cevi želenega premera, ki imajo standardno dolžino 4 m, boste potrebovali opremo:

• spojke za ravne dolžine;
• Teski in križi za veje;
• čepi za hermetično tesnjenje koncev cevi;
• navojni priključek za povezovanje z instrumenti in ventili;
• krogelni ventili;
• spone za montažo cevi na stene.

Cevovod je nameščen po namestitvi vodovodnih in pritrdilnih radiatorjev. Postavitev cevi je označena na stenah, pritrdilni elementi so označeni z označevanjem.

Spajkanje

Za namestitev cevi se odločijo za primerno mesto, lahko posamezne vozlišča spajate in jih nato priključite na skupni cevovod.

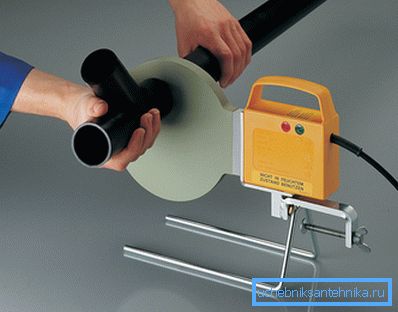

1. Po namestitvi šobe na spajkalnik je naprava vklopljena v omrežje za ogrevanje. Običajna temperatura naprave je 260 ° C, ko pride do releja.
2. Kos iz zahtevane dolžine je izrezan iz cevi, glavna stvar pa ni škoda materiala s škarjami in rezanje pod pravim kotom. Če ostanki ostanejo, se temeljito očistijo.
3. Konci reza se razmastijo.
4. Če uporabljate cev s plastjo ojačitve, jo predhodno očistite z brivnikom. Orodje odstranjuje sloj na spodnjo plast propilena in nadaljujejo enako delovanje kot pri običajnih ceveh.
5. Sedaj se izmeri globina spajkanja, zato se rob cevi vstavi v priključek ali sklopko in globina potopitve je označena s pomišljajem. Cev se ogreva od zunaj, in pritrditev od znotraj. Hkrati se vstavijo v šobe, če zaradi neizkušenosti tega ne morete storiti, potem najprej namestite montažo. Čas zadrževanja delov na šobi je odvisen od premera - 16 mm - 4 sekunde, 20 mm - 5 sekund, 25 mm - 7 sekund, 32 mm - 8 sekund. Večja je cev, dlje se ogreva.
6. Hkrati odstranjujejo dele z gladkim gibanjem brez obračanja in jih takoj vstavite v drugo do predvidene črte. V tem položaju držite 5-6 sekund, da popravite plastiko.

Ne premikajte delov, sicer šiv ne bo tesen.

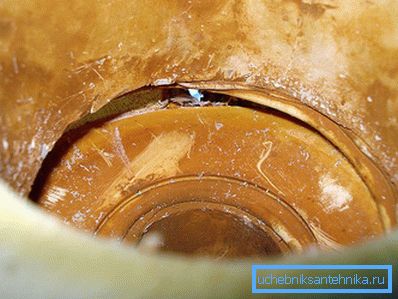

Če pogledamo v cev, lahko ocenimo kakovost šiva, če se material pregreje, se bo notranji prostor prekrival s kapalko. Neuspešno povezavo je treba obravnavati kot izkušnje in izvajati novo. Vsi elementi zaporedno varijo v enem vzorcu.

Treba je pravilno razporediti zaporedje priključnih delov, da se ne sme variti na oddaljenem kraju.

Priključitev naslednjega segmenta na glavno cesto, morate držalo spajkati na težo, eno od šob se vstavi v cev in čevelj postavite na drugo.

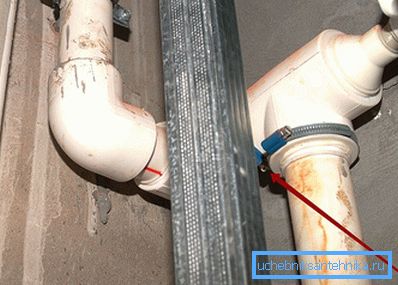

Ne dovoli vlage in onesnaženja na ceveh, vodi v deformacijo šivov in pojavu puščanja med delovanjem. Vsi deli za vgradnjo sistema morajo biti iz enega proizvajalca, drugače bodo v kemični sestavi različni in tesna povezava ne bo dosežena.

Video

V tem videu lahko vidite, kako se izvajajo spajkanje cevi iz polipropilena in namestitev mešalnika:
