Montaža kovinskih cevi

Postavitev inženirskih sistemov v hiši pogosto izvajajo sami lastniki. Za namestitev je izbran material, ki je enostavno povezan s skupnim cevovodom. Kovinske cevi - skupna možnost za izdelavo vodovodnega sistema v zasebni hiši ali stanovanju. Zahvaljujoč oblikovnim značilnostim so prilagodljivi in ​​vzdržljivi, obenem pa ohranjajo določeno obliko. V tem članku bomo razložili, kako namestiti kovinske plastične cevi z lastnimi rokami.

Značilnosti in lastnosti

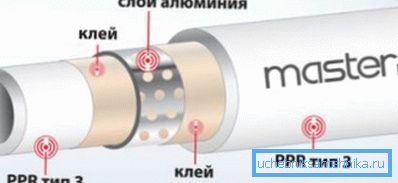

Kovinske plastične cevi se odlikujejo po uspešni kombinaciji dveh materialov v eni izvedbi, njihova zunanja plast je izdelana iz trpežnega zaščitnega polietilena, notranji del je polietilen iz prehrambenega razreda, ki zagotavlja varnost pitne vode in med lepilnimi tesnili ohrani aluminijast sloj. Kovinski sestavni del je potreben, da kompenzira širjenje plastike med segrevanjem in daje cevi moč. Zasnova je določila lastnosti in obseg uporabe izdelkov. Plumbing kovinskih cevi - najbolj priljubljena različica njihove uporabe, poleg tega je material primeren za ogrevanje in talno ogrevanje, je nameščen v kuhinji in v kopalnici. Med prednosti izdelka:

1. Visoka odpornost na korozijo in kemični napad.
2. Enostavnost vgradnje in možnost popravila pri povezavi z navojno vgradnjo.
3. Nobenih depozitov znotraj cevi.
4. Sposobnost vzdrževanja določene oblike.
5. Ugodni stroški.
6. Dolga življenjska doba.

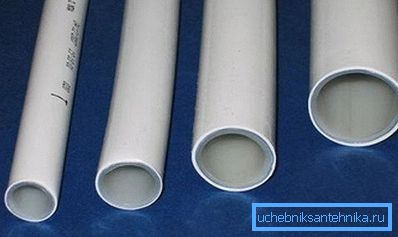

Premer izdelkov je 16-53 mm, vendar so najbolj zahtevne cevi O 16 in 20 mm, sami pribor pa potrebuje velikost, da je cenejši od drugih velikosti. Cevi so na voljo v precej dolgih tuljavah, tako da lahko zmanjšate poljubno dolžino. Delovna temperatura cevi se giblje od 0 do +95 ° C. Pri označevanju izdelkov so navedeni proizvajalec, nazivni tlak in temperatura, premer in vrsta materiala. Ti podatki so dovolj, da izberejo, če ni na cevi, to pomeni, da takega izdelka ne smete kupiti.

Ustvarjanje diagrama ožičenja cevi vam omogoča, da izračunate posnetke in število priključkov. Določa kraj pritrditve cevi na stene ali izrezovanje vrat za skrito ožičenje cevovoda. Cevovod lahko označite neposredno na stenah - to bo olajšalo delo.

Metode povezovanja

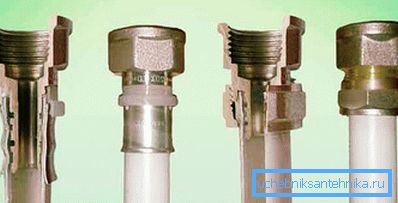

Namestitev je možna na dva načina:

• navojni kompresijski priključek;
• stiskalnica (stalna povezava).

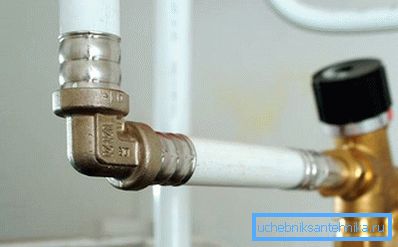

Povezava z navojnim vijakom ne zahteva nobenega posebnega orodja, ga je mogoče razstaviti in preoblikovati. Med slabostmi so visoke cene stiskalnih delov in potreba po preverjanju in poostritvi povezave. Tega sistema v steni ni mogoče zidati, dele telesa pa so izpostavljeni koroziji in obrabi.

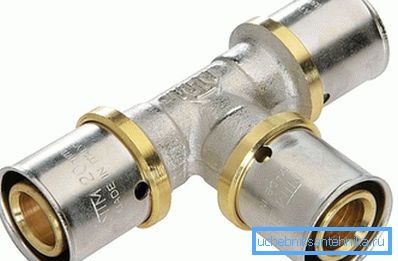

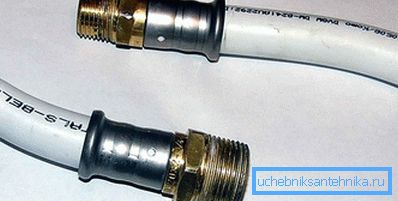

Tesnilni priključki zanesljivo in trajno povezujejo cevi, ki se najpogosteje uporabljajo za vgradnjo skritega ožičenja talnega ogrevanja. Kombinacija nima pomanjkljivosti, vendar zahteva posebno tisk in nekaj izkušenj s to opremo.

Priključna pritrdilna naprava ni prepognjena.

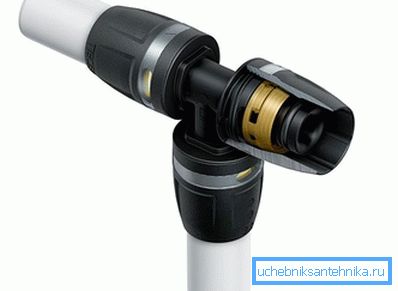

Poleg obravnavanih metod obstaja tudi alternativna povezava - potisna namestitev. To je samozaporna povezava, ki ne zahteva uporabe opreme. V primeru sodobnega vgradnje so vgrajeni sklopki in vzmetni obroč, kot tudi tesnilni obroči za preprečevanje puščanja. Pri montaži je potrebno vstaviti cev v potisni vod do konca. Za krmiljenje pritrditve roba cevi je v priključnem sklopu vgrajeno okno za pregledovanje. Telo izdelka je odporno na udarce, izdelano je iz odpornega polimera.

Sestavina se uporablja za hladno in toplo vodo in služi 50 let. Material je okolju prijazen in varen za pitno vodo.

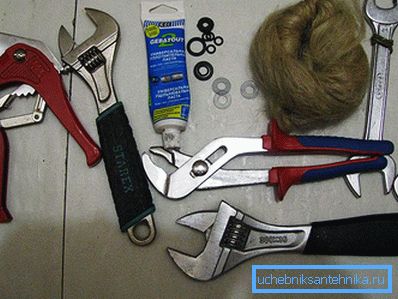

Orodja za delo

• Pritisnite sponke za enodelni priključek.
• Ostro škarje za rezanje kovinskih cevi.
• Kalibrator
• Ključi.
• Brusilni papir in datoteka.
• Merilni trak in svinčnik.
• Vzmet za upogibanje cevi.

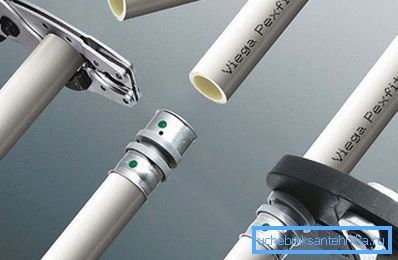

Montažna tehnologija

Montaža plastičnih cevi se izvede na naslednji način:

1. Zahtevana dolžina cevi se izmeri, pri čemer se upošteva pojav v montaži in rezanje vzdolž predvidene črte. Postopek rezanja je težek zaradi mehkosti cevi in ​​njene nagnjenosti k osnutku. Če je rob nastavljen, je poravnan s kalibratorjem. Oštri robovi cevi in ​​bari se očistijo z okroglo datoteko. Če se to ne bo zgodilo, bodo poškodovale gumijasto tesnilo vgradne naprave in prekinili tesnjenje spoja. Rezanje cevi se opravi s posebnimi škarjami, pri uporabi drugih orodij je rez neenakomeren in zaščitni sloj cevi lahko poškodovan. V takem kraju lahko pušča vodo.
2. O-obroči so nameščeni na vgradni opremi in znotraj gumijastega tesnila - pred priključitvijo se prepričajte, da so primerni. Po pregledu se na robu cevi položi stiskalna matico in obroč, ki je ravna ali stožčasta. Zadnja možnost je na tanki strani pritrjena na matico.
3. Kalibrator se vstavi v rob cevi in ​​se vrti v različnih smereh. To je potrebno za povečanje notranjega premera, ta proces se imenuje zažiganje. Za tesno povezavo velikost vijaka presega prerez cevi.

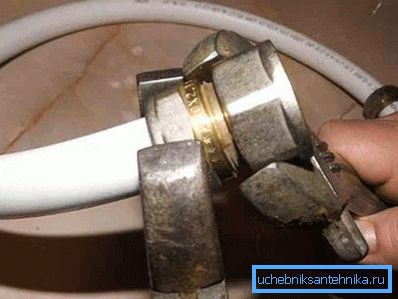

4. Po navlaženju vgradnje je čez cev potegnjena cev, matico s tesnilnim obročem potisnite in privijte s ključem. Primerno je uporabljati dve orodji - eno, da držite vgradnjo, in drugo, da zategnete matico. Je zategnjen, dokler se ne pojavi značilna razpaka, če se še naprej zvijate, se bo kvar pokvaril.

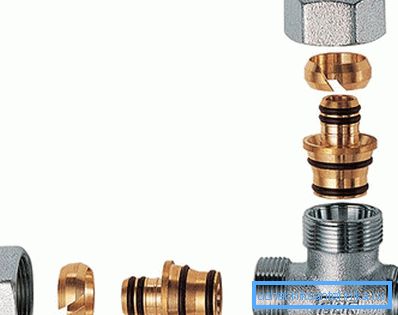

5. Pri prehodu iz kovinoplastične cevi na kovino se uporablja kovinski okvir. Prav tako vam omogoča priključitev cevi različnih premerov. Montaža kanalizacijskih cevi se izvaja s stiskalnimi deli.

Kako pravilno upogniti cev

Za razliko od plastičnih cevi se komunikacije iz kovinske plastike lahko nagnejo pod pravim kotom, kar prihrani količino dragega pribora in odsotnost sklepov odpravlja uhajanje. Cev upogibati na več načinov:

• Ročno brez uporabe orodja je ta metoda primerna za upogibanje pri manjšem kotu do 20 °.
• Ko se grelnik ogreje s sušilcem v stavbi, se bend izvaja s preprostim premikanjem. Ta metoda zahteva nego, ne morete pregreti plastike.
• S pomočjo posebne vzmeti, ki je vstavljena v cev, in vam omogoča enostavno in natančno upogibanje izdelka. Za vsak odsek je izbrana primerna vzmet.
• Poseben cevni bender, to orodje bo pomagalo mojstrom, ki nimajo izkušenj. Algoritem uporabe je preprost - nastavljen je želeni kot in v cev je vstavljen kovinsko-plastična cev, medtem ko mešanje ročic izvede upogibanje.

Upogibanje cevi O16 mm (ročno izdelano) mora biti takšno, da se razdalja med cevmi ne sme preseči 80 mm.

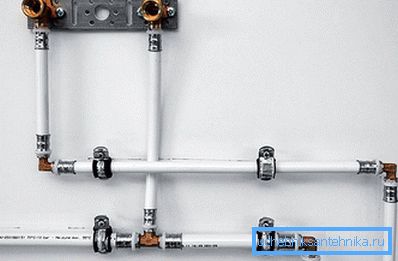

Priključek cevi na steno

Za pritrditev kovinskih plastičnih cevi uporabite posebne sponke, v katere je izdelek enostavno vstavljen. Izdelane so za različne dele cevi. Pred montažo posnetkov se izvede oznaka, nato bo cevovod položen. Pritrditev na steno je izvedena z vijaki ali mozniki, njegova višina je 1 metra, s čimer se izognemo tlačnim cevovodom. Na mestu, kjer se cevovod vrti, je pritrjen na obeh straneh.

Ob upoštevanju vseh načinov namestitve si lahko sami izberete najbolj dostopne in sprejemljive.

Video

Ta videoposnetek vas bo seznanil z osnovnimi pravili za delo s plastičnimi cevmi:

S tega videoposnetka se boste naučili, kako s kovinsko plastično cevjo upogniti brez posebnega orodja. Tudi v videoposnetku so informacije o delu z vodnikom za MP cevi:
