Omara za nadzor črpalke

Nadzorna omara črpalke je možgan avtonomnega sistema za oskrbo z vodo, omogoča vam nadzor nad njihovim delom. Zahvaljujoč njegovi namestitvi se delovanje opreme podaljša in energija se shrani. Omara je kraj, kjer so sestavljene vse kontrolne in varnostne enote. Takšni bloki so oblikovani za oskrbo z vodo, odplake, gašenje požarov, ogrevalne sisteme.

Namen

V omari so kompaktno nameščeni krmilniki več inženirskih sistemov: oskrba z vodo, izpust in odtekanje. V distribucijski strukturi so nameščeni bloki, ki nadzirajo potopno potopno črpalko, ki zagotavlja delovanje oskrbe z vodo in ogrevanje ter drenažo, ki se uporablja za avtomatsko črpanje vode. Vsi elementi krmiljenja in preklopa so zaščiteni s kovinskimi stenami zaradi zunanjega vpliva. Funkcije naprave vključujejo:

1. Organizacija ročnega in avtomatskega načina upravljanja, zaščita črpalk pred kratkimi stiki in omejitev preobremenitve, izjema nepopolnega načina delovanja faze.
2. Spremljanje glavnih parametrov vodovodnega sistema: nivo vode, tlak v ceveh, temperatura in drugi podatki, ki vplivajo na stabilnost črpalke. Obveščanje o stanju delovnih mehanizmov.
3. Gladek zagon in zaustavitev električnega motorja.
4. Zaščita pred poškodbami.
5. Zmanjšana poraba energije.
6. Prilagajanje spremembe črpalk v primeru nesreče in izstopa enega od sistemov.
7. Alarm opozori z relejem releja za suh sistem.
8. Izvajanje dela v načinu mirovanja, kadar ni analize vode.
9. Pri krmiljenju več črpalk se delovna enota redno spreminja, kar omogoča izločanje opreme.

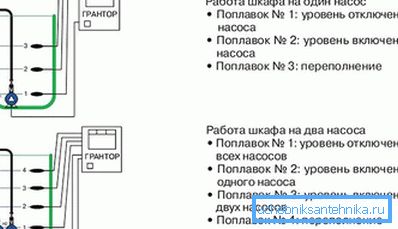

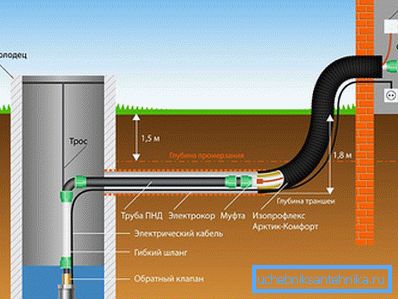

Načelo delovanja ohišja vključuje vključitev motorja črpalke, ko pride signal na senzorju, v koordinaciji z nadzorno enoto, nastavljen je način obratovanja. Krmiljenje se lahko izvede v ročnem načinu s pomočjo tipk in v samodejnem načinu. Druga možnost je glavna.

Standardna oprema

Kontrolne omare za vse vrste črpalk imajo enako konfiguracijo:

• Telo je kovinska škatla z elektromehansko opremo.
• Fazna krmilna enota - tri senzorje, ki poročajo o delovanju vsake faze. Postavljena je pred strojno opremo.
• Na njej so nameščene sprednje plošče - gumbi za zagon in ustavitev, indikatorji delovanja črpalke in releja samodejno preklopijo na ročno.
• Varovalka - rele, ki se sproži med kratkim stikom. Naprava ima talilni element, ki gori pri visoki napetosti in odpira vezje, ščiti celotno opremo omare in navijanje elektromotorja pred poškodbami.
• Stikalo - stikalo, ki zagotavlja energijo za sponke črpalke in odklop naprave od napetosti.
• Krmilna enota nadzoruje načine delovanja črpalke. Priključki senzorjev so v rezervoarju ali rezervoarju, v primeru odtočne črpalke pa v greznica. Niz senzorjev - zmanjšanje in dvig nivoja vode in prelivanja, daje ukaz za vklop ali izklop naprave.
• Frekvenčni pretvornik - zagotavlja nemoten zagon in zaustavitev asinhronega motorja, uravnava vrtilno hitrost v začetni fazi in v trenutku zaustavitve.
• Senzorji temperature in tlaka so povezani s kontaktorjem, njihova odčitavanja ne omogočajo, da se enota vklopi v nesprejemljivih razmerah - pri negativni temperaturi in visokem tlaku.

Dimenzije ohišja so odvisne od števila kontrolne opreme in dodeljenih funkcij. Masivna konstrukcija ima izvedbo tal in v kompaktni velikosti je omara pritrjena na steno.

Vrste naprav

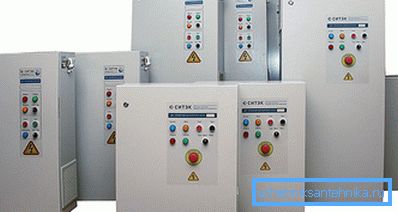

Obstaja več vrst omaric za krmiljenje črpalke:

• z neposrednim zagonom - naprave so kompaktne in enostavne za upravljanje, vklop in izklop potrebnega števila črpalk, samodejno spreminjanje enot;
• z enim frekvenčnim pretvornikom - gladko uravnava vrtilno frekvenco motorja, zmanjša porabo energije;

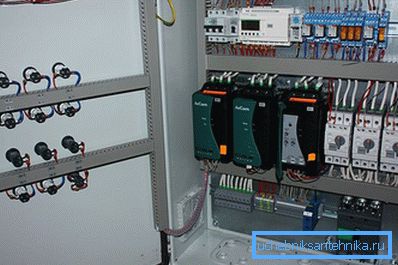

• z mehkim zagonom - zagotavljajo zaščito enot pred mehanskimi preobremenitvami, vodnim kladivom in zagonskim tokom;
• s frekvenčnimi pretvorniki, nameščenimi na vse motorje (od 1 do 5) - podpira parametre delovanja v skladu s senzorskimi odčitki, povezuje rezervne črpalke v avtomatskem načinu.

Storitev

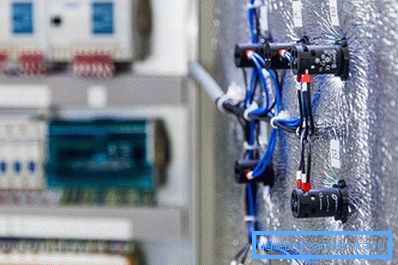

Proizvajalec opremo opremi s tehničnim potnim listom in navodili. Preden vključite avtomatizacijo, se morate seznaniti s shemo in priporočili. Vzdrževanje omar je sestavljeno iz čiščenja prezračevalnih filtrov, zamenjave obrabljenih delov, zategovanja kontaktov in pritrdilnih vijakov. Ventilator in radiator pretvornika morata odstraniti prah. V primeru resne poškodbe se opravlja garancijska storitev.

Vsa vzdrževalna dela na ohišju se opravijo z izklopom.
