Betonski obroči za kanalizacijo: izbor in uporaba montažnih

Ojačane betonske kanalizacijske cevi so praktične in povsem sprejemljive značilnosti delovanja. So preprosto sestavljeni iz tipičnih elementov in zahvaljujoč tej enostavnosti so ti modeli pridobili tako pomembno popularnost.

V našem članku bomo opisali, kako so obroči izdelani in označeni za ureditev teh vrtin, podrobneje pa bomo podrobneje opisali način njihovega vgradnje z lastnimi rokami.

Od teh elementov in zbiranje drenažnega sistema

Montažni predmeti

Značilnosti in lastnosti proizvodnje

Obroči za betonske izdelke za kanalizacijo so izdelki iz katerih izdelujejo inšpekcijske in pregledne vrtine, ki omogočajo dostop do cevovodov, ki so postavljeni pod zemljo. Tudi septični rezervoarji, vodnjaki za oskrbo z vodo in druge strukture so včasih sestavljeni iz obročnih elementov (glej tudi članek Plastični kanalizacijski pokrovi: vrste in obseg).

Metoda izdelave teh delov se praktično ne razlikuje od tehnologije litja drugih betonskih blokov:

  • V skladu z zahtevami GOST se za glavno surovino uporablja beton razreda, ki ni manjši od B25. Odpornost proti zmrzali mora biti 100 ciklov ali več, prepustnost vlage pa se sprejme na ravni razreda W4.
  • Jekleni ojačevalnik se vnese v beton, da se deli na togost. Pri ojačitvi je dovoljeno uporabiti vroče valjane jekle razreda od A-Í do A-ÍÍÍ, pa tudi posebne razrede At-IIIC ali At-IVC.
Shema armaturne kletke

Proizvodni proces je naslednji:

Fotografija oplaščenja
  • Opaž je postavljen okrepitveni okvir.
  • Opaž je napolnjen z betonom.
  • Material je izpostavljen vibracijskem zbijanju, kar prispeva k izboljšanju mehanske trdnosti in vodoodpornosti dela.
  • Potem pride do primarnega sušenja izdelka, po katerem se izvede odstranjevanje.
  • V prihodnosti se obročki lahko avtomatsko obdelajo z vročo paro, kar zagotavlja pospešek strjevanja.

Bodite pozorni! Kot pri drugih armiranobetonskih izdelkih je cena avtoklavnih obročev višja, vendar imajo dolgo življenjsko dobo in varnostno rezervo.

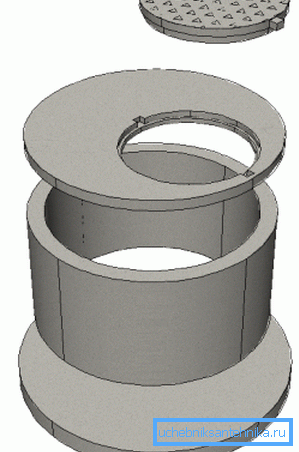

Podrobnosti o prefabrici

Poleg obročev se s to tehnologijo izdelajo tudi drugi deli kanalizacijskih vodnjakov - dna, ključavnice, pokrovi, dodatni elementi itd.

Označevanje in glavne velikosti

Če potrebujete kanalizacijo dobro iz predhodnega betona, najprej morate izbrati ustrezno velikost obroča. Da bi olajšali to nalogo, je treba razumeti označevanje takšnih delov.

V skladu s standardi, ki smo jih sprejeli (GOST 23009 in z njim povezani dokumenti), je vsak obroč označen z oznako več skupin črk in številk:

  • Najprej je naveden abecedni indeks, ki označuje vrsto proizvoda, in prikazana je tudi velikost notranjega premera v decimetrih. Na primer, KC10 je "stenski obroč s premerom 1 metra."
  • Sledi digitalni indeks, ki označuje višino (tudi v decimetrih).
  • Tretja skupina znakov se uporablja za posebne oznake. Oznaka "P" na primer označuje, da je bila pri proizvodnji uporabljena beton z nizko prepustnostjo.

Poleg tega je mogoče označevalnike uporabiti tudi takšne označevalne dele vodnjaka:

  • Stenski obroč - COP.
  • Podporni obroč - KO.
  • Extra ring - CD.
  • Spodnja ali spodnja plošča - pon.
  • Osnovna plošča - programska oprema itd.
Mere prstanov

Spodaj podajamo tabelo, v kateri so naštete dimenzije in masa najbolj "tekočih" delov, iz katerih je sestavljen kanal za čiščenje G & B:

Označevanje Dimenzije, mm Teža, kg
Premer Višina Debelina stene
KC10-3 1000 300 80 200
KC10-5 1000 500 80 330
KC10-6 1000 600 80 400
KC10-9 1000 900 80 600
KC7-3 700 300 80 130
KC7-10 700 1000 80 440
KC20-6 2000 600 100 1000
KO - 6 580 70 120 50

Bodite pozorni! Popolna nomenklatura je zelo obsežna in vam omogoča, da pobirate predmete za skoraj vsako velikost in konfiguracijo vodnjaka.

Proces samonastave

Če se odločite za izdelavo betonskih delov (novih ali rabljenih - jih lahko uporabite tudi), greznica, greznica ali odprtina, je vredno raziskati montažo. Na prvi pogled tukaj ni nobenih posebnih trikov, ampak newbie mora biti pozoren na številne nenavadne trenutke.

Izkopali smo jamo pod prvim elementom

Torej, navodila za gradnjo kanalizacijskih konstrukcij na osnovi montažnih obročev bi bila:

  • Za začetek izračunamo količino potrebne prostornine, po kateri določimo število in mere primernih delov.. Izdelki te vrste se praviloma uporabljajo v celoti, brez nelojalnega nižanja cen (preveč težavnih), zato so za točen hit velikosti kupljeni dodatni zaključni obroči majhne višine.
  • Potem se morate odločiti, ali bomo kopanje izkopali ročno z orodjem za jarke ali pa najamemo bager.. V drugem primeru se bodo stroški povečali za red, vendar bo delo opravljeno veliko hitreje.
  • Če smo se odločili, da ga bomo lahko rešili z lopatami, najprej kopamo jamo do globine enega obroča. Del namestimo v jamo, nato pa ga postopoma začnemo poglabljati, s tem pa spustimo robove zaradi izkopane zemlje.
Zgradite stene vdolbine

Nasvet! Bolje je premikati obroče s pomočjo dvigala za tovornjake, saj se nam bo lahko celo dve ali trije spopadli s takšno maso. In če se poskušate zavrteti - obstaja nevarnost, da se bo del raztrgal.

  • Nadaljujemo z delom, povečujemo steno z namestitvijo novih obročev. Ko dosežete želeno globino, pazljivo poravnajte dno, ki je nato napolnjena s slojem gramoza in zatesnjena z gline ali betonom.
  • V vdolbino dobimo vse potrebne cevi, tako da luknje v stenah z uporabo perforatorja ali vrtanja z diamantno šobo.

Naslednja zelo pomembna faza je zagotoviti vodoodpornost celotne konstrukcije.

Za to:

  • V razponu med stenami jame in betonskimi obroči zaspite zmes gline-peska. Če velikost reže omogoča, lahko stene z mastjo obdelate tudi na osnovi bitumna.

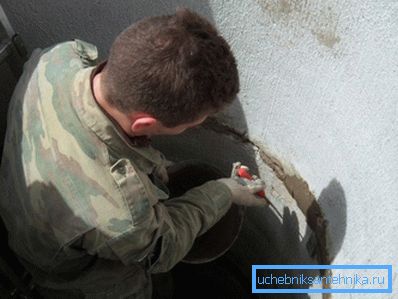

Skupni postopek pečatenja
  • V notranjosti skrbno zapečatimo šive med deli s tesnilnim materialom. To zaščitno vezje bo treba občasno posodobiti.
  • Nato pokrijemo s ploščo z luknjo za namestitev jašek. Namestimo prezračevalno cev, če načrt predvideva to.

 Zaključek

RC obroč za kanalizacijo je zelo priročen za uporabo. Kljub precejšnji teži vam omogočajo, da hitro sestavite ohišje vodnjakov in greznic, medtem ko so stroški oblikovanja povsem sprejemljivi.

Če vas zanimajo ti elementi, vam priporočamo, da jih podrobneje preučite tako, da si ogledate videoposnetek v tem članku.
