Kako izračunati drenažo na mestu

Kot veste, je pred izdelavo gradbenih del potrebno izdelati načrt in izračunati parametre celotne konstrukcije. Samo s pravilnimi izračuni bo struktura, ki ste jo zgradili, delovala 100%. Ta članek bo razpravljal o tem, kako izračunati drenažo na mestu pred gradnjo.

Izbor drenaže in njena shema

Dejstvo je, da obstajata dve vrsti drenaže: površni in globoki. Pred izračunom se odloči, katero vrsto drenaže boste zgradili.

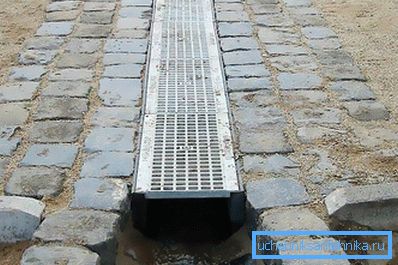

• Površinska drenaža je namenjena zbiranju dežja in taljenju vode. Zato, če je takšen sistem dovolj za vas, nadaljujte z risanjem razporeditve iztočnih polnil in vodnjakov. Žlebovi morajo biti nameščeni vzdolž celotnega oboda mesta, kjer se odpadne vode zbirajo iz trdnih površin: asfaltne steze, ploščadi in odtoki s strehe stavbe. Izračuna se nagib žlebov, tako kot pri odlaganju kanalizacije - 2 cm na dolžino 1 m. Potem, ko ste pripravili drenažni sistem in izračunali nagib, nadaljujte z gradnjo.

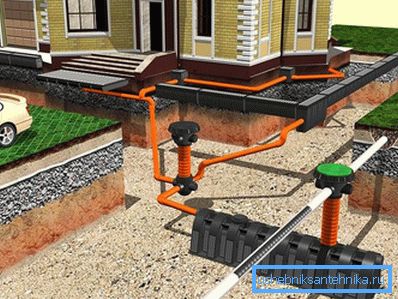

• Drenažna globina je namenjena odtekanju z ozemlja ne samo deževnice in talilne vode, temveč tudi trajno na majhni globini podtalnice. Če ni mogoče preusmeriti deževnice izven območja, se žlebovi iz streh hiš lahko razrežejo v globoko drenažo. Začetek načrtovanja drenaže, upoštevajte ta odtenek. Izračun te vrste gradnje je veliko bolj zapleten. Odtočna cev naj bi potekala vzdolž celotnega perimetra stavb, vendar ne oddaljena od stene 3 m. Kot veste, je namen globoke drenaže prestrezati vse podzemne vode in jih preprečiti uhajanje v klet v hiši.

Torej, z izračunom površinske drenaže je vse jasno, vendar bomo podrobneje upoštevali izračun globokega drenaža.

Izračun globine drenaže

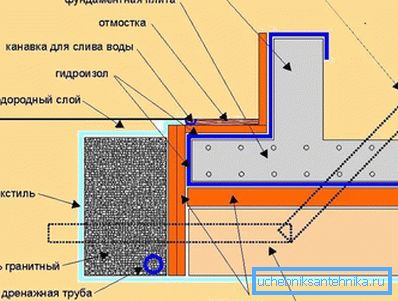

Potem, ko je postavljena postavitev globokega drenažnega voda, je potrebno nadaljevati s pomembnejšimi izračuni. Izračun drenaže mora vključevati pravilno globino vgradnje.

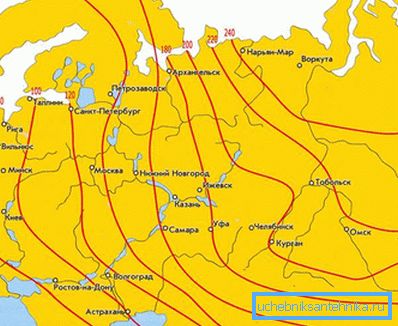

1. Prvi dejavnik, ki vpliva na globino drenažnega polaganja, je globina zamrzovanja tal. Kot veste, če se drenaža zamrzne pozimi, potem v spomladanskem odmrznjenju ne bo mogla zbrati taline vode in jih preusmeriti iz stavbe. Drenažne cevi, ki se izsušijo z ledom, se odtalijo zelo dolgo, kar zmanjša funkcionalnost drenaže na nič. Upoštevajte dejstvo, da snežni pokrov deluje kot grelnik. Torej, pri izračunu globine polaganja cevi vzamemo globino zamrzovanja tal (za vsako regijo je drugačna) in odštejmo od njega: za premer cevi do 500 mm - 300 mm, pri cevi od 500 mm do 500 mm. Na primer, globina zamrzovanja je 1500 mm. Odvodna cev se položi s premerom 200 mm. Izračunajte: 1500 - 300 = 1200. To bo globina vaše drenaže.
2. Drugi dejavnik, ki vpliva na globino drenaže, je globina temeljev zgradbe. V tem izračunu ni nič zapletenega. Vzamemo globino temeljnega sloja in dodamo 500 mm iz spodnje blazine. Takšna globina se izračuna za prestrezanje podzemne vode med pomladno poplavo.

Na podlagi teh dveh izračunov je največja vrednost, kar kaže na globino drenažne naprave.

Izračun drenažnega naklona

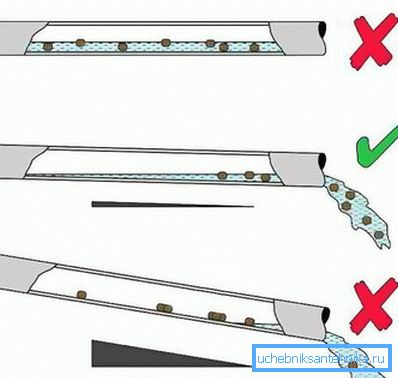

Izračunali ste mesto, kjer bo potekala drenaža in globina njegove namestitve. Toda, da bi pravilno deloval, mora biti cev na naklonu od zgornje točke do izpusta. Nagib se izračuna na enak način kot pri površinskem odvodnjavanju in kanalizaciji 1-2 cm na 1 m linearno. Za pravilno izračunavanje naklona celotne avtoceste lahko izvedete nekaj izračunov:

1. Z zgornje točke odvodnje (običajno se nahaja na vogalu stavbe) izmerite dolžino jarkov, izkopanih vzdolž 2, ki se zbližujejo na vogalu strani zgradbe. Na primer, jarek 9 metrov.
2. Povzemite jih in dobite skupno dolžino jarka - 18 m. Izmerite razdaljo od stavbe do najnižje točke odtočne vode, ki je vodotok.
3. Na primer, naj bo 10 m. Vsota dveh števil: 18 + 10 = 28.
4. Skupna razdalja od vrha odvoda do najnižje točke odtočnice je 28 m.
5. Če izračunamo razliko med dvema točkama, se vzame 1% razdalje, potem je 0,28 m. Z drugimi besedami, razlika v položaju zgornje točke odvoda in spodnje točke odtočne vode bo 28 cm.

Na podlagi teh izračunov sledite svojemu drenažnemu nagibu.

Dobro mesto

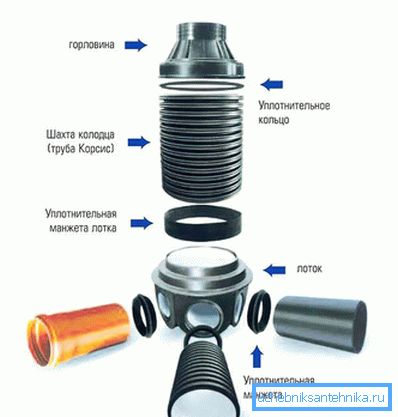

Za vzdrževanje drenažnega vzdrževanja je potrebno zagotoviti inšpekcijske vrtine. Zato izračunajte shemo globokega odtekanja, izračunajte potrebno število vrtin in njihovo lokacijo.

Odtočno vodo mora biti na krivini, vendar ne več kot 20 metrov od odtokov, in na ravnem delu - vsakih 30-40 metrov. Postavite vodotok na najnižjo točko, upoštevajoč priročno odvajanje vode v ravnino ali črpanje z drenažno črpalko.

Ko ste pravilno izvedli vse izračune za izgradnjo drenažnega sistema, ste lahko prepričani o njegovi kakovosti in trajnosti.
