Kako je gradnja kanalizacijskih cevi

Učinkovitost kanalizacijskih sistemov v stanovanjskih stavbah je odvisna od strogega upoštevanja predpisanih zahtev in določenih pravil za njihovo opremo. Zapostavljanje, da bi jih očitno lahko vzdrževali ali napake, lahko negativno vplivajo na vsakodnevno delovanje gravitacijskih avtocest. Da bi se temu izognili, vam bomo povedali, kako pravilno ravnati z odtočnimi cevmi.

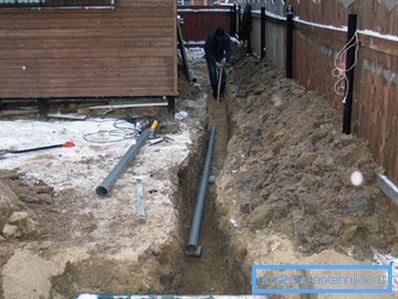

Na fotografiji - samostojna namestitev kanalizacijskega sistema.

Splošne informacije

Neodvisna izgradnja kanalizacijske infrastrukture zahteva podrobno seznanjenost s teoretičnim znanjem, ki bo potrebno pri izvajanju inštalacijskih del na tem področju. Najprej je treba razumeti, da obstaja gradacija na notranjih in zunanjih omrežjih.

Vsak od teh vrst ima svoje cevne izdelke iz različnih materialov in različnih premerov. Priključitev linearnih šob in priključkov za priključitev cevi, ki služijo kot odstranjevanje odpadnih voda, je treba opraviti z določeno spretnostjo, medtem ko skrbno vzdržujemo naklon nagiba.

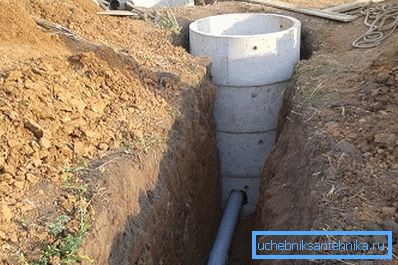

Odpri možnost

Glavna značilnost zunanjega kanalizacijskega sistema je, da se prilega tleh, ki mejijo na stavbe. V tem primeru se za gravitacijske cevovode uporabljajo dve instalacijski metodi:

Odpri V izkopanem jarku se na spodnji strani zbudi peskovna blazina in na njej se pritrdi avtocesta. Cevi se napolnijo z dvignjenim tleh brez dodatnih manipulacij.
Zaprto Ta metoda je več časa. Za njeno razporeditev se uporabljajo posebni izdelki iz armiranega betona, ki so U oblike. Po namestitvi cevovodov so pravokotni pladnji prekriti s ploščami. V tem primeru bo cena celotne strukture dražja.
Pladnji za zaprto metodo

Nasvet: če želite shraniti improvizirane pladnje, jih lahko določite z rdečo opeko.

Izračun globine kanalizacijskih vodov

Pred odločitvijo, kakšna je globina kanalizacije v tleh, je treba upoštevati več dejavnikov.

Med njimi izstopajo:

  1. Hitrost zamrzovanja tal za to podnebno območje.
  2. Tehnični parametri (moč, dovzetnost za deformacijo) materialov, iz katerih so izdelane cevi.
  3. Obračunavanje dinamičnih in statičnih obremenitev na lokaciji cevovodov (vozne poti, možne konstrukcije).
  4. Končna točka konstruiranega kanalizacijskega sistema: vhod v centralni zbiralnik ali vrat posamezne septične jame.

Iz tega sledi, da je temeljno merilo za določitev ravni, na kateri bodo odvajane odpadne vode, indikator zamrzovanja tal.

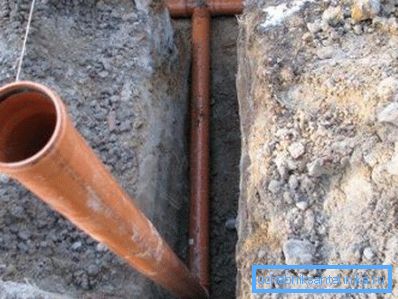

Globina cevi je odvisna od številnih dejavnikov.

Namig: informacije o tem lahko dobite iz specializiranih imenikov, ki komentirajo te vrednosti za različna komunikacijska omrežja.

Zaradi podnebne cone je nemogoče prezreti značilnosti terena, ki so v pristojnosti inženirske geologije. Zlasti na brezhibno delovanje kanalizacijskih kanalov vpliva racionalno upoštevanje moči izdelkov (odpornost proti trosenju na ravnih odsekih) in kvalitativne lastnosti tal.

Največja dovoljena globina v suhih tleh je 8 m, za tla z večjo absorpcijo vode pa se ta številka pade na 6 m.

Točen okvir za globino polaganja zunanjih kanalizacijskih omrežij v SNiP ni predviden, saj vnaprej ni mogoče napovedati, na kakšni ravni se bo novi cevovod priključil zbiralcu. Navsezadnje nihče namerno ne bo spustil cevi, če hkrati prehajajo daleč pod centralni zbiralnik ali vhod greznice.

Kritično strmo se praviloma izračuna na podlagi amplitude nivojev, pri čemer se upošteva razdalja od zbiralnika (greznica) do strukture, iz katere poteka odvodnjavanje.

Razporeditev posamezne odplake nujno začne s potopitvijo v zemeljski septični rezervoar. Na pristranskost sistema bo v veliki meri narekovala globina, na katero bodo pokopane podzemne vode.

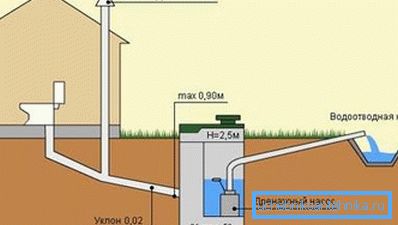

Shema kanalizacije z greznicami

Če ta globina ne ustreza zmrzali, tipičnim za prehod zime v regiji, se uporablja izolacija cevovoda. Ogrevanje se izvaja z gradbenimi materiali ali posebnimi pokrovi iz polietilenske pene različnih debelin.

Kot možnost se uporablja ogrevalni električni kabel, s katerim so področja, ki so skrajna za zamrzovanje, navita v spiralo. Povezuje pri nizkih temperaturah in zagotavlja običajen način delovanja.

Značilnosti razporeditve zunanjih kanalizacijskih cevovodov

Naslednje je vodilo, ki vam pomaga preprečiti večje napake:

  1. Pred polaganjem cevi je predvidena postaja za čiščenje odplak.
  2. Globina jarkov naj bi zagotovila optimalno naklon, kar bo olajšalo gladko odstranjevanje odpadnih voda.
  3. Obvezna prisotnost amortizacije na dnu jarkov. Posebno pozornost posvečamo mestom, kjer poteka povezovanje cevi.
  4. V krajih priključitve več cevnih priključkov ali na ostrih obračalnih kanalih je priporočljiva oprema inšpekcijskih vodnjakov.

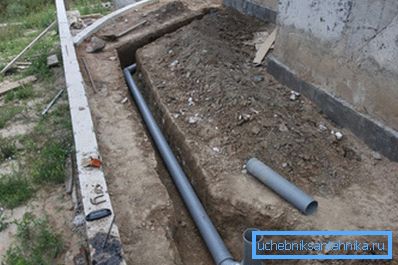

Tehnologija polaganja kanalizacijskih cevi v tleh na lokaciji
  1. Strogo upoštevanje smeri zvonskega načina priključitve cevi (vtič je vedno na nasprotnem koncu cevi iz greznice).
  2. Polnjenje jarkov se opravi najprej s peskovnim sestavkom, nato pa s skupno maso tal. Treba je izključiti tlačenje na sredini cevi, da se prepreči tresenje v tleh in spodbuja zastoje.

Pritrditev vijakov in cevi

  1. Kot nagiba kanalizacijskih cevovodov upošteva premer cevi in ​​empirično pridobljeno hitrostno karakteristiko gravitacijskih izpustov. Priporočljivo je, da se umaknjena tekoča masa premika s hitrostjo 0,7-1 m / s. Iz tega sledi, da je za cevi s prečnim prerezom 50 mm priporočljivo naklon 3 cm na linearni meter, pri O110 mm pa v istem odseku zadostuje le 2 cm.
  2. Domača kanalizacijska omrežja, tako v navpični legi, ko opremljajo dvigala v večstanovanjskih stanovanjskih zgradbah, in v horizontalni postavitvi zahtevajo pritrditev na stene. Za to se uporabljajo kovinske in plastične sponke različnih konfiguracij.

Razdalja pritrdilnih elementov od enega do drugega, če je nameščena vodoravno, bi morala biti približno enaka premeru cevi, povečana desetkrat. Če je cev O50 mm, je razdalja med pritrdilnimi elementi 0,5 m.

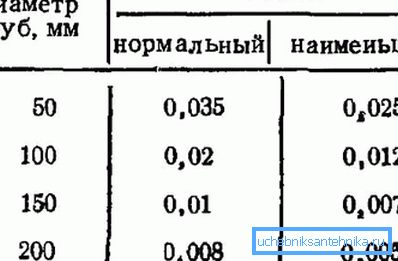

Nagib ceste za odvodnjavanje

  1. Za odplake v kanalizaciji so potrebni pritrdilni elementi v razmerju 1-1,3 m. Za izravnavo nelagodja od zvoka odvodov se uporabljajo pokrovi, ki absorbirajo zvoka, in gumijaste manšete na sponkah.

Zaključek

Naprava iz kanalizacije odteka težko in odgovorno odločitev, ki bi morala upoštevati vrsto dejavnikov. Kako boste izvedli predhodni izračun, bo odvisna od celotne strukture in nadaljnjega delovanja. Polaganje kanalizacijskih cevi zunaj hiše se lahko opravi na odprt in zaprt način. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
