Metode vgradnje vodnih vdolbin

21-07-2018
Zunanja kanalizacija

Vodne vdolbinice po SNiP so podzemne konstrukcije, katerih namen je v njih namestiti opremo za oskrbo z vodo. To so lahko ventili, ventili, merilne naprave, zapiralni ventili itd. Ti modeli imajo lahko pravokotne ali zaobljene oblike.

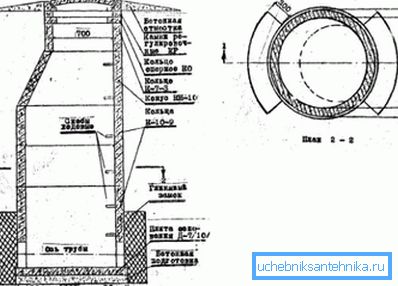

Na sliki je shema gradnje z želeno velikostjo.

Splošne določbe

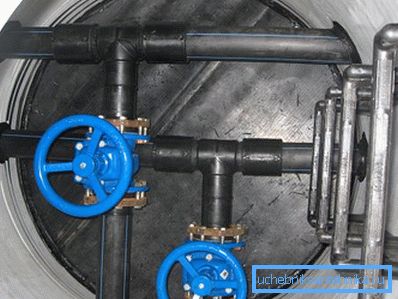

Te naprave so potrebne za namestitev različnih naprav v njih.

Zahteve za vgradnjo zunanjih delov inženirskih komunikacij so vsebovane v SNiP št. 2.04.0 / 84.

Na splošno je detajl vodnega vdolbina takšen.

  1. Njegova višina od nivoja drenaže do pokrova mora biti najmanj 150 cm.
  2. Za omrežja s prerezom do 400 mm mora biti najmanjša razdalja od stene zgradbe do cevi 30 cm. Za odseke 500/600 mm - to je 50 cm, s premerom sistema večji od 600 mm - 70 cm.
  3. Cevne prirobnice s prečnim prerezom do 40 cm naj bodo najmanj 0,3 m od sten. Če je premer večji od 40 cm, se reža poveča na 0,5 m.

Bodite pozorni! To navodilo izboljša udobnost namestitve. Če je velikost prirobnice velika, se za pritrditev uporabijo debeli sorniki, jih je pogosto treba pritrditi z dolgim ​​vzvodom.

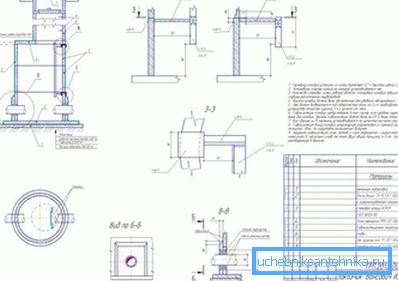

Načrtovanje risanih armiranih betonskih vrtin.
  1. Razmik od konca vtičnice, obrnjen proti steni, za prerez do 30 cm mora biti od 40 cm, premer večji od te vrednosti -0,5 m.
  2. Zgornji del zložljivih stebel čepov mora biti ločen od vseh površin 30 cm. Volan s pritrjenimi tipi palic zahteva 50 cm prostega prostora.

Od dna cevi do nivoja posteljnine je treba:

  • s prečnim prerezom do 40 cm - 25 centimetrov;
  • s premerom 50 / 60-30;
  • s prečnim prerezom, večjim od 60-35.

Bodite pozorni! Če želite prodreti v vdolbino, je zaželeno, da svojo steno opremite z lastnimi konzolami iz jekla ali litega železa. Če tega ne storite, lahko uporabite lestev ali lestev.

Ni potrebno izolirati pokrovov za vodo in kanalizacijo. Izolirani elementi se uporabljajo, če obstaja tehnična utemeljitev. Na primer, na območju hude zime.

Armirane betonske konstrukcije

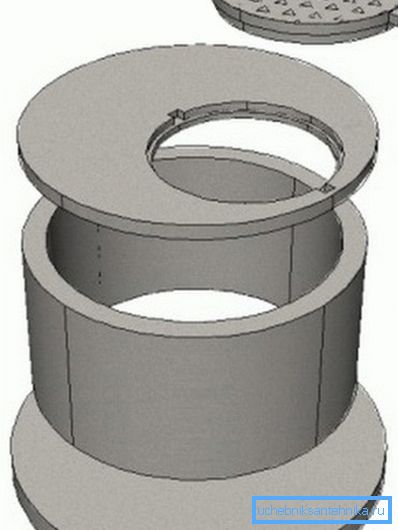

Naprava je iz armiranega betona.

Najpogostejši tovarniški vodnjaki iz armiranega betona.

Kaj je tako dobro

Naprava vodnega vdolbinice iz betonskih obročev je naslednja:

  • cestna plošča;
  • prstan je komplementaren;
  • vrat;
  • talna plošča;
  • stenski obroč;
  • loputa s pokrovom;
  • spodnja plošča.

Mere obročev vodnih vdolbinic so podane v tabeli.

Označevanje izdelka Mere v mm Teža v kg Stroški
Višina Debelina stene Int. premera
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16.100
KO / 6 70 120 580 60 390

Montažna gradnja

Vodovodne armirane betonske vodnjake so najpogosteje nameščene za stanovanjske stavbe. Za svoje domove se uporabljajo tudi. Vendar pa zasebni lastniki v večini primerov napolnijo monolitne kvadratne ali pravokotne oblike (potrebujejo enostavnejši opaž kot za krožne koleščke). Gradbene organizacije uporabljajo bolj izpopolnjene metode z uporabo že pripravljenih tovarniških obročev.

Nadalje na kratko o tem, kako samonastavitev vodnjakov iz armiranega betona.

Neodvisna ureditev betonskega vodnjaka.
  1. Treba je opozoriti, da bo naprava za oplaščenje zapletena, saj mora imeti odprtine za omrežne pladnje in vhod.
  2. Najprej morate kopati jamo. Stene naj bi bile 20 cm širše od velikosti prihodnosti.
  3. Poleg dna jame je treba vliti 20 cm peska ali peska. Ta plast bo osnova sten in služi kot drenaža.
  4. Stene jame morajo biti prekrite z valjano hidroizolacijo - plastično folijo, hidroizolacijo, stekleno prevleko. Tovrstna tla prav tako ne dovoljujejo, da se voda iz betona absorbira v tla, s čimer se zmanjša trdnost konstrukcije.
  5. Potem je pritrjen okvir za ojačitev. Lahko je narejen iz valovitih palic, vezanih na žarjeno žico ali tovarniško mrežo.
  6. Nato se oplaščuje. Material za to lahko služi kot vezivo, odporno na vlago, plošče, OSB, gladko skrilavec itd.
  7. Tovarni beton M-200 ali neodvisno mešana mešanica se vlije v dokončno škatlo v plasteh po 30 cm. Delež raztopine: 1 delež cementa, 3 deleže kremenčevega peska in 3 deleža gramoza. Vsaka od nalijepljenih slojev je zmešana s spajanjem.
  8. Ko je beton popolnoma suh, je na vrhu nameščena tovarna plošča, ki ima pokrovček in loputo vodnjaka.

Brick kolegi

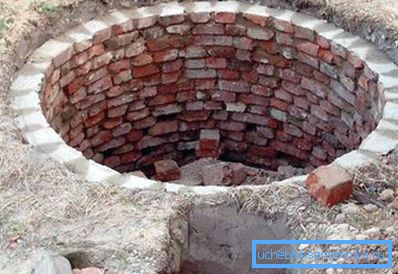

Gradnja opeke.

Naprava vodnih vdolbin iz opeke - bolj delovno intenziven proces. Dimenzije jame za njih bi morale biti večje kot za betonske kolege. Dejstvo je, da opeka potrebuje zunanjo hidroizolacijo, ki je opremljena z več plasti ogretega bitumna.

Bodite pozorni! V tem primeru je potrebno le polagati le iz rumene ali rdeče keramične opeke. Silikat je narejen na podlagi apna in se hitro uniči v vlagi.

Položite material v pol opeke. Njene vodoravne vrste so vezane vsaj 25% dolžine elementov. Kot vezivo uporablja mešanico cementnega peska v razmerju 1: 3. Debelina zidov je 1 / 1,5 cm.

Končane plastične strukture

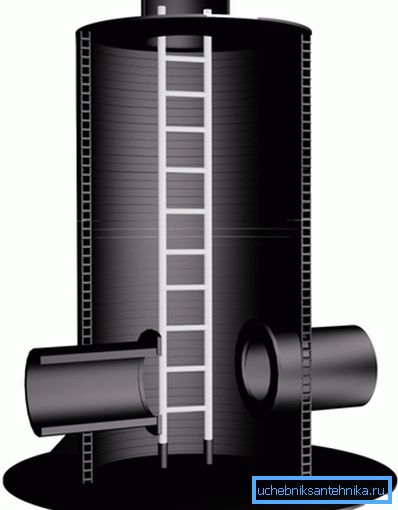

Pripravljena gradnja iz plastike.
  1. Plastični objekti omogočajo prihranek časa.
  2. Zasnova vodnjaka te vrste je sestavljena iz debele valovite cevi iz PE ali PP. Struktura ima podružnice za pladnje in tesnilne obroče.
  3. Za povečanje togosti obroča konstrukcije je izdelana z dvostenskimi stenami.

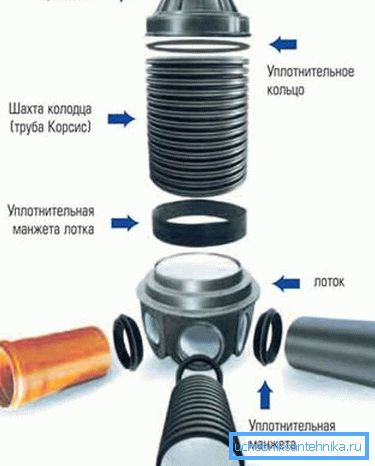

Zložljiva vrsta oblike.
  1. Cena plastičnih vdolbin je precej visoka - proizvod z dvema metresoma s presekom 0,7 m stane 15/17 tisoč rubljev.

Namestitev objektov

  1. Jama kopa, nekaj večja od samega vdora. 15/20 cm bo dovolj.
  2. Padec peska pada.
  3. Nato se struktura spusti v jamo.
  4. Če ima struktura potopno komoro, jo napolni z betonom. Zaradi tega se vodnjaka ne plava v mokrih tleh.
  5. V stavbi so nameščene komunikacije in oprema.
  6. Izvede se ponovno polnjenje.

Zaključek

Vrelci za vodovodno omrežje imajo pomembno funkcijo. Hišo opremo, ki ureja in nadzoruje delovanje sistema.

Videoposnetek v tem članku vam bo pomagal razumeti njegovo temo.
