Montaža kanalizacijskih vodnjakov

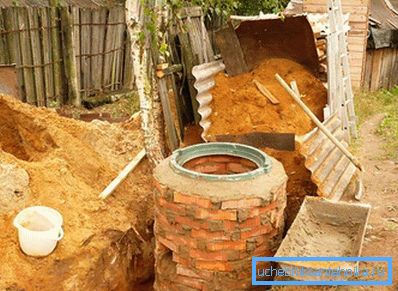

Kanalizacijski sistem je sestavljen ne samo iz cevovoda, temveč tudi iz vodnjakov. Načelo njihove namestitve je skoraj enako, vendar lahko vsi opravljajo različne funkcije. Za gradnjo vodnjaka se uporabljajo različni materiali: armirani betonski obročki, opeka, bloki pločevine, kovinske in plastične posode ter avtomobilske pnevmatike. Na splošno vsak uporabnik uporablja material, ki je pri roki. Toda za dobro delovanje sistema je potrebno pravilno namestiti kanalizacijske šobe, pri tem pa upoštevati vse gradbene kode.

Raznolikost in pravila za vgradnjo vodnjakov

Število in vrsta nameščenih vodnjakov je odvisno od vrste kanalizacije, njegove dolžine, kapljic, zavojev.

Nasvet! V kanalizaciji, ki se uporablja samo pod odtokom iz kopalnice in ponorov, je dovolj, da dobro namestite ogled in filtriranje. Če pride do kapljice ali vklopa cevovoda, je na tem mestu nameščena kapljica ali vrtljiva vrtina. Potem ne morete namestiti jaška, ampak ga združite z enim od njih.

V kanalizacijskem sistemu, kjer se odtok iz stranišča in kopalnice izvede z enim cevovodom, je prvi nameščen vgradno cev. V njej se bo trdna usedlina poravnala na dnu, vodo skozi preliv pa padlo v filtrirno vdolbino. Od filtrirne vdolbinice prečiščena voda skozi preliv teče v tretjo vdolbino - drenažo. Od tretje čiste vode bo izpuščena na določeno mesto ali izčrpana. Namestitev teh treh vodnjakov je obvezna, lahko pa jim dodamo vrtalno ali vrtalno vodo.

Dobro mesto

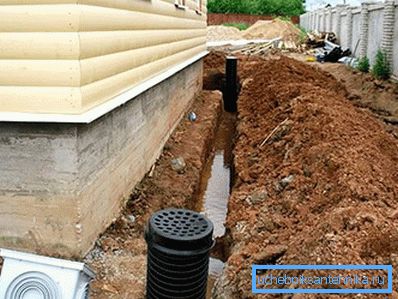

1. Pogledi. Prva vdolbina je nameščena na izstopu iz odplak iz stavbe, ne manj kot 3 m od temeljev, vendar ne več kot 12 m. V sistemu dolgih izpustov so vijaki nameščeni vsakih 15 m.

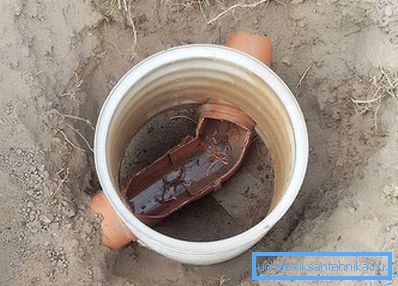

2. Zavrtite. Takšni vodnjaki so podobni odprtinam, le da niso nameščeni na določeni razdalji, temveč pri vseh obratih cevovoda. In če je ščip nameščen poleg vrtljive plošče, ga lahko odstranite.
3. Delta. Kanalizacija, ki poteka skozi težek teren, ima lahko na nekaterih mestih kapljice. Na taki priključni točki je nameščena kapljica. Pri zelo dolgih cevovodih se hitrost izpraznjene vode poveča in lahko povzroči preboj v sistemu. Tukaj bo kapljična točka izvedla reševalno funkcijo za gašenje hitrosti pretoka vode.

Vsi obravnavani vstopni jaški so različni dno naprave. V drenažnih vodih dno ni betonirano, temveč napolnjeno z filtrirnim materialom, skozi katerega teče čista voda. Vsi drugi vodnjaki imajo vodoravno betonsko dno, samo za sedimentacijske cisterne, dno je betonirano v obliki stožca ali nagnjeno. Namestitev ohišja vodnjakov je skoraj enaka, čeprav obstajajo nekatere odtenki zaradi razlike v materialih.

Vgradnja vijakov

Po zasnovi sedimentacijski rezervoarji so razdeljeni v navpično in vodoravno. Njihova namestitev se znatno razlikuje.

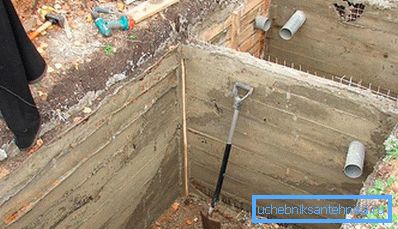

Horizontalna zasnova

Ojačani beton se večinoma uporablja za izgradnjo vodoravnega korita. Oblika vdolbine spominja na pravokotnik s pregradami za kamere (v bistvu obstajata dve izmed njih). Komore zbirajo trdne kopičenja v obliki usedline na dnu. Zgornji rob vgrajenega sedimentacijskega rezervoarja ne sme biti več kot 60 cm v tleh in nivo vode v komori ne sme doseči površine 40 cm. Sedimentno dno se vlije z betonom pod naklonom.

Navpična konstrukcija

Vgradnja navpične posode je narejena iz armiranobetonskih obročev, dno je betonirano v obliki stožca. Nečistoče, ki spadajo v takšno strukturo, puščajo trdne delce na dnu, tekočina, ki spreminja smer gibanja, vstopi v izpustno cev. Višina strani plavajočega prelivnega kanala uravnava nivo vode.

Velikost sedimentnega dna je zgrajena s hitrostjo 0,8 l sedimentov na osebo na dan. V sedimentnem delu morajo sedimenti procesa vitalne aktivnosti vseh živih ljudi v sobi za dva dni ustrezati. V prihodnosti se izpusti skozi 200 mm cev, nameščeno na dnu posode.

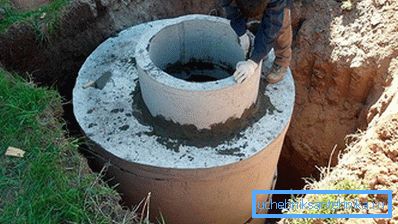

Nasvet! Namestitev armiranobetonskih obročev ali plošč se izvede v izkopani izkopni jami z uporabo mobilnega žerjava. Vsi spoji so zatesnjeni s cementno malto in stene so prekrite s hidroizolacijsko plastjo. Zgornji pokrov s betonsko ploščo z loputo.

Vgradnja drenažne vode

Odtočne vdolbine so nameščene na podoben način, da se pritrdijo obroči. Lahko jih nadomeščamo z opečnim zidom, blokom. Edina razlika je v tem, da ni nameščena na betonskem dnu, temveč na ploščici filtra. Sestavljen je iz sloja peska, mešanice peska in gramoza, tretji sloj pa je velik drobljen kamen. Debelina vsakega sloja je od 15 do 25 cm.

Vgradnja drugih vodnjakov

Inšpekcijski, diferenčni in vrtljivi vijaki so nameščeni tako iz betonskih obročev kot tudi iz opeke, blata, sodov in drugih improviziranih materialov. Vodoravno dno je napolnjeno z betonom debeline 15 cm, vsi zidovi pa so zaščiteni s hidroizolacijo.

Po branju članka, poznate vrste vodnjakov in kje jih je treba namestiti. In glavno delo za vgradnjo vseh vrst vodnjakov je skoraj enako: kopanje jame, betoniranje dna ali postavljanje filtrske blazine, gradnja zidov, prekrivanje z vodoodpornostjo, prekrivanje s ploščo z loputo, posipanje z zemljo. Večino dela je mogoče izvesti ročno, za vgradnjo betonskih obročev ali plošč pa bo treba uporabljati storitve žerjava. Za veliko količino zemeljskih površin je bolje uporabiti bager.
