Razdalja med kanalizacijskimi vodnjaki in drugimi

Namen pisanja tega članka je sestaviti osnovne zahteve glede dimenzij in razdalj, ki jih je treba upoštevati pri polaganju drenažnega sistema. Ugotoviti moramo, kakšna je najmanjša razdalja med kanalizacijskimi jaški, kakšna je velikost zaščitnega območja čistilne naprave in kakšen je premer kanalizacijskih cevi. Pojdi torej.

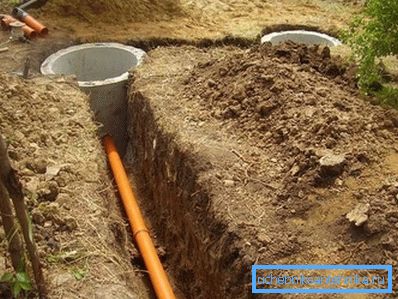

Kanalizacijski vodnjaki.

Viri informacij

Glavni vir informacij za nas bo Državni odbor za gradbeništvo Sovjetske zveze, SNiP 2.04.03-85, sprejet leta 1986. Urejata postavitev zunanjih kanalizacijskih omrežij in gradnjo povezanih objektov.

Zanimivo je: skoraj istočasno z njim je bil sprejet SNiP 3.05.04-85, ki opisuje zahteve za gradnjo zunanjih vodovodnih in kanalizacijskih omrežij. Če je prvi dokument namenjen predvsem oblikovanju odpadnih sistemov, se drugi osredotoča na uporabljene materiale in tehnologijo namestitve.

Nekatere podatke bomo morali zbrati v drugem dokumentu - kodeks pravil SP 32.13330.2012. To je posodobljena različica SNiP 2.04.03-85, odobrena leta 2013, ki ne prekliče njegovega učinka, ampak uvaja nekatere dodatke k besedilu.

Wells

Začnimo z zahtevami glede lokacije vodnjakov. Za to bomo morali začeti s preučevanjem njihovih vrst.

Vrste in namen

  • Inšpekcijski vodnjaki služijo za nadzor delovanja kanalizacije in, kar je najpomembneje, za čiščenje v primeru neizogibnih blokad.
  • Rotary - opravljajo enako funkcijo na točkah spreminjanja smeri gibanja zalog. Vsak ovinek je vedno večje tveganje; dostop do njega v celoti rešuje to težavo, ki vam omogoča, da počistite zamašček, ko se zgodi.

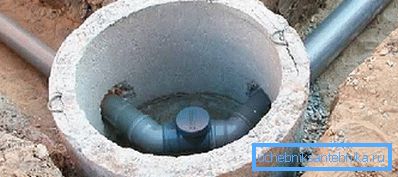

V foto - rotacijskem kanalizacijskem vrtu. Na prelomu je revizija za čiščenje zamaškov.
  • Kompenzacija diferencialnega naklona. Čezmerna pristranskost ni nič manj škodljiva za delovanje sistema odpadkov kot njegova odsotnost: prekomerno gibanje iztoka vodi v dejstvo, da se trdne frakcije kopičijo v cevi in ​​postopoma zmanjšujejo njegovo razdaljo.
  • Plovila so opremljena na spojih cevovodov.

Lokacija

Najmanjša razdalja med kanalizacijskimi jaški po SNiP za jaške je odvisna od velikosti cevi, ki jih povezuje.

Premer, mm Najkrajša razdalja, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Več kot 2000 250 - 300

Vzdolžne vdolbinice, kot je enostavno uganiti, so opremljene na vseh mestih, ki se povezujejo s kanalizacijskimi linijami; vrtljivi - kjer cev spreminja smer. Poleg tega jih je treba zagotoviti v projektu na točkah spreminjanja pobočja ali odseka.

Dimenzije

Del krožne vrtine ponovno določa del cevi:

  • Do 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.

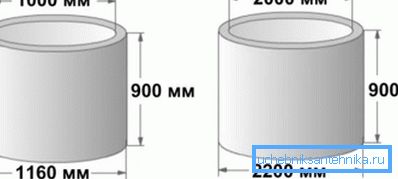

Najbolj priljubljena velikost obročev.

Vendar: pri globini več kot 3 m je najmanjši premer 1,5 m.

Višina delovnega dela vdolbinice (od pladnja ali police do pokrova) je običajno enaka 1800 mm. Jasno je, da navodila niso vedno veljavna: teren lahko prisili, da povečajo ali zmanjšajo globino. Če je 1,2 metra ali manj, presek poveča glede na zgornje vrednosti za 300 mm; medtem ko ne sme biti manj kot meter.

Glave niso izdelane 700 mm; Pri uporabi velikih cevi morajo preskočiti čiščenje orodja.

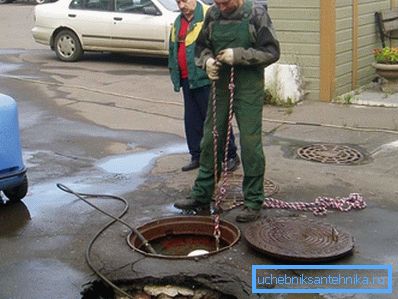

Zoženi vrat oteži čiščenje vodnjaka.

Cevi

Pri polaganju drenažnega sistema morajo temeljiti na naslednjih najmanjših vrednostih velikosti cevi:

Objekt Najmanjši premer, mm
V četrtletju stanovanjska in industrijska mreža 150
Ulična mreža za domačo in industrijsko uporabo 200
Intra-četrt nevihta mreža 200
Omrežje nevihte 250
Intra četrtletje in ulična mreža v naseljih s prostornino praznjenja manj kot 300 m3 na dan 150

Poleg tega SNiP ureja nagib cevi.

Pomembno je ne samo za zunanje omrežje: te enake vrednosti je treba upoštevati pri polaganju notranjih kanalizacij z rokami.

  • Za cevi 50 mm je optimalen naklon 0,035 (3,5 cm na linearni meter).
  • Za 110 - 0,02.
  • 150-0.01.
  • 200 - 0,008.

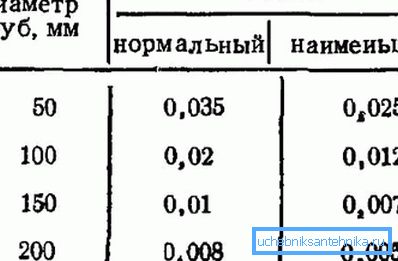

Najboljše in najmanjše dovoljene naklone za najbolj priljubljene velikosti.

Sanitarna zaščitna območja

Njihovo velikost določajo tako struktura kot njegova izvedba.

Gradbeništvo Velikost sanitarne zaščitne cone v metrih z zmogljivostjo, tisoč m3 / dan
Do 0,2 0,2 - 5 5 - 50 50 - 280
Polje filtra 200 300 500 -
Kmetijsko namakalno polje 150 200 400 -
Biološki ribnik 200 200 300 300
Črpalka 15 20 20 30

Kakšna mora biti razdalja od kanalizacije do kleti koče?

Tu so parametri, ki jih je treba upoštevati pri načrtovanju avtonomnega kanalizacijskega sistema za zasebno hišo (kapaciteta - manj kot 15 kubičnih metrov na dan).

  • Sanitarno zaščitno območje podzemnega filtracijskega polja je 15 metrov.
  • Za filtrirni jermen ali pesek in gramozni filter je 25 m.
  • Septični rezervoar se lahko gradi 5 metrov od temeljev, lahko pa se gradi tudi filter v 8.

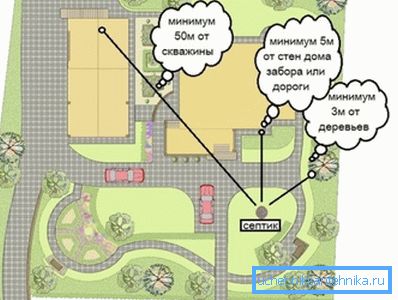

Lokacija greznice na vrtu.

Obrača, globoko

Kateri je najmanjši obračalni polmer kolektorske cevi?

  1. S prečnim prerezom do 1200 mm je enak premeru cevi.
  2. Če je cev debelejša od 1200 mm, je najmanjši polmer obračanja enak petim premerom.

Pomembno: v zadnjem primeru je treba inšpekcijske vrtine zgraditi na začetku in na koncu krivulje vrtenja.

Kolikšna je najmanjša globina, ki jo lahko postavite v kanalizacijo?

Vrednost določajo predvsem globina zamrznitve tal in izkušnje obratovalnih kanalizacijskih omrežij v regiji.

Če ni podatkov o delovanju, je najmanjša globina kanalizacije:

  • S prečnim prerezom do 500 mm - 0,3 m nad globino zamrzovanja tal;
  • Z večjim prerezom - 0,5 m nad nivojem zmrzovanja.

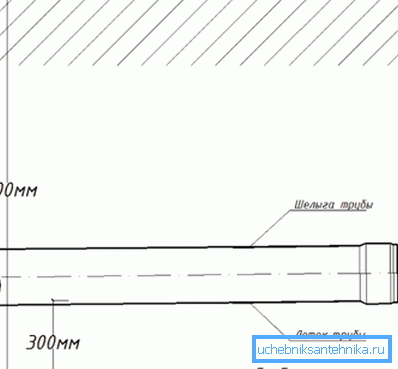

Najmanjša globina cevi s premerom 0,5 m.

V obeh primerih razdalja od vrha cevi do površine tal ali oznake ničle ne sme biti manjša od 0,7 m. Cena kršitve tega pravila je povečana verjetnost zamrzovanja cevi na vrhu zmrzali in poškodb pri vožnji z vozili. Če je iz nekega razloga stanje neizvedljivo, so cevi položene v betonski pladenj in dodatno izolirane.

Zaključek

Upamo, da mu bodo materiali, ponujeni bralcu, pomagali pri oblikovanju in samogradnji. Videoposnetek v tem članku ponavadi vsebuje dodatne tematske podatke. Uspehi!
