Telefonska kanalizacija: značilnosti gradnje in delovanja

Telefonske kanalizacijske sisteme so podzemne konstrukcije, izdelane z uporabo cevi in ​​vodnjakov. Objekti so zasnovani za skrito in varno lokacijo nizko-tokovnih ali optičnih vlaken. V tem članku bomo preučili, katere vrste komunikacijskih kanalov danes uporabljamo, in kakšne so značilnosti njihove uporabe.

Glavne vrste so njihove značilnosti.

Komunikacija kanalizacije je v skladu z namenom razdeljena na dve vrsti:

• Glavna odplake - To je kompleksen sistem, ki ga sestavljajo cevi, vodnjaki in drugi elementi, namenjeni za polaganje debla.

Gradnja se začne na postaji in vodi po glavnih vodih. Med avtocesto, na določeni razdalji med seboj, obstajajo inšpekcijske vrtine in razdelilne omarice.

Vijaki so namenjeni preverjanju integritete kablov in izvedbi nujne zamenjave ali popravil. Posebna oprema za distribucijo je nameščena v distribucijskih omarah, od katerih je glavna linija razdeljena na sekundarne razdelilne linije.

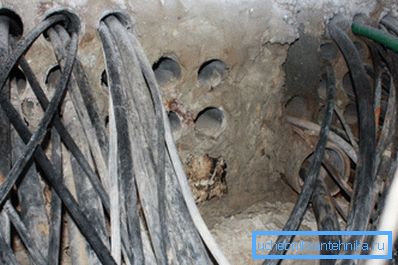

• Distribucija odplak je cevovod z manjšim prečnim prerezom kot cevovod, ki se uporablja za postavitev linije. Strukture izvirajo iz distribucijske opreme in vodijo neposredno do končnih uporabnikov.

Pomembno: Običajno je v glavnem cevovodu postaviti le prtljažnik. Skladno s tem je v distribucijskih kanalih postavljen manjši premer kabla. Toda, če so različne poti sovpadne, jih je mogoče položiti v en plinovod.

V skladu s konstrukcijskimi značilnostmi komuniciranja kanalizacija je razdeljena na:

• Enojne luknje, pri katerih je cevovod vzdolž celotne dolžine en sam kanal;
• Multihole modifikacije, v katerih se uporabljajo bloki iz več cevi.

Pravila za izgradnjo telefonske kanalizacije kažejo na možnost uporabe ne le betona in keramike, ampak tudi polietilenske cevi, katerih cena je manj visoka.

Izbira cevi se določi v skladu z geodetskimi značilnostmi regije. Zato je pred izvedbo gradbenega projekta izdelan projekt, pri katerem so poleg parametrov, kot so globina in premer polaganja, vrsta cevi označena glede na uporabljene materiale ter vrsto in število vstopnih odprtin.

Pravilno načrtovani in zgrajeni kanalizacijski sistem vam omogoča, da opravite zamenjavo tesnila in namestitev ožičenja z lastnimi rokami. Prav tako lahko redno izvajate meritve in vzdrževanje na progi, ne da bi morali odpreti površino ali tla.

Poleg tega ustrezno zasnovana in zgrajena konstrukcija zagotavlja optimalno zaščito za nameščeno ožičenje iz elektrokemične korozije in mehanske poškodbe.

Zahteve za gradbena dela

Gradnja telefonske kanalizacije poteka v skladu s številnimi tehničnimi zahtevami, pravili in predpisi (glejte tudi člen Priključitev pralnega stroja na kanalizacijo in oskrbo z vodo: 5 preprostih in neodvisnih korakov).

Glavna zahteva za izgradnjo telefonskih omrežij je dolga življenjska doba objektov. Skladnost s to zahtevo določajo zmogljivost in zanesljivost objektov.

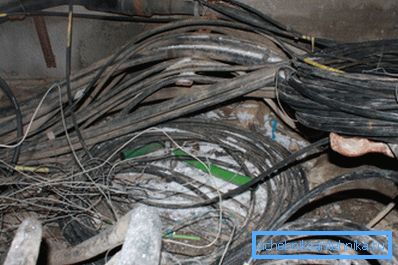

V zvezi s pojavom optičnih omrežij se gradijo kanalizacijski sistemi ob upoštevanju možnosti polaganja obeh vrst omrežij. V nekaterih primerih so izdelani ločeni cevovodi, namenjeni posameznemu polaganju optičnega vlakna.

Med načrtovanjem in naknadno izgradnjo kanalizacijskega sistema je potrebno zagotoviti zaščito pred naslednjimi dejavniki:

• prodiranje plina ali vode v cevovode in vodnjake;
• korozivni procesi (elektrokemijska korozija);
• tektonske dejavnosti in posledično mehanskih učinkov in poškodb omrežij;
• temperaturni učinki.

V skladu s pravili gradnje, pri polaganju podzemnega kablovnega omrežja, je neprehodni del ulice izbrana s kakovostno cestno površino. Ni priporočljivo postaviti cevovoda pod križišča vozišča cest in železnic, kjer se na tleh znatno mehanično obremenijo.

Značilnosti konstrukcije ogledalnih naprav

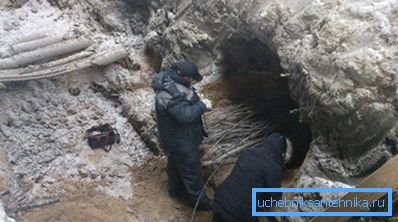

Navodilo za načrtovanje in naknadno izgradnjo komunikacijskih kanalov zahteva prisotnost različnih vrst naprav za gledanje.

Inšpekcijske vodnjake so lahko naslednje vrste:

• kontrolne točke - nameščene na ravnih odsekih prog;
• kotni - nameščeni na ploskvi vrtenja s kotom več kot 15 °;
• podružnica - nameščena na tistih območjih, kjer je pot razvedena v več različnih smereh;
• postaje - so nameščene na odsekih poti do telefonskih centrov.

V skladu z zahtevami za izgradnjo telefonske odplake morajo biti prostori za odprte prostore na razdalji, ki ne presega 150 m. Te zahteve narekujejo premisleki o enostavnosti in učinkovitosti prekomernega ožičenja med vodnjaki med popravilom in inštalacijskim delom.

Armirani beton je lahko montažen in montažen. Danes je dovoljeno uporabljati jaške iz drugih materialov. Vendar pa je treba njihovo uporabo utemeljiti z značilnostmi območja ali značilnostmi zemlje, v katero se mreža poglablja.

Pomembno: Da bi povečali zmogljivost odplak, že delujoče naprave za ogled niso rekonstruirane, ampak jih dopolnjujejo nove vdolbinice, ki so postavljene v neposredni bližini starih naprav za gledanje.

Zahteve za polaganje kanalov

Navodilo za polaganje cevi mora izpolnjevati več zahtev, med katerimi opozarjamo na naslednje točke:

• Notranja površina uporabljenih cevi, ne glede na vrsto uporabljenih materialov, mora biti gladka.
• Ne glede na vrsto uporabljenih cevi, dokončana struktura ne bi smela škodljivo vplivati ​​na ožičenje.
• Končni plinovod mora biti odporen na mehanske obremenitve, temperaturne spremembe in učinke podtalnice.

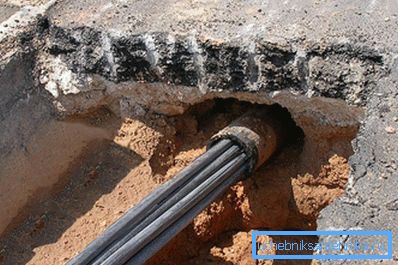

• Pri urejanju distribucijskih omrežij je treba uporabiti polietilenske cevi z notranjim prečnim prerezom 55-58 mm.
• Pri razporejanju glavnih omrežij se uporabljajo cevi iz betona ali azbestnega cementa z notranjim prečnim prerezom 90-100 mm. V nekaterih primerih se lahko uporabljajo polietilenski analogi s premerom najmanj 63 mm.

Funkcije polaganja omrežja

Kanale lahko položite v kabel za vse vrste komunikacij.

Polaganje se izvaja v skladu z naslednjimi zahtevami:

• Polaganje se izvaja v brezplačnih komunikacijskih kanalih, v katerih naj ne bi bilo več kot šest žic istega tipa.
• Komunikacijskih kanalov, v katerih se vlakna usmerijo, se ne smejo uporabljati za namestitev električne napeljave.
• Če je kanal zaseden z električnimi kabli, je polaganje neoboroženih optičnih vlaken dovoljeno le v predhodno nameščenih polietilenskih ceveh PND-32-T.
• Oklepni kabli so nameščeni na prostih in zasedenih kanalih brez uporabe polietilenskih cevi.
• Polaganje neškodljivega prevoda se izvaja v zbiralnikih majhnega odseka.
• Premer položenih komunikacijskih kablov ne sme preseči 75% premera preseka kanala.

Metode polaganja kablov

Metode vlečenja kabla so odvisne od vrste in teže.

Te parametre je treba upoštevati pri izbiri ustrezne metode in ustreznega orodja.

• Kabli z maso, ki ne presega 1500 kg / km, se ročno potegnejo s sintetičnim ali jeklenim kablom;
• Kabli z maso, ki ne presega 6000 kg / km, so narejeni z ročnim vitlom, opremljenim z jeklenim kablom s premerom najmanj 8 mm;
• Kabli z maso več kot 6000 kg / km se potegnejo z uporabo stroja in jeklene vrvi s premerom najmanj 11,5 mm.

Zaključek

Sedaj veste, kakšna je sodobna telefonska linija, kako je zgrajena in kako deluje. Več uporabnih in informativnih informacij lahko najdete tako, da si ogledate videoposnetek v tem članku (preberite tudi člen Polipropilenske kanalizacijske cevi - inovativna rešitev na področju vodovodne instalacije).
