Tlačna kanalizacija

Tlaćna kanalizacija je omreżje, katerega povezave so sesalna ćrpalka, ćrpalka in cevovod, ki sili prenaśa odtoke. Polaganje koncev odplak, ki se povezujejo z obstoječim omrežjem. Za pripravo naprave za kanalizacijo s tlačnim vodom je potrebno znanje in veščine.

Značilnosti

Kanalizacija je gravitacija in tlak. Vsak sistem je urejen na podlagi zunanjih pogojev. Če zunanji faktorji ne omogočajo izgradnje samoventilnega kanalizacijskega sistema, je zgrajen tlak, ki ima prednosti:

• Dolga življenjska doba. Če upoštevamo cevi iz litega železa, PE ali PVC, ki se pogosto uporabljajo za tlačne odplake, so jih pred kratkim proizvedli iz dovolj visoke kakovosti.
• Verjetnost blokade v cevovodih je zmanjšana. Moderne črpalke so opremljene z rezilnimi robovi, ki zdrobijo tkivo in druge trdne frakcije, ki jih najdemo v gospodinjskih odpadnih vodah.
• Primerjalna varčnost. To velja za sistem tlačne kanalizacije, ki ima veliko dolžino in majhen premer.
• Enostavna pravila delovanja.
• Relativno preprosta in hitra namestitev. Za namestitev pripravljenega KNS vam ni treba izvesti velikih zemeljskih površin. Enako velja za vgradnjo tlačnih cevovodov, ki potekajo skoraj vzporedno z reliefom zemlje.
• Kompaktna CND. Črpališče za tlačne odplake ne zajema veliko prostora, zato ga je mogoče namestiti tudi v kleti hiše.

Tlačna kanalizacija je urejena v naslednjih primerih:

• Cev za odvajanje odpadne vode v zasebni hiši se nahaja pod priključno točko, na primer obstoječo kanalizacijsko omrežje;
• teren vzdolž linije kanalizacijskega tlaka ima znatne razlike;
• uporabiti zaprto metodo polaganja cevovoda čez cesto;
• vrsta tal ali drugi razlogi izključujejo možnost globokega jarepa;
• tlačna cev manjšega premera.

Oblikovanje

Zasnova tlačne kanalizacije lahko postane katera koli ustrezna organizacija, specializirana za gradbeništvo. Če imate potrebno znanje, je to delo mogoče samostojno opraviti.

Projektiranje kanalizacijskih kanalov se začne s študijo geoloških in geodetskih podatkov. Iz njih izhaja, da je v omrežju obstoječega kanalizacijskega omrežja izbrana vodnjaka, na katero se usmeri cevovod. Med projektiranjem se določi globina cevovoda in njegov premer, označijo se strukture in oprema na cesti, izbere se črpalka, izbere se njegova vrsta in zmogljivost. Če želite izbrati črpalko, morate izvesti hidravlični izračun in načrtovati skupno delo tlačne cevi in ​​enote. Pri izbiri črpalke je treba upoštevati geometrično višino dvigala in izgubo tlaka po dolžini tlačnega odvodnega cevovoda. Pri polaganju cevi je treba upoštevati teren in poskušati ne preveč poglobiti cevovoda. Če želite to narediti, moramo po dolžini poti spremeniti progi. Voda mora biti najnižja v sistemu. Če obstaja možnost, je za namestitev vdolbinice z opremo na avtocesti, v kateri se bo tlačna kanalizacija spremenila v pretok gravitacije. Če olajšava omogoča, mora biti cev za gravitacijo čim dlje, tlak pa mora biti krajši.

Nasvet! Pogosto je več lastnikov sosednjih zgradb, ki bi prihranili pri gradnji kanalizacije, zadovoljni s skupno sprejemno vodo, na katero priključijo svoje notranje sisteme in iz katerih gradijo eno tlačno vejo.

Posebnosti

Črpališče je glavni element tlačne kanalizacije. Oblika KNS vključuje rotor, ki ima rezalne robove. Zahvaljujoč se jim trdne frakcije zdrobijo in ne ovirajo odplake, da bi se lahko prosto prehajali skozi cevovod s premerom do 110 mm. Vsi deli črpalke so izdelani iz visoko trdne kovine, zato ima naprava precej dolgo življenjsko dobo. Namesto cevi iz litega železa, ki so se pred kratkim uporabljale pri vgradnji tlačne kanalizacije, se vse bolj uporabljajo polietilenski ali polivinil klorid. S premerom cevi do 90 mm so ti izdelki dobavljeni v kolobarjih, kar je primeren za namestitev.

Črpalke lahko razdelimo na dve vrsti:

• Intra-house. Takšna KNS preusmeri odpadno vodo iz ene hiše. Vključujejo črpalko z mlinom in plastično ohišje. Takšna zgradba je praviloma nameščena v kleti.
• Na prostem Namenjeni so črpanju odpadkov iz več hiš. Črpajo vodo iz rezervoarja, v katero se odvajajo odplake iz različnih zgradb. Odpadne vode se dobavljajo v čistilno napravo ali v obstoječo kanalizacijo.

Če potrebujete povezavo s sistemom tlačne kanalizacije, morate zbrati potrebno število dovoljenj in potrdil, pripraviti dogovor za sprejem odtokov in poklicati posebno gradbeno posadko.

Izbira črpalke

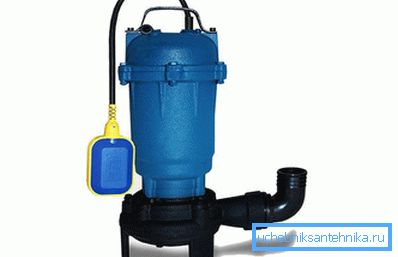

Tip črpalke je izbran glede na sestavo odpadne vode. Za odtoke gospodarskega izvora iz prhe, potopa in potopa je lahko običajna črpalka primerna. Ker pa se uporabljajo tudi fekalne nečistoče iz WC školjke, ki lahko dobijo tudi trdne delce, je treba črpalko izbrati z mlinom. Njegova prisotnost zmanjša premer tlačne cevi na 40 mm.

Ker so velike količine tekočine izsušene iz kopeli, pisave in bazenov, morajo imeti črpalke visoko zmogljivost. Poleg tega je treba njihovo neprekinjeno delo zagotoviti dolgo časa. Še en dejavnik, ki ga je treba upoštevati pri izbiri vrste črpalke, mora biti zasnovan za temperaturo vode do 70 ° C? C, ki prihaja iz odvoda pomivalnega stroja in pralnega stroja.

Pri nameščanju črpalke obstajajo nekatera pravila:

• temperatura signala plus naj bo vedno na mestu namestitve črpalke;
• mesto namestitve KNS je treba očistiti in imeti dostop do pristopa;
• Na spodnji strani konstrukcije je treba namestiti oporno krivino s posebno prirobnico;
• tlačna cev je podprta na kolenu;
• cev na vrhu vrtine je pritrjena z nosilcem, pritrjenim na steno objekta;
• cevovod je treba namestiti v skladu s pravili - brez izkrivljanja in napetosti. Premer izpustne cevi mora biti manjši od sesalnika;
• da se izključi povratni tok, na tlačni cevi so predvideni povratni ventil in ventil;
• za spuščanje in dvig črpalke se uporablja veriga, pritrjena na enoto in vodilno strukturo;
• ko črpalka doseže spodnje koleno, se pojavi tesna povezava.

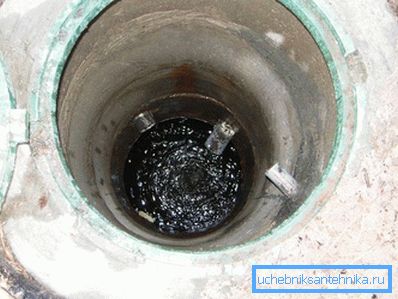

Montažna naprava

Ko pride do napake v kanalizacijski tlačni vodi, je predizdelana vodnjaka pomembna povezava v konstrukciji. V bližini hiše mora biti nameščen za sprejem odpadne vode. Dno in stene vdolbine je treba zagotoviti zanesljivo vodoodpornost. V nasprotnem primeru obstaja velika verjetnost, da bo kanalizacija uhajala v tla. Površinske obloge so običajno izdelane iz betona, ruševin ali pečenih opek. Debelina naj bi sčasoma dosegla približno 25 cm. Zunanja stran sten je lahko izolirana s slojem bitumna, z notranje strani pa je oplaščena vodnjaka, to pomeni, da se šivi preganjajo. Pogosto se uporabljajo pri gradnji betonskih obročev, ki so zloženi na posebno ploščo.

Da bi črpalka delovala dlje, je zaželeno, da se iz dveh predelov uredi vrtina. V prvem odseku bodo zbrane odpadne vode. V drugem primeru morate namestiti črpalko, ki bo delovala po pretakanju vode iz prvega oddelka in doseže določeno raven. V tem primeru trdne frakcije ostanejo v prvem odseku.

Nasvet! Če je vdolbina enosmerna, je nameščena potopna čistilna črpalka z mlinom.
