Vlečne pladnje: klasifikacija in uporabljeni materiali

12-03-2018
Zunanja kanalizacija

Mnogi od nas so razdraženi z lužami in umazanijo na cestah in okoli domov. In hkrati je lepo, če se po močnem curku ceste in ladjedelnice še naprej sušijo. Za to lepoto je odgovorna nevihta, od katerih je pomemben element kanalizacijski pladenj.

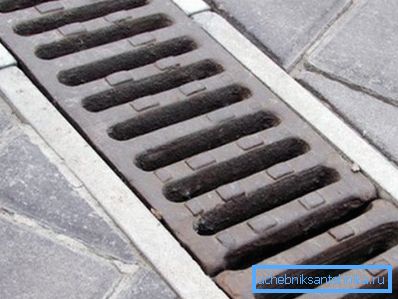

Fotografija nevihta na cesti.

Navodila za razvoj

Te strukture pa so razdeljene v dve glavni skupini.

  1. Prva skupina vključuje cestne in komunikacijske izdelke, ki so namenjeni odstranjevanju vlage s cestnih in železniških prog.. In tudi iz vseh vrst pešpoti, pločnikov in parkovnih površin. Zahvaljujoč svojemu delu na cestah ne le ne puščajo, temveč se tudi življenjska doba platna znatno poveča.
  2. Druga velika skupina se nanaša na inženirske in komunikacijske sisteme.. S svojo pomočjo se vlaga odstrani iz temeljev zgradb in kletnih konstrukcij. Vrednost teh sistemov je težko preceniti, saj bi brez njih celo najboljša hidroizolacija temeljev ne bi trajala dolgo, poleg tega bi zelo malo ljudi lahko imelo vlažnost in vodo v kleteh.
Pretok vode.

Kaj je in kaj so

Na splošno je oblikovanje te vrste izdelka precej preprosto, je kvadratna, pravokotna ali zaokrožena korita. Zgoraj so praviloma opremljeni z različnimi vrstami zaščitnih mrež, ki imajo vlogo grobega filtra in zaščitijo velike ruševine ali liste, da padajo v kanalizacijo.

Praviloma se na ozemlju enega samega predmeta združi več vrst takšnih struktur. Vsak izvaja svojo ozko usmerjeno funkcijo. Toda hkrati so vsi povezani v enoten sistem.

Tako lahko v zasebni koči ali mestnem dvorišču inženirskih izdelkov uspešno združimo, da obrišemo vlago iz temeljev in ceste, da zagotovimo suhe dostopne ceste in pločnike.

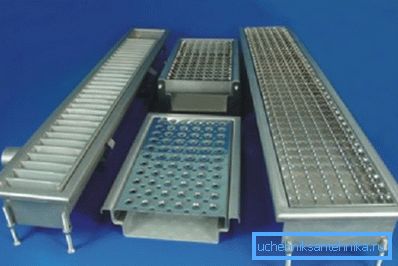

Rešetke s peskimi filtri.

Klasifikacija izdelkov

Cena je seveda pomembna, vendar je prva stvar, ki jo morate upoštevati, ko se odločite za opremljanje z brezvodnim vodnikom, najvišja dovoljena kritična obremenitev zgradbe.

Material je lahko drugačen, vendar če izdelek ni izdelan za določeno težo, sistem ne bo trajal dolgo.

  • A-15 je najšibkejši, do en in pol tone, varianta park-dacha, ki je namenjena izključno pešcem ali kolesarskim območjem. V zasebni gradnji so zloženi na področju vrtnih poti. V mestu so opremljeni z parki, igrišči ali atletskimi športnimi objekti.
  • B-125 - lahko že zdrži do 12,5 ton. Ta vrsta izdelka je najbolj priljubljena med zasebnimi razvijalci. Uporablja se za ureditev parkiranja za osebna vozila in gradnjo garažnih zadrug.
  • C-250 - meja njihove moči je približno 25 ton. Najpogosteje jih izberejo lastniki bencinskih črpalk. Prav tako so zelo priljubljeni pri organiziranju cestnih križišč med hišami v stanovanjskih predelih velikih mest.

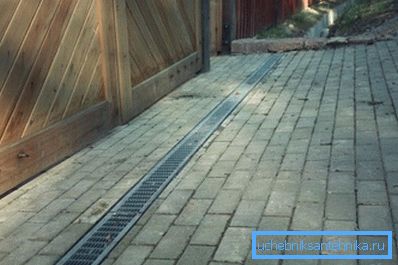

Storm odplak v bližini dvorišča.
  • D-400 - ta vrsta izdelkov lahko prenese do 40 ton. Bliže so smeri ceste, saj se lahko uporabljajo za odtekanje vlage iz meddržavnih avtocest ali osrednjih mestnih ulic.
  • E-600 - najvišja vrednost je približno 60t. Zasnovan za vgradnjo na ozemlje industrijskih podjetij in velikih skladišč.
  • F-900 - ima največjo moč, do 90t. To je specifičen, visoko specializiran izdelek. Razvit je bil za vojaška odlagališča, kot tudi razvlaževanje vzletno-pristajalnih stez in dostopnih cest na letališčih.

Iz katerih pladenj so izdelani

Izdelki te vrste morajo vzdržati ne samo visoke obremenitve, temveč tudi padce temperature, poleg tega pa imajo povečano odpornost proti agresivnim okoljem. Proizvodnja se ne stoji, razen pri tradicionalnem betonu, se pogosto uporabljajo različne vrste kompozitnih materialov in plastike.

Beton in njegovi derivati

Betonski pladnji za nevihtne kanalizacije so začeli uporabljati že od samega trenutka, ko se je pojavil beton. Material šteje za popolnoma okolju prijazen in lahko prenese skoraj vsak tovor. Zato so najmočnejši razredi pladnjev, E in F, izdelani iz betona.

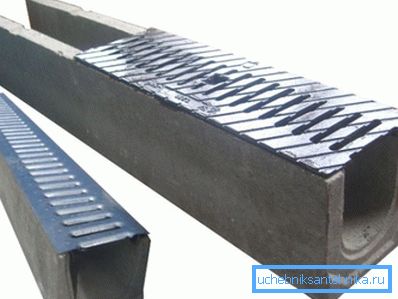

Betonski izdelki.

So monolitna litja, ki lahko vzdrži tako grenko mraz in močno toploto. Velika večina izdelkov je izdelana z notranjo armaturo. Na vrhu so na voljo jeklene ali livarske železne rešetke, večina izdelkov pa je opremljena z utori za linearno vgradnjo.

Pomembno: pločevinaste armirane betonske pladnje so izdelane s tehnologijo vibracijskega vlivanja in vibropresiranja. Cena vibro oblikovanih izdelkov je nižja, vendar je njihova kakovost slabša. Vibro-stisnjeni pladnji veljajo za najvišjo kakovost in trajen.

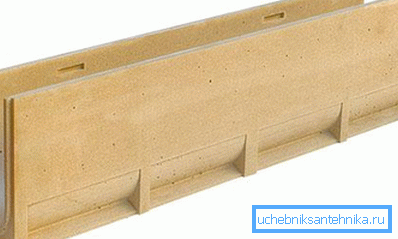

Izdelek je izdelan iz polimernega betona.

V tem primeru je edina resna pomanjkljivost, da se upošteva veliko teže. Samo strokovnjak lahko montira takšno konstrukcijo in uporabo dvižne opreme. Plus, potreboval bo ločeno in precej močno podlago.

Nov trend v proizvodnji je bila kombinacija plastike z betonom, polimer betonom. Značilnosti delovanja teh izdelkov praktično niso slabše od čistega betona. Poleg tradicionalnih granitnih čipov, cementa in peska obstaja tudi poliester ali epoksidna smola. Delovna površina je zelo gladka in trpežna.

Plastični in polimerni pladnji

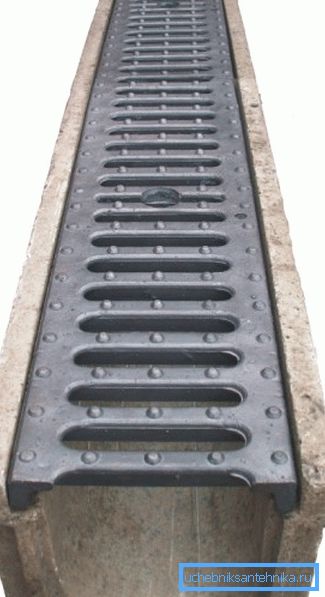

Pladenj za polimer.

Polimeri-pesek izdelki so trenutno priljubljeni. Izdelane so iz prečiščenega kremenčevega peska in zdrobljenega polimera, polimernih čipov. Po mešanju sestavek segrevamo v posebnih pečicah. Ko se topila iz polimera zlije, se zmes zlije v kalupe in postavi pod vibropres.

Zdaj so skoraj najbolj priljubljeni izdelki iz plastike. Za njihovo proizvodnjo se uporablja polipropilen ali nizkotlačni polietilen. Sodobne tehnologije omogočajo izdelavo gradiva, iz katerega so pladnji razredov od A do C vključeni.

Izdelki so lahki in trpežni. Ti pladnji so, seveda, slabši od betona, vendar cena in možnost montiranja z lastnimi rokami prevzamejo svoj cestnino.

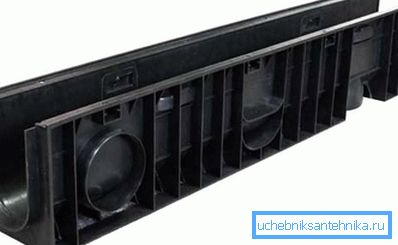

Plastična konstrukcija.

Pomembno: v zadnjem času so bili proizvedeni litoželezni in pločevinasti pladnji. Zdaj se je cena kovin povečala, poleg tega pa so se pojavile nove proizvodne tehnologije. Kot rezultat, je proizvodnja kovinskih izdelkov postala nedonosna in trenutno so le rešetke iz kovine.

Nekaj ​​besed o namestitvi

Pladnji so na voljo v standardnih dolžini. Vse druge parametre, višino, širino in konfiguracijo je treba izbrati glede na količino odpadne vode. Za to je izpeljana formula:

Q = q20 · F ·?

Kje

  • Q - pomeni količino vode.
  • q20 - Označuje padavine v določeni regiji, ta vrednost je mogoče najti v regionalnih SNiP 2.04.03-85.
  • F - površina predmeta, ki se posuši.
  • ? - drenažni koeficient, ima določeno vrednost za različne vrste pokritosti. Torej: asfalt - 0,95; cementni estrih - 0,85; stisnjeni drobljen kamen z bitumnom - 0,60; ruševje, pesek, tla - 0,40.

Pomembno: vsi izdelki so pravokotne oblike, z izjemo tako imenovanih teleskopskih pladnjev. Namenjeni so za razporeditev odpadkov z velikim naklonom. Njihova oblika je podobna okrnjenemu stožcu, tako da se pladnji zapirajo zaporedno.

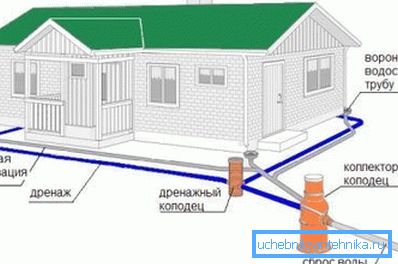

Shema nevihte kanalizacije.

Navodilo, po katerem je sistem linearno nameščen, je praktično enako v smislu tehnologije za vse pladnje. Razlike so le v debelini pripravljalnega sloja. Plastika v nasprotju z armiranim betonom ne zahteva kapitalske osnove.

Na začetku je izdelan jarek, ki bi moral biti nekoliko širši od samega pladnja. Na dnu jame se naseljuje gosta peskovna blazina in vlije sloj armiranega betona. Linija je nameščena na mokrem betonu, po kateri je vrzel med steno in tlemi tudi napolnjena z betonom.

Vsak sistem je nameščen z nagibom do mesta izpusta. Kotni nagib se spreminja glede na teren 10 - 20 mm, za 1 linearni meter.

Videoposnetek v tem članku prikazuje primer instalacije kanalizacijske kanalizacije.

Zaključek

Namestitev viharjev za kanalizacijo je ena izmed zadnjih. Če govorimo o zasebni gradnji, je priročno opremiti sistem skupaj s slepo površino okoli hiše. Ampak, če dvomite o svojih sposobnostih, je bolje, da najemite strokovnjake, ker je v primeru napake treba konkretno linijo razstaviti.

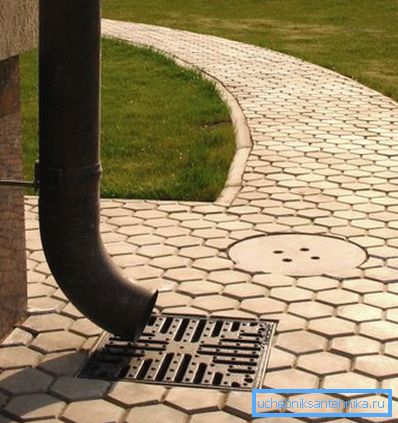

Odstranitev deževnice iz kleti.
