Voda dobro: namen, raznolikost, gradnja

09-04-2018
Zunanja kanalizacija

Voda je pomemben del komunikacij, ki omogoča redne in nujne ukrepe za popravilo, vzdrževanje in montažo vodovodnih omrežij. Upoštevali bomo vrste takšnih vodnjakov, načine njihove izdelave in pokazali, kako lahko z vodo zgradite vodnjak za akvadukt.

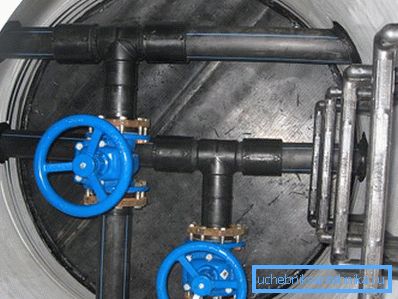

Za vzdrževanje kritičnih območij ali vozlišč sistema so izdelani vodnjaki.

Namen in sorte

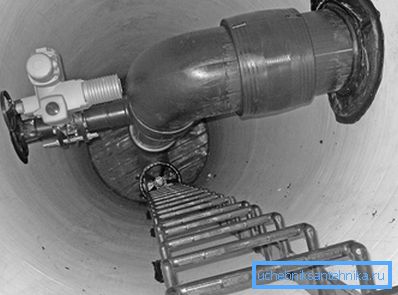

Gradnja lahko blokira dva cevovoda hkrati.

Vode, nameščene na omrežjih za oskrbo z vodo, so zasnovane za različne namene, pri čemer so glavne:

  • Nadzor mest krakov, križišč in zavojev glavnih cevi. Kot je pravilna, je vsako omrežje razdeljeno na ravne dele, na začetku in koncu katerih so nameščene vodnjake za dostop do cevi v primeru nesreč ali načrtovanih ukrepov. Poleg tega so vijaki in veje, ki vsebujejo sklopke in prirobnice, ki so najpogosteje nagnjeni k puščanju;
  • Možnost dostopa do lokacij ventilov, prilagajanja in izklopa ter nastavitve ventilov. Pogosto so v križiščih in vejah cevi nameščeni različni ventili za kontrolo pretoka, za katere je izdelana vodnjaka;
  • Lokacija črpalnih postaj, merilnih naprav in druge opreme. Številne naprave so nameščene neposredno na progi, njihovo polnjenje z zemljo pa ni zagotovljeno. Za namestitev takšnih naprav in dostop do njih izdelamo posebne rezervoarje;
  • Za sprejem in odvajanje rezultatov zaradi nesreče ali načrtovanega odvoda vode se lahko na vodovodni sistem namestijo posebni sprejemni in drenažni vodniki;
  • V avtonomnih sistemih za oskrbo z vodo lahko vrtina služi kot vir pitne vode ali igra vlogo kesona nad vodnjakom;
  • Cisterne za pregled in vzdrževanje so nameščene tudi na vstopnih točkah cevi v domove ali skozi druge ovire.

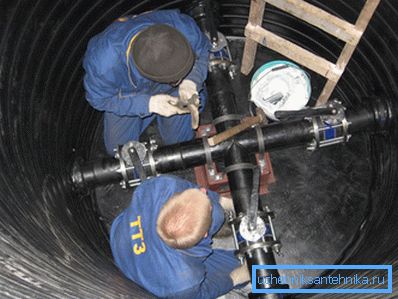

Na sliki je prikazano, kako je bil uporabljen dostop osebja do nadzornih točk sistema z uporabo vrtine.

Bodite pozorni! Kot lahko vidite, je imenovanje vodnjaka lahko drugačno, vendar so vse namenjene dejavnostim, povezanim z nadzorom, popravilom ali vzdrževanjem vodovodnih omrežij.

Tako je mogoče, odvisno od namena, razdeliti na sorte, med katerimi so:

  • Inšpekcijski vodnjaki. Izdelana za nadzor različnih kritičnih območij in območij;
  • Strojne sobe in postaje za umestitev opreme. Tu namestijo črpalke, števce, menjalnike in drugo opremo;
  • Kontrolne točke, kjer se nahajajo vrata, pipe, zasuni in druge kontrolne sistemske parametre;
  • Drenažne vodnjake, namenjene za zbiranje, absorpcijo in odvajanje vode.

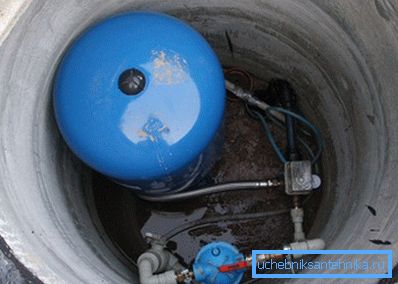

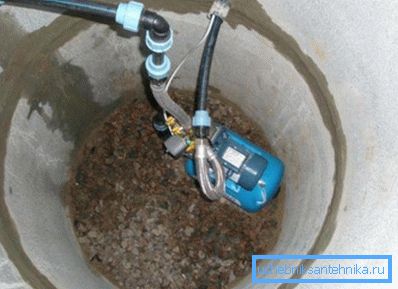

V rezervoarju se lahko doda hidroakumulator in druga oprema.

Primer drenažnega objekta je vlažno v vodovodnem sistemu. V primeru popravil je potrebno izprazniti vodo iz sistema: tekočina se pošlje v to posodo, od koder je izčrpana.

Načini gradnje in materiali

Brick

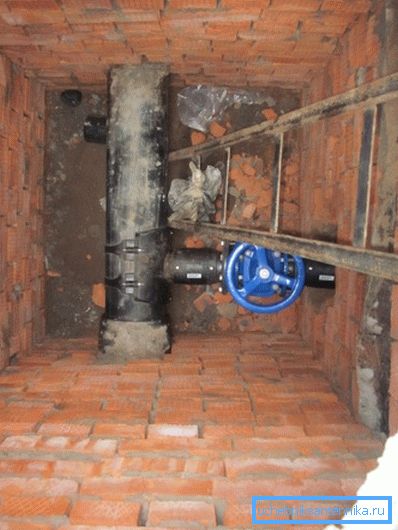

Lahko zgradite vodnjak za vodovod iz opeke.

Moderna paleta gradbenih materialov in tehnologij je ogromna, zato lahko zgradimo hidravlične strukture za veliko načinov. Ena izmed takšnih metod je gradnja cisterne iz opeke.

Opeka je znani tradicionalni gradbeni material, katerega kakovost in zanesljivost sta nedvomno in časovno preizkušeni. Seveda lahko iz njega zgradite lep vodnjak za vodovodni sistem, ki bo trajal mnogo let.

Med gradnjo centraliziranih omrežij z državnimi in plačanimi storitvami se ta material praktično ne uporablja, zasebni trgovci pa to pogosto uporabljajo.

Načini namestitve hidravličnih konstrukcij (CTA) se praviloma načrtujejo vnaprej in pri razvijanju jarkov istočasno izkopavajo jame za njihovo namestitev.

Kopanje kopita v fazi razvoja tal.

S tem pristopom morate storiti naslednje:

  1. Poravnajte, kompaktno in nalijte pesek in gramozno dno jame;
  2. Na dnu prelijemo ojačene ali nearmirane armirane betonske plošče;
  3. Postavite stene stavbe, pri tem pa upoštevajte luknje za vstop in izstop cevi. Običajno uporabite pol-opečni polaganje s standardnim črtanjem vrstic;
  4. Stene pokrijte z betonskim pokrovom z luknjo za loputo;
  5. Izvedite zunanjo hidroizolacijo sten;
  6. Zaženi nazaj.

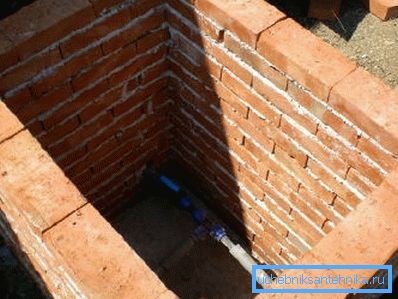

Običajno se uporablja polaganje v pol-opeko.

Bodite pozorni! Pri gradnji lukenj je treba upoštevati dimenzije hipotekarnih očal, ne pa cevi. Pri vstopu v cevi v kozarce je treba sprejeti ukrepe za hidroizolacijo mest za vstop komunikacij.

Slabosti metode se štejejo za visoke stroške opek, zapletenost dela in sorazmerno velik čas gradnje.

Plastika

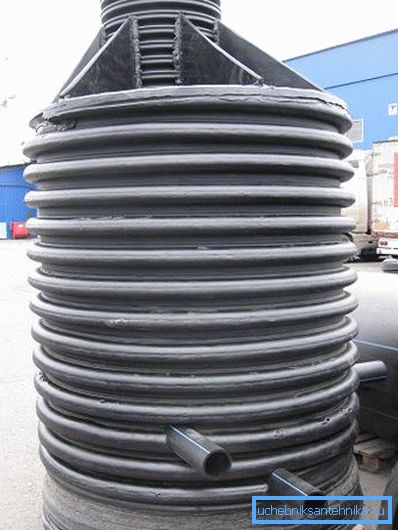

Plastični izdelki postajajo vedno bolj priljubljeni.

Precej novih, a zelo priljubljenih vrst hidravličnih konstrukcij so plastični rezervoarji. V celoti ustrezajo sprejetim standardnim velikostim in so pripravljene za delovanje, imajo specializirane vhode za komunikacijo s sistemi za zapiranje, stopnišči in žrela.

Uporabljeni materiali so zelo različni - polipropilen, polietilen, polivinil klorid itd. Običajno so stene trupa izdelane z ojačitvami in gubami za okrepitev konstrukcije. Na zahtevo stranke ima lahko izdelek izolacijo in druge dodatne sisteme.

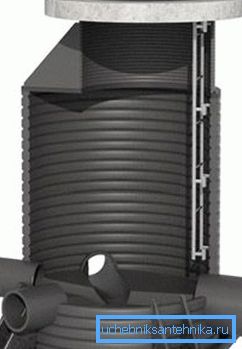

Objekti so opremljeni z vsem, kar je potrebno.

Namestitev je enostavna: na pripravljenem betonskem ali gramoznem blazinju je pritrjena posoda, pritrjena s posebnimi sidri (kabli, nosilci, montažna ušesa) in prekrita. Izdelki z ojačanim trupom se lahko napolnijo z običajno zemljo ali peskom, navadne plosko stene cisterne pa napolnimo z mešanico pesek-cementa.

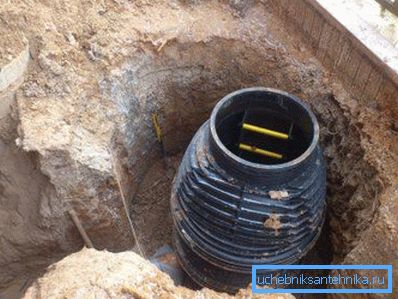

Plastični rezervoar je preprosto nameščen na pravem mestu, fiksiran in napolnjen.

Pozitivni vidiki uporabe te vrste gradnje so hitra namestitev, enostavna namestitev in popolna tesnost sten, ki se ne bojijo dolgotrajnega stika z vodo. Slabost je precej visoka cena.

Ojačani beton

Beton je najbolj priljubljen material za gradnjo hidravličnih konstrukcij.

Najpogostejši in priljubljen material za gradnjo vodnjakov danes je armiran beton. To je najbolj trpežna, zanesljiva in trajna metoda gradnje.

Na beton lahko uporabljate dva načina:

  1. Litje v pripravljenem oplaščenju. Precej naporna metoda, vendar je rezultat monolitna, trajna in zelo zanesljiva gradnja;
  2. Gradnja betonskega betona. V tem primeru se predmetu dostavijo gotovi betonski izdelki, ki so v našem primeru valjaste obroče. Iz obročev izdelamo kolono, ki je pokrita z betonskim pokrovom s pokrovom.

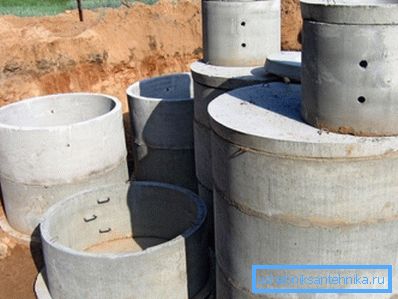

Montažne strukture so bolj sprejemljive.

Oglejmo si bolj podrobno gradnjo predprostorjev.

Na primer smo sestavili navodila po korakih:

  1. Dno jame je tampirano, nato izdelamo peščeno-gramozno posteljnino in vlijemo armirano betonsko ploščo z debelino 100-150 mm;

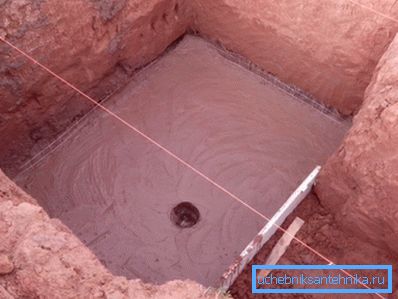

Izdelava betonske blazine.
  1. Obroči zunaj se obdelujejo z vodoneprepustno spojino, z mastiko ali izolacijsko površino. Na izracunanih mestih smo izrezljali luknje za cevi z rezilom korona;

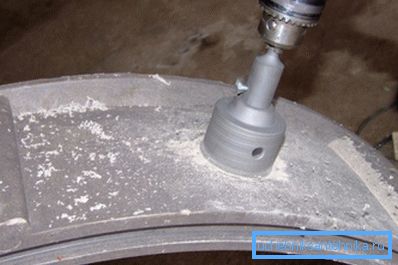

Izrežite luknje in naredite hidroizolacijo.
  1. Prvi prstan spustimo na cementno peskovito malto in postavimo nivo strogo vodoravno. Nato raztopino namestimo na mesto spoja in nastavimo naslednji obroč, ne pozabimo na kontrolo nivoja;
  1. V primeru nestandardne globine lahko zadnji obroč zamenjamo z dodatnim elementom zahtevane velikosti.. Pokrivamo kolono z betonskim pokrovom s pokrovom;

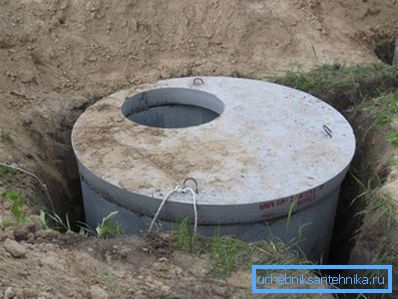

Namestite pokrov z luknjo.
  1. Zatesnje spojite z raztopino z dodatkom tekočega stekla ali posebnega tesnila za šive;
Obdelujemo šive.
  1. Strukturo napolnimo z nanosom sloja po sloju s spajanjem z ojačitvijo ali s pomočjo vibrotoola.

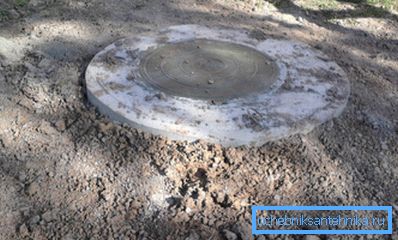

Zaspal design.

Bodite pozorni! Bolje je, da vnaprej naredite risbo vode. To bo pomagalo preprečiti netočnosti in napake med delom.

Zaključek

Vodnjak za nadzor in vzdrževanje inženirskih omrežij je pomemben element vodovodnega sistema potrošniku. Zahvaljujoč njemu je hiter dostop do najpomembnejših vozlišč vodovodnega sistema.

Videoposnetek v tem članku omogoča ogled postopka montaže z lastnimi očmi.
