Vodne črpalke za vodovodne instalacije: pregled

Vodne črpalke za vodovodne vode so potrebne za zagotovitev neprekinjenega kroženja tekočine in zahtevane ravni tlaka v vodovodnem sistemu celotne lokacije. Zato je treba pri izbiri te opreme posvetiti ustrezno pozornost.

Zato si oglejmo njegove sorte in glavne značilnosti.

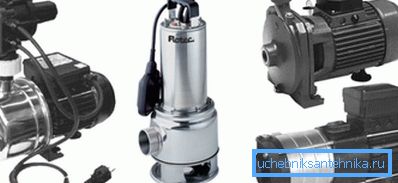

Izbor črpalne opreme za državo

Vrste

Torej, nadaljujemo z uvodom:

Potopni

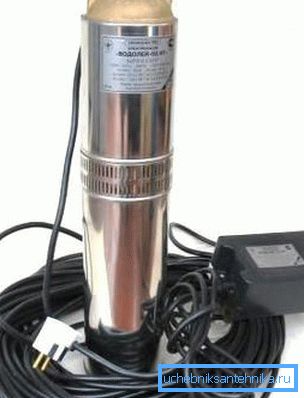

Fotografija potopne centrifugalne črpalke

Potopni stroji so lahko vrtinčni, centrifugalni in črvi. Zaradi svoje visoke praktičnosti so najpogostejši centrifugalni stroji, ki jih bomo upoštevali:

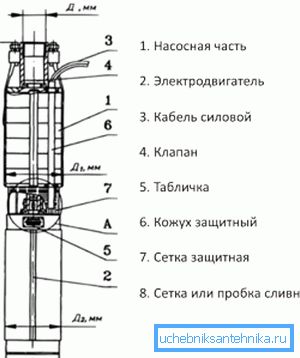

Diagram naprave podvodne enote
Oznaka na sliki Ime
1 Črpalni del
2 Elektromotor
3 Napajalni kabel
4 Valve
5 Imenska tablica
6 Zaščitni pokrov
7 Zaščitna očesa
8 Mrežni ali izpustni vtič

Ti modeli so potopljeni neposredno na dno samega vdolbine, od koder odvajajo tekočino v sistem.

Prednosti:

  • Razumna cena.
  • Visoka raven moči in zmogljivosti. Ti modeli so idealni za servisiranje artesijskih vrtin.
  • Majhen premer, ki omogoča vrtanje ozkega vrtinca.
  • Enostavnost delovanja z lastnimi rokami.
  • Dolg operativni termin zaradi pomanjkanja elementov drgnjenja.

Pomanjkljivost je težava popravil, kar je povezano s potrebo po dvigovanju naprave iz velike globine.

Povezava:

  • Na napravo priključimo napajalni kabel, cev in jekleni kabel.

Nasvet: priporočamo, da priključene elemente povežete v enem traku z gradbenimi trakovi. To poenostavlja proces potopitve in nadaljnjega povečanja.

  • Potopite se na dno vrtine.
  • Fiksirajte kabel na vrhu.

Polno potopno

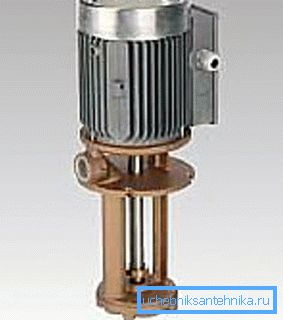

Črpalka za delno potopno vodovodno vodo

Te črpalke so vmesnik med potopnimi in površinskimi modeli. Ti so slabši v skupnih tehničnih lastnostih in ne morejo opravljati specializiranih nalog, vendar imajo več prednosti, ki jih naredijo bolj priročne pri delu z majhnimi, širokimi vrtinami.

Namreč:

  • Enostavno vzdrževanje. Navsezadnje ta oprema ne zahteva popolnega potapljanja.
  • Ni potrebe po popolnem tesnjenju.

Povezava je videti skoraj enaka kot v prejšnji različici, le da je potrebno, da se zgornji del naprave ne zmoči.

Črpalka

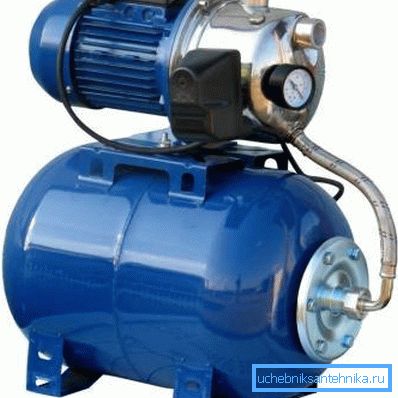

Vzorčna črpalna postaja

Glavna oprijemljiva razlika med to možnostjo je prisotnost hidravličnega akumulatorja, ki omogoča kopičenje vode za njen nadaljnji prevoz do točk vnosa vode. V večini primerov, poleg drugih naos, boste morali vseeno namestiti takšno enoto. Ta oprema je nameščena v posebej opremljenem kesonu ali kleti.

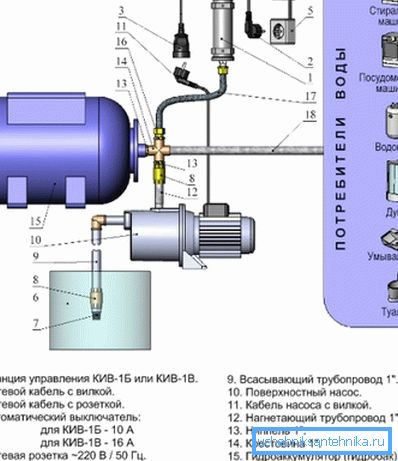

Diagram naprave in priključitev črpalne postaje za vodo
Oznaka na sliki Ime
1 Upravljalna postaja
2 Omrežni kabel z vtičem
3 Omrežni kabel z vtičnico
4 Prekinjalo
5 Električna vtičnica
6 Vir vode
7 Vhodni filter
8 Kontrolni ventil
9 Sesalna cev
10 Površinska črpalka
11 Kabel črpalke z vtičem
12 Injekcijska cev
13 Bradavica
14 Cross
15 Akumulator
16 Prehod bradavice
17 Fleksibilen eyeliner
18 Cevovod za vhodne točke vode

Prednosti:

  • Popolna avtomatizacija. Zaradi prisotnosti avtomatizacije nadzor nad obratovanjem postaje ni potreben, kar bistveno poenostavi njegovo delovanje.
  • Zagotavljanje zahtevane ravni tlaka v vodovodnem sistemu, ki je potrebna za delovanje številnih vodovodnih napeljav.
  • Odprava vodnega kladiva. Zaradi posebnosti svoje strukture zagotavljajo enak pretok tekočine, kar poveča življenjsko dobo celotnega sistema oskrbe z vodo.
  • Sposobnost dela brez električne energije. V primeru nesreče pri elektrarni ali prelomu žice, bo voda še nekaj časa tekla, dokler se hidroakumulator ne izprazni.
  • Povečajte čas delovanja črpalke, saj se zmanjša število vključitev in zaustavitev.
  • Enostavna navodila za priključitev na vodni sistem.

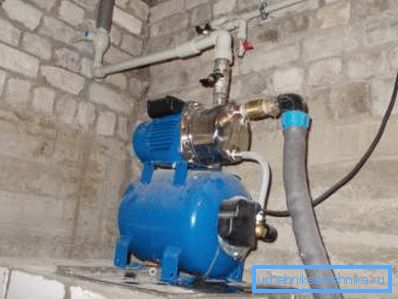

Priključna postaja v kleti hiše

Nasvet: Priporočljivo je, da se ogreje prostor, v katerem se nahaja opisana naprava, da bi v zimskem obdobju preprečili zmrzovanje vode v rezervoarju.

Slabosti:

  • Relativno visoki stroški. Čeprav med delovanjem, začetni stroški hitro plačajo sami.
  • Omejite globino vode, ki je običajno 10 m.

Povezava:

  • Izberemo zanesljivo stabilno mesto in na njej namestimo agregat.
  • Povezujemo se z močjo.
  • Sesalno cev spustimo v vdolbino.

Kroženje

Običajna pospeševalna črpalka za vodovod v zasebni hiši

Ta naprava ne služi za dvig vode iz globine, ampak zagotavlja potreben pritisk v vodovodnem sistemu.

Zaradi tega ima nekoliko širši nabor aplikacij:

  • V kombinaciji z napravami za dviganje vode, ki ne morejo ustvariti zahtevane ravni tlaka.
  • V ogrevalnih sistemih se še posebej nanaša na toplotno izolirana tla.
Shema obtočne črpalke
Oznaka na sliki Ime
1 Terminalno ohišje
2 Navojni čep
3 Tehnična oznaka
4 Telo del statorja
5 Vijaki
6 O-tesnilo
7 Zunanja ležajna lupina
8 Val
9 Ob postanka
10 Nosilna plošča
11 Zamašek
12 Split Cone
13 Kolo
14 Matica
15 Zamašitev rež
16 Telo črpalke
17 Konektor senzorja
19 Splash obroč

Povezava:

  • Izklopite dovod vode v tokokrogu.
  • Odrežite del cevi.
  • Napravo namesti na svoje mesto.

Nasvet: če ustvarite vzporedno podružnico za obtočno črpalko in jo opremite z zapornimi ventili, lahko napravo kadar koli izklopite in opravite vzdrževanje, ne da bi zaustavili celoten sistem.

Izračuni

Če želite, da izbrana obtočna oprema opravlja svoje funkcije, pred nakupom morate izračunati moč naprave, ki je potrebna za vašo spletno stran, po naslednji formuli:

H = (H1 + H2 + H3) * 20%, kjer

  • H - zahtevani tlak, izmerjen v metrih;
  • H1 - število metrov od dna izvora do ogledala;
  • H2 - število metrov od vrtine ogledala do izhoda iz njega;
  • H3 - zmogljivost črpalke za vodo, določeno v navodilu.

Po prejemu želene vrednosti boste natančno vedeli, kako je potrebno povečati pritisk v cevovodu.

Prav tako je koristno izračunati zahtevano zmogljivost naprave za dviganje vode:

P = p1 + str2 +str3 + ... + strn, kjer

  • R - potrebna produktivnost za zagotavljanje vseh vodostajnih tock z vodo;
  • R.n - količino tekočine, porabljene za vsako točko posebej.

Zaključek

Kot lahko vidite, se več variant črpalne opreme uporablja za ureditev vodovodnega omrežja zasebne hiše. Ker je potopno nepogrešljivo pri dvigovanju tekočin iz arteških vrtin, bodo polpriklopne tiste primernejše pri vzdrževanju vrtin, črpalne postaje bodo odlične in povsem avtonomne izbire za peščene vrtine, krožeče pa bodo lahko povečale manjkajoči tlak v cevovodu .

Poleg tega ne pozabite na potrebo po predhodnih izračunih kazalnikov moči prihodnje opreme.

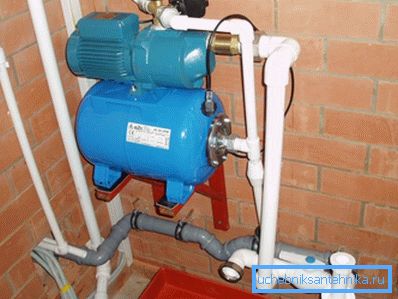

Pravilno delovna postaja bo celotno hišo dala z vodo.

Videoposnetek v tem članku vam bo predstavil dodatna gradiva. Naredite svojo izbiro na podlagi vseh zgornjih priporočil.
