Zakaj potrebujete kabelski kanal in kako je postavljen

Za preprostega človeka na ulici se zveni precej čudno, kot kabelska kanalizacija. Dejansko beseda "odplake" pomeni le predore, namenjene za polaganje kablov. Nato podrobneje preučimo, zakaj uporabljajo takšne kanalizacije in kako se izvajajo.

Kaj je kanalizacija za kable in zakaj je to potrebno

Ker iz imena ni težko uganiti, se kanalizacijski sistem za kable nahaja pod zemljo.

Ta rešitev vam omogoča, da odstranite iz urbane pokrajine:

• Telefonske linije;
• Električne žice;

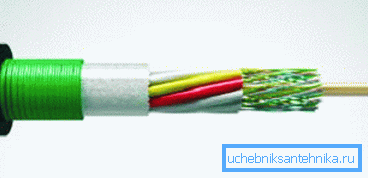

• Fiber optični kabli itd.

Med prednostmi polaganja komunikacij v posebnem kanalizacijskem sistemu lahko poudarimo naslednje točke:

1. Kanalizacija ščiti žice od:

• izpostavljenost vlage;
• padci temperature;
• elektromagnetni učinki;
• močni sunki vetra, udarci strele in drugi naravni pojavi.

1. Omogoča dostop do komunikacij kadar koli, kar je morda potrebno za preverjanje, popravljanje ali zamenjavo omrežja.
2. Omogoča vam namestitev novih linij, ne da bi pri tem kršili celovitost površine ceste.
3. Omogoča vam, da postavite obsežno komunikacijsko omrežje, ne glede na lokacijo struktur tal in spremembe v reliefu.
4. Žice je mogoče postaviti ne le horizontalno, ampak tudi vertikalno, na primer v visokih stavbah. Če je potrebno, lahko omrežje postavite tudi pod vodo.

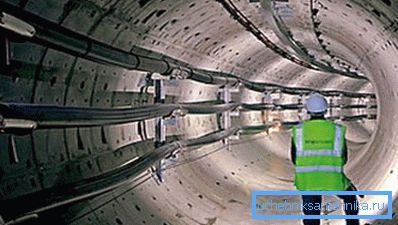

Seveda kanalizacijski sistem za kable ni sestavljen le iz predorov, temveč tudi iz številnih drugih elementov, kot so opazovanje in kotiček, kolektorji itd. Ti elementi niso namenjeni zgolj za izvajanje revizij in popravil, ampak tudi za preusmeritev vode iz sistema naključne vode.

Kanalizacija

Pripravljalna dela

Kanalizacija se začne s preračunami in projektom. Najpomembnejša stvar je, da se steza prekine tako, da je obseg dela minimalen. Zahvaljujoč temu pristopu se bo cena projekta zmanjšala, prav tako se bo pospešil proces polaganja komunikacij (glej tudi članek Telefonski vodnik: značilnosti gradnje in obratovanja).

Pot, če je mogoče, mora biti čim bolj naravnost, vendar je treba zaobiti vse vrste podzemnih objektov, območij s tesno nameščenimi podtalnico in apnenčastimi tlemi. Zato mora biti zasnova izključno strokovnjaki.

Tudi v fazi projektiranja se odloči, iz katerih materialov bodo izdelani predori.

Lahko so:

• Beton;
• Azbestni beton;
• Plastika;
• Polietilen;
• Keramika.

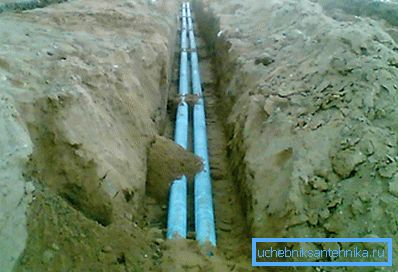

Bodite pozorni! Komunikacijska omrežja v kabelskih kanalih so položena v cevi iz azbestnega cementa ali betona. Njihov premer je običajno 100 mm.

Ne morejo biti le posamezne cevi, ampak tudi uravnoteženi paketi.

Ker je kakovost prenosa pogosto odvisna od električne homogenosti omrežja, se v fazi načrtovanja združuje položene žice v skladu s:

• Značilnosti oblikovanja;
• Vrednost delovne zmogljivosti;
• Dolžina;
• Odpornost proti valovom in nekateri drugi parametri.

Kablovski kanali komuniciranja preko SNiP vsakih 15-20 kilometrov poti morajo biti opremljeni s kabelskimi platformami, katerih glavna zahteva je ravna in suha površina, tudi v obdobjih snega taljenja, rečne poplave in jesenskih dež.

Poleg tega, kot je navedeno zgoraj, so na križiščih omrežij nameščene žrele, ki omogočajo dostop do kanalizacije. Treba je opozoriti, da so vdolbinice posebne in tipične. Lahko so izdelani iz različnih gradbenih materialov, na primer opeke ali armiranega betona.

Razdalja med vodnjaki ne sme presegati 150 metrov. V primeru preklopa poti za več kot 15 stopinj je treba namestiti kotni vrtin pod kotom zavoja.

Bodite pozorni! Mreža naj bi bila pod nivojem zamrzovanja tal. Če zaradi katerega koli razloga ni mogoče izpolniti tega pogoja, grelni kabel položite v kanalizacijo.

To je samoregulacijski trak, ki se nahaja izven cevi in ​​je priključen na električno energijo. Navodila za priključitev ogrevalnih kablov so zelo enostavna.

Značilnosti gradnje

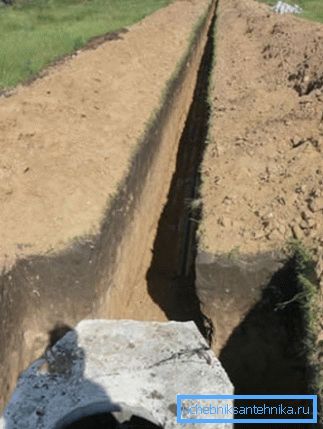

Gradnja kabelskih kanalov in električnega omrežja se izvaja z kopanjem jarka.

To upošteva dva glavna kazalnika:

• Širina rova;
• Dolžina

Če pot poteka pod cestami, se predor izkoplje in takoj okrepi. Da bi pospešili gradbeni proces, delam vzporedno. Na primer, specialna oprema se ukvarja s kopanjem jarka, gradbene ekipe pa gradijo predor z lastnimi rokami.

Bodite pozorni! Kablovska dela se lahko izvajajo pri temperaturi okolice, ki ni nižja od -20 stopinj Celzija. Če je kabel položen v polietilenske cevi, je prepovedano opravljati delo pri temperaturah pod -10 stopinj.

Kar zadeva sam trak, obstaja nekaj zahtev, ki so odvisne od teže kabla:

Tu so morda vse glavne značilnosti kabelskih vodov.

Zaključek

Kabelski kanali so odličen način zaščite komunikacij in prenosa moči pred neugodnimi okoljskimi pogoji. Poleg tega poenostavijo proces polaganja omrežij v urbanih okoljih, hkrati pa je za njihovo napravo potrebno več zahtev (glej tudi člen Priključitev pralnega stroja na kanalizacijo in oskrbo z vodo: 5 preprostih in neodvisnih korakov).

Zato je za to delo treba usposobiti strokovnjake, ki imajo potrebno opremo. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
