Zunanja kanalizacijska omrežja: strukturne in regulativne

Kako sistem odpadkov deluje zunaj hiše? Kateri materiali se uporabljajo za gradnjo? Ali obstajajo kode za gradnjo zunanjih kanalizacijskih omrežij? Poskusimo ugotoviti.

Naprava: skoraj zapletena

Prvič, ugotovimo, kako deluje vse.

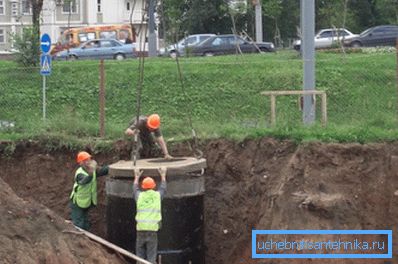

Po odhodu v kanalizacijo doma, tekočine odplaknejo v vodnjak. Tipična shema povezovanja sten črpalke s sproščanjem je zelo preprosta: cev prehaja skozi luknjo v armiranobetonskem obroču; vhod je zapečaten s cementno-peskano malto.

Dno vrtine je betonski pladenj, ki usmerja odtoke na priključno cev med vodnjakom. Število vrtin praviloma ustreza številu vhodov stanovanjske stavbe. Smer gibanja odpadne vode se izbere ob upoštevanju reliefa terena.

Kapitan očitnost predlaga: v odsotnosti naklona ali potrebe, da se odtoki premaknejo v smeri dviganja terena, se lahko gibanje odvodov doseže z spreminjanjem globine vodnjakov. Poleg tega so v nekaterih primerih pritiski na odplake; Fekalne črpalke so odgovorne za obnovo odplak.

Ko se pretaka v kanalizacijo, se poveča premer cevi, ki povezuje vrtine. Vsi izpusti okrožja ali več okrožij mesta so združeni v kolektorju - največji cevi, ki prenaša vsebino v čistilno napravo. Tam se odpadna voda filtrira, razkuži in razreže do reliefa ali do katerega koli lokalnega vodnega telesa.

Kateri materiali se uporabljajo pri gradnji različnih kanalizacijskih naprav?

• Tradicionalni material za stene vodnjakov - rdeča keramična opeka - pred pol stoletja so bili zamenjani armirani betonski obroči; zdaj jih postopoma nadomestijo polietilenska in polipropilenska vodnjaka.
• Cevi so iz litega železa in plastike - polietilena, polipropilena in polivinilklorida. Azbestni cement, keramika in armirani beton se manj pogosto uporabljajo.

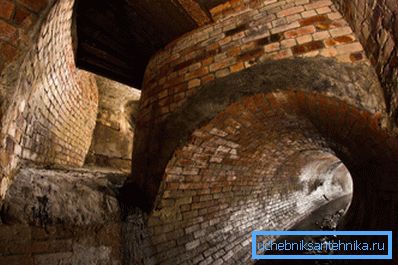

• Za gradnjo zbiralcev se uporabljajo ojačane betonske in keramične cevi. Poleg njih so v mnogih mestih tudi zbiralci z opečnimi loki in monolitnimi armiranobetonskimi strukturami.

Regulativne zahteve

Preučiti moramo dva dokumenta, ki sta neposredno povezana z zadevami, ki nas zanimajo.

1. SNiP na zunanjih vodovodnih in kanalizacijskih omrežjih ima število 3.05.04-85 in je začel delovati leta 1986.
2. Poleg tega za postavitev zunanjih kanalizacijskih omrežij ureja niz pravil SP 32.13330.2012. Razglašen je kot posodobljena različica SNiP 2.04.03-85, izdana istočasno s prejšnjo.

Izberemo ključne točke iz besedila.

SNiP 3.05.04-85

Polaganje zunanjih omrežij za oskrbo z vodo in kanalizacijo z uporabo zvonastih cevi na terenu s pobočjem se izvede z usmeritvijo navzgor na nagibu vtičnice.

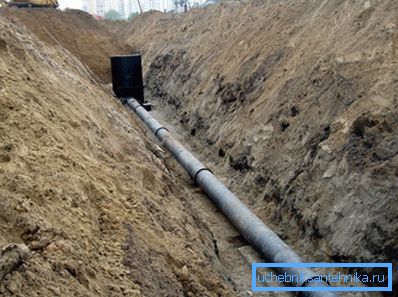

Neposrednost kanalizacijskega odseka med vrtinami se preveri z ogledalom za očiščevanje. Vodoravna toleranca ni več kot četrtina premera ali ne večja od 5 cm na vsaki strani; vertikalna odstopanja niso dovoljena. Preverjanje vsakega odseka se izvede dvakrat - pred in po zapolnitvi cevovoda.

Odstopanje od vrha kanalizacijske cevi od konstrukcijskega položaja ne sme presegati 30 milimetrov, ne glede na dolžino mesta.

Cevi so centrirane pri polaganju, tako da je širina razmika konstantna.

Med odmori pri polaganju so konci cevi prikrivljeni.

Spojke z vtičnimi tesnili ni mogoče zamrzniti.

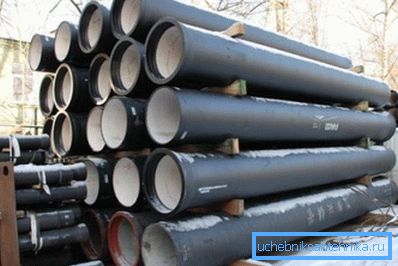

Cevi iz litega železa

Prirobnični prikljućki iz litega železa so zapećateni s kabolom (tarred ali bituminizirana konoplja). Zaželeno je zaščititi tesnilo z azbestno cementno ključavnico. Poleg tega so dovoljene tesnilne mase in gumijasti obročki.

Globina vgradnje vtičnice ureja dokument.

Azbestne cementne cevi

Velikost reže med koncema spojenih cevi je:

• S premerom do 300 mm - 5 mm.
• S premerom nad 300 mm - 10 mm.

Pred priključitvijo cevovoda za kanalizacijo mora biti oznaka začetnega in delovnega položaja sklopke.

Spoji azbestno-cementnega odseka z litino železa so izdelani z litoželeznim okovjem.

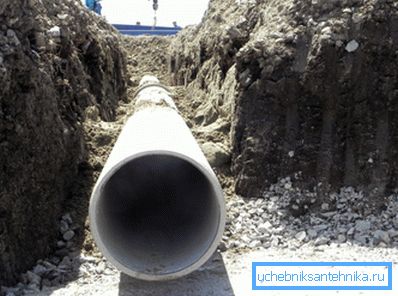

Betonske in armiranobetonske cevi

Uporabljajo se predvsem za kanalizacijo.

Velikost reže med čelno stranjo in potisno ploskvijo na priključku vtičnice je:

• Za tlačni odvod s premerom do 1 metra - 12-15 mm, več kot meter - 18-22.
• Za odvodnjavanje brez pretoka s premerom 700 mm - 8-12 mm, več kot 700 mm - 18-22.
• Za povezave spojev - do 25 mm ne glede na premer.
• Metode tesnilnih spojev so podobne tistim, ki so opisani za cevi iz litega železa - z eno spremembo: priporočamo uporabo samo polisulfidnih tesnil. V tem primeru je urejena tudi globina vgradnje:

Upoštevajte: za odtočne cevi se lahko vtičnica popolnoma zapira s cementnim razredom B7.5. Pri pripravi raztopine z lastnimi rokami se za 1 del cementa vzame 5,24 delov peska.

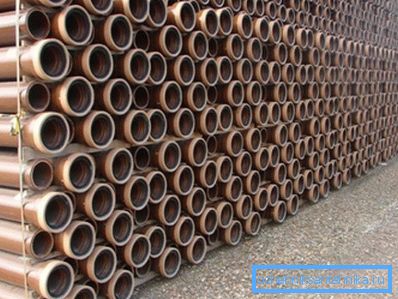

Lončarstvo

Razpon med konci s premerom do 300 mm je 5-7 mm, z velikimi premeri - 8-10.

Za pečat lahko uporabite vtičnice:

• Že poznate kabin z blokirno napravo iz razreda B7.5 cementne malte.
• Asfaltna mastika (pri temperaturah odtoka, ki ne presega 40 ° C).
• Polisulfidne tesnilne mase.

Navodilo za izbiro globine pečata je tukaj:

Plastika

V zadnjih letih so plastični kanalizacijski sistemi v bistvu prisiljeni konkurenčne rešitve, ki omogočajo prostor. Glavni razlog za njegovo priljubljenost je cena: recimo PVC cevi so cenejše od litega železa 3-5 krat.

Navodila za vgradnjo v SNiP se nanašajo na cevi iz polietilena in polivinil klorida.

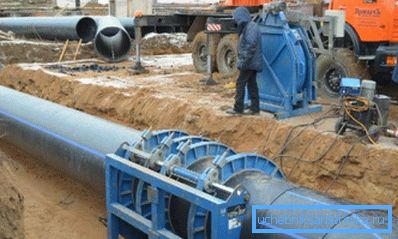

• Spoji polietilenskih cevovodov so izdelani po metodi kontaktne varilne rute ali vtičnice. Hkrati se različne vrste polietilena (HDPE in LDPE) ne morejo med seboj povezati.

• Gradnja zunanjih vodovodnih in kanalizacijskih omrežij z uporabo polietilenskih cevi in ​​fitingov se lahko izvaja pri temperaturah, ki niso nižje od +10 C. Pri hladnem se varjenje izvaja v ogrevanem prostoru (npr. V mobilnem šotoru, ogrevanem s toplotno pištolo z dizelskim gorivom).
• Območje varjenja mora biti zaščiteno pred prahom in v stiku s snegom ali dežjem.
• PVC cevovode, povezane z lepilom ali z gumijastimi tesnili. Za lepljenje uporabite lepilo gipk-127. Lepljivem prostoru se ne sme mehanično obremeniti 15 minut; Hidravlični preskusi se opravijo najkasneje en dan.

Pomembna točka: omejena je tudi temperatura, na kateri je vezava. Biti mora +5 do + 35 stopinj.

Testi

Kako so testirane zunanje vodne in kanalizacijske mreže?

Tlačne cevi se preskušajo hidravlično s črpanjem vode. Vendar, če obstajajo tehnične težave s predložitvijo, se nekateri cevovodi lahko preskusijo z zrakom.

V katerih primerih so dovoljeni pnevmatski testi?

• Z delovnim pritiskom cevovoda iz azbestnega cementa, armiranega betona in litega železa do 5 atmosfer.

• Z delovnim pritiskom podzemnih jeklenih cevi do 16 atmosfer, nadzemnih - do 3. Vendar je polaganje kanalizacije z jeklenimi cevi najredkejša izjema.

Sklic: nadtlak 1 atmosfere (1 kg / cm2) dvigne vodni stolpec do višine 10 metrov. Tako je mogoče preskusiti zračno tlačno črpalko z višinsko razliko do 50 metrov.

Preizkusi se izvajajo v dveh fazah:

1. Po spajanju vseh spojev in delnem polnjenju z zemljo (do polovice navpičnega premera). V zvezi s tem mora biti na voljo za pregled.
2. Po končnem zasipu se opravi ponoven test - že v navzočnosti naročnika in predstavnikov operativne organizacije.

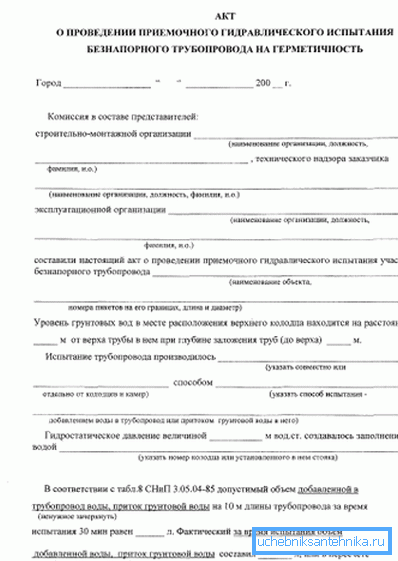

Kaj s cevmi brez tlaka, ki večinoma vključujejo kanalizacijo?

Če želite poenostaviti formulacije, navedene v dokumentu, lahko preskus uhajanja izvedemo na dva načina:

1. Pri nizkih ravneh podtalnice (v suhih tleh) je cevovod napolnjen z vodo. Njena raven ne sme padati med preskusom.
2. Če bo visoka podzemna voda, nasprotno, pomanjkanje vode v ceveh označuje tesnost.

Kot je bilo dogovorjeno s stranko, je testiranje cevovoda lahko selektivno.

SP 32.13330.2012

Katere zahteve morajo ustrezati zunanji kanalizacijski mreži po SP 32.13330.2012?

Pri načrtovanju kanalizacijskega sistema je treba upoštevati možnost uporabe obdelane odplake za oskrbo z vodo za proizvodnjo in namakanje kmetijskih površin ali urejanja krajine.

Pri priključitvi na kanalizacijsko omrežje podjetij zunaj njihovega ozemlja se gradijo kontrolne vodnjake.

V nekaterih primerih je treba zagotoviti namestitev števca odpadkov:

• Če podjetje nima centralizirane oskrbe z vodo ali je oskrbljeno z vodo iz več virov;

• Če proizvodni proces pomeni neravnovesje med porabo vode in izpustom več kot pet odstotkov.

Dovoljeno je kombinirati odtoke več podjetij, vendar šele po prehodu vodnjakov.

Stopnjo obdelave odplak urejajo komunalne storitve. V primeru neskladnosti odpadnih voda s temi zahtevami se delo za njihovo predhodno obdelavo dodeli podjetju.

Odtoki iz nekaterih ozemelj ne morejo biti izpuščeni v kanalizacijo brez predhodnega čiščenja.

Seznam vključuje:

• Industrijske cone podjetij;
• Carpool;
• Bencinske črpalke;
• Gradbišča;
• Avtobusne postaje in parkirišča;
• Trgovski centri;
• Skladišča.

Da bi zagotovili nemoteno delovanje odlagališča, se močno priporočajo številni ukrepi:

1. Podvajanje energetskih virov na tlačnih območjih. Kot vir varnostnih kopij se lahko uporablja kot avtonomna elektrarna ali baterija.
2. Podvajanje komunikacij in naprava obvodnih linij za reševanje problema salvo izpustov.
3. Zapiralni rezervoar za napravo, ki je spet napolnjen s salvo iztokom in črpalka kasneje v normalnem načinu.
4. Odsek kanalizacije z možnostjo razgradnje delcev za popravilo ali vzdrževanje.

Najmanjši premer cevi za gravitacijski drenažo določi servisirani objekt:

Zaključek

Upamo, da bodo informacije in regulativne reference koristne za bralca. Kot običajno, dodatni materiali za kanalizacijo na prostem najdete v videoposnetku v tem članku. Uspehi!
